Chine Fabricant de tuyaux hydrauliques et de produits en caoutchouc

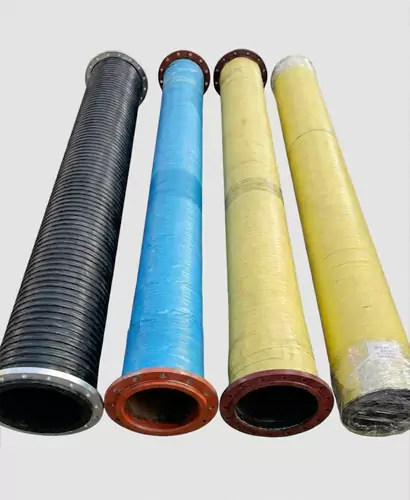

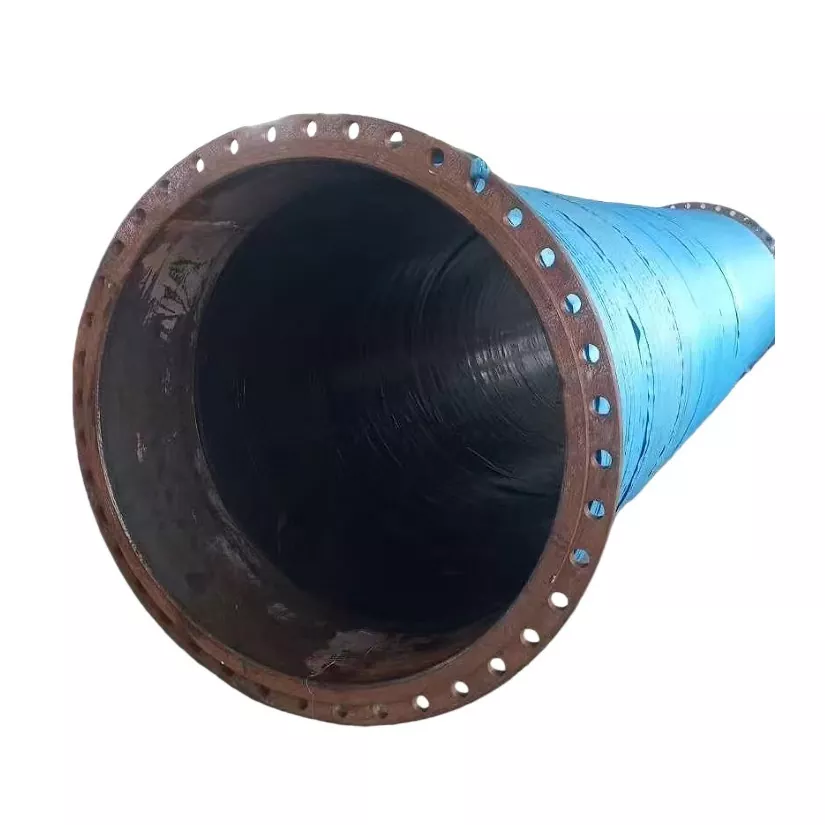

Tuyau en caoutchouc de grand diamètrejoue un rôle essentiel dans les industries où le transfert de fluides à grand volume n’est pas négociable. Chez JIDONGDA, nous avons consacré plus de deux décennies au perfectionnement de ces tuyaux pour les secteurs minier, de la construction, de l'agriculture et de la marine. Notre ingénierie se concentre sur la résistance aux pressions extrêmes, aux matériaux abrasifs et aux intempéries tout en conservant flexibilité et longévité.

Comprendre les exigences techniques,JIDONGDALes solutions de tuyaux en caoutchouc de grand diamètre intègrent des composés de caoutchouc naturel et synthétique de première qualité avec des couches de renforcement avancées. Cette conception garantit la résistance à la corrosion, au vieillissement et aux pics de pression soudains. Nous mettons l'accent sur un revêtement intérieur lisse pour minimiser la perte de friction, améliorant directement l'efficacité opérationnelle dans les applications de pompage de lisier, de dragage et d'évacuation d'eau.

Paramètres de base

La précision des dimensions et de la composition des matériaux définit notre gamme de produits. Ci-dessous, nous détaillons les spécifications standard qui guident la sélection des ingénieurs et des responsables des achats. Notez que chaque paramètre peut être adapté aux exigences d’un projet spécialisé.

• Plage de diamètre intérieur :De 4 pouces (102 mm) à 48 pouces (1 219 mm), couvrant la plupart des besoins industriels d'aspiration et de refoulement.
• Pression nominale :Pression de service de 0,3 MPa à 2,5 MPa, avec des facteurs de sécurité de pression d'éclatement généralement fixés à 3:1 ou 4:1 en fonction de l'application.

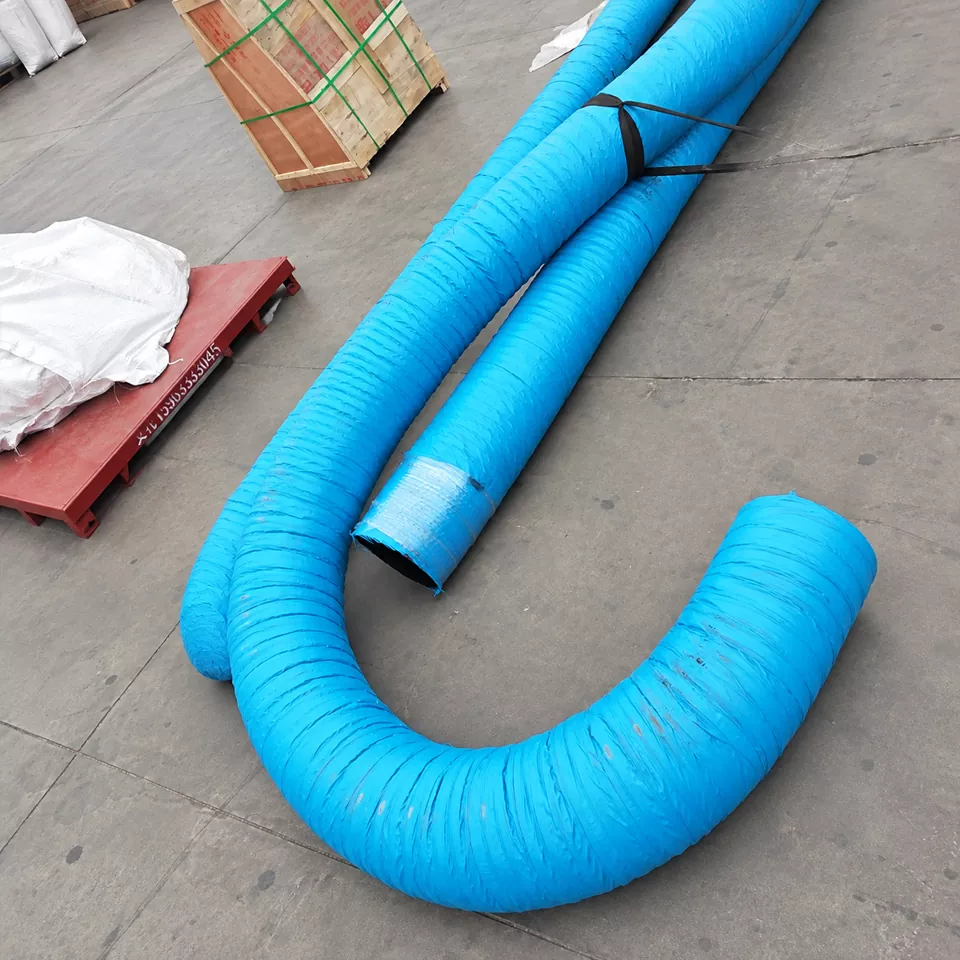

• Résilience à la température :Les tuyaux standard supportent des températures de -20°C à 80°C, tandis que les versions résistantes à la chaleur s'étendent jusqu'à 120°C pour le transfert de vapeur ou d'huile chaude.
• Matériau de la doublure :Les options incluent un mélange NR/SBR pour l'abrasion générale, du NBR pour la résistance à l'huile et de l'EPDM pour l'endurance aux produits chimiques et aux intempéries.
• Couches de renfort :Tissu en polyester à haute résistance, hélice en fil d'acier ou plusieurs plis textiles intégrés dans la paroi en caoutchouc pour l'intégrité structurelle.
• Propriétés de la couverture :Caoutchouc synthétique résistant à l'abrasion, à l'ozone et stabilisé aux UV pour protéger contre la dégradation de l'environnement.
• Disponibilité de longueur :Longueurs standards de 20 mètres ou 61 mètres, avec coupes personnalisées et assemblages à brides préparés en interne.
• Indice de vide :Capacité de vide complète pour les applications d'aspiration, assurée par le fil hélicoïdal rigide intégré dans la paroi du tuyau.

Applications dans tous les secteurs

La polyvalence des produits de tuyaux en caoutchouc de grand diamètre JIDONGDA provient d'une ingénierie adaptable. Vous trouverez ci-dessous les principaux secteurs dans lesquels ces tuyaux s'avèrent indispensables.

• Extraction minière et traitement des minéraux :Transport de résidus, de boues concentrées et d’eau de traitement sur de longues distances. Le revêtement résistant à l’abrasion gère les particules pointues et lourdes sans usure rapide.

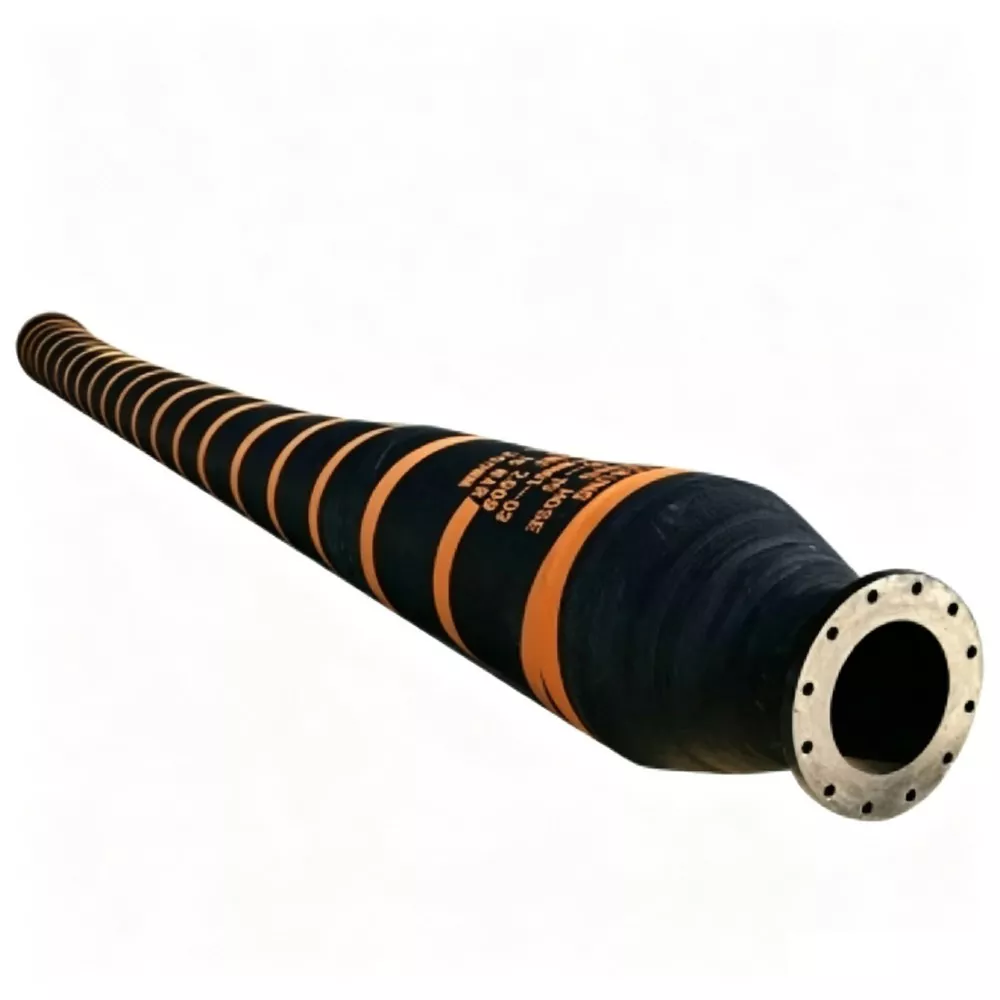

• Opérations de dragage :Aspiration et rejet de sable, de gravier et de limon des rivières, des ports et des fonds marins. La flexibilité du tuyau s’adapte au mouvement constant des navires de dragage et des pipelines flottants.
• Irrigation et drainage agricoles :Transfert d’eau à grande échelle des réservoirs vers les champs, ainsi que pompage pour contrôler les inondations. La conception légère du tuyau par rapport à son alésage simplifie le déploiement et la récupération.
• Assèchement du chantier de construction :Élimination des eaux souterraines ou des eaux pluviales des excavations, des fondations et des tunnels. Le vide complet garantit une aspiration constante même avec des exigences de levage élevées.
• Marine et Offshore :Transfert des eaux de ballast, pompage de cale et intervention en cas de déversement d'hydrocarbures. Les couvertures spéciales résistantes à l'huile et ignifuges répondent aux réglementations strictes en matière de sécurité maritime.
• Gestion des déchets liquides industriels :Manipulation des effluents corrosifs et des sous-produits chimiques dans les stations d'épuration. Les revêtements EPDM offrent une excellente résistance à une large gamme de niveaux de pH.
• Production d'énergie :Conduites de prise et d'évacuation d'eau de refroidissement pour centrales thermiques. Les tuyaux supportent un débit d'eau constant et des températures modérées sans tartre ni dégradation.

Avantages de choisir JIDONGDA comme fournisseur de tuyaux

La sélection d’un fournisseur de tuyaux en caoutchouc de grand diamètre implique d’évaluer bien plus que le produit lui-même. JIDONGDA intègre le service, les tests et la logistique pour offrir une fiabilité totale.

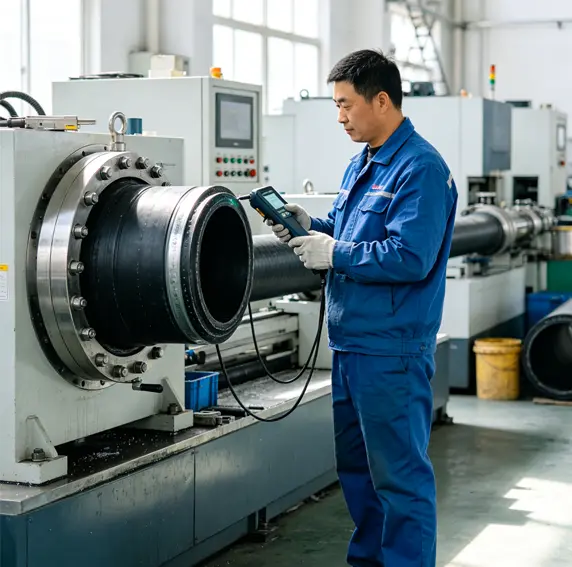

• Contrôle de qualité direct en usine :Notre laboratoire interne effectue quotidiennement des tests rhéométriques, des analyses de résistance à la traction et des essais de résistance à l'abrasion. Les clients reçoivent des certificats de test détaillés avec chaque expédition.
• Assistance technique personnalisée : We deploy engineers to assess on-site conditions, recommend optimal hose configurations, and design special end connections that reduce installation complexity.
• Expertise logistique mondiale :Les tuyaux sont emballés dans des emballages de protection et expédiés via des méthodes en vrac ou en conteneurs vers n'importe quel port majeur du monde. Notre équipe de documentation assure un dédouanement fluide.
• Coût total de possession compétitif :Les intervalles d'entretien prolongés et les faibles besoins de maintenance compensent l'investissement initial. De nombreux clients signalent une durée de vie trois à cinq fois plus longue que celle des alternatives génériques.
• Développement rapide de prototypes :Pour des projets uniques, nous pouvons produire des échantillons de tuyaux dans un délai de 15 jours, permettant ainsi des tests sur le terrain avant le début de la fabrication à grande échelle.

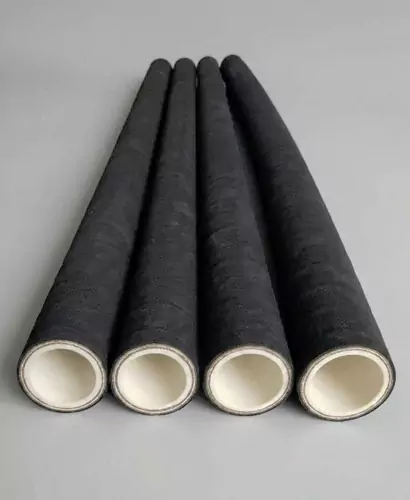

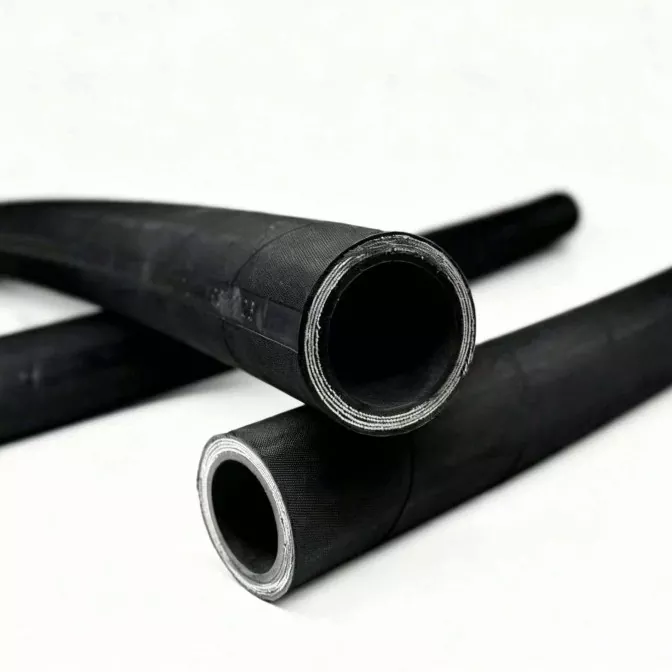

Tuyau en caoutchouc haute pressionconstitue un composant essentiel dans d’innombrables systèmes industriels, hydrauliques et pneumatiques. Sa capacité à transporter des fluides, des gaz et des matériaux abrasifs sous des pressions extrêmes tout en conservant sa flexibilité le rend indispensable. Comprendre les paramètres de conception, les compositions de matériaux et les technologies de renforcement derrière ces tuyaux est essentiel pour sélectionner le bon produit et garantir la sécurité opérationnelle.

Construction du noyau

Chaque tuyau en caoutchouc haute pression est construit autour d'une structure à trois couches conçue pour la durabilité et la fiabilité sous contrainte. La chambre à air, la couche de renfort et le revêtement extérieur travaillent ensemble pour supporter des pressions de travail intenses, résister à la dégradation chimique et à l'usure environnementale.

• Chambre à air:Formulé à partir de composés de caoutchouc synthétique tels que le NBR (nitrile), l'EPDM, le SBR ou le néoprène. Le choix dépend du fluide véhiculé. Le NBR excelle dans la résistance à l’huile et au carburant, tandis que l’EPDM supporte l’eau et la vapeur à haute température. JIDONGDA utilise des mélanges personnalisés pour obtenir une compatibilité optimale avec les huiles hydrauliques, les fluides à base d'eau et les produits chimiques agressifs.
• Couche de renfort :C’est le cœur de la capacité de résistance à la pression. Plusieurs couches de tresse de fil d'acier à haute résistance ou de fil d'acier enroulé en spirale sont noyées dans le caoutchouc. Certaines conceptions utilisent un tressage textile pour une pression modérée. Pour les exigences de pression extrêmement élevées, quatre ou six couches de renfort en fil spiralé sont courantes. Les tuyaux JIDONGDA présentent des angles de tressage et des tensions de fil étroitement contrôlés pour maximiser la résistance à l'éclatement tout en préservant la flexibilité.
• Couverture extérieure :Offre une résistance à l’abrasion, à l’ozone, aux intempéries et à l’huile. Généralement fabriqué à partir de néoprène ou de caoutchouc synthétique avec des traitements de surface supplémentaires. Les couvertures de JIDONGDA sont conçues avec une finition lisse ou enveloppée, et des couvertures spéciales approuvées par MSHA sont disponibles pour les applications minières.

Foire aux questions

Quels facteurs de sécurité dois-je appliquer lors du choix d’un tuyau en caoutchouc haute pression ?

La norme industrielle est un facteur de sécurité de 4 : 1 entre la pression d’éclatement et la pression de service maximale. Cependant, les applications dynamiques avec des pics de pression ou des cycles d'impulsion nécessitent souvent un facteur plus élevé, tel que 5:1 ou 6:1.JIDONGDAL'équipe d'ingénierie peut vous aider à calculer la marge de sécurité appropriée en fonction de l'ondulation de la pompe, de l'accélération et du profil de pression du système. Ne dépassez jamais la pression de service publiée par le fabricant et envisagez toujours un déclassement en température.

Comment la température affecte-t-elle les performances d’un tuyau en caoutchouc ?

À mesure que la température augmente, les composés de caoutchouc se ramollissent et la résistance du renfort peut diminuer. Par exemple, un tuyau NBR évalué à 4 000 psi à 100 °C pourrait ne supporter que 3 200 psi à 120 °C. JIDONGDA fournit des courbes de déclassement dans ses catalogues techniques. Pour une utilisation continue à haute température supérieure à 120 °C, envisagez des tuyaux avec des chambres à air en HNBR ou EPDM et une isolation appropriée. Les basses températures peuvent rendre le caoutchouc cassant ; un tuyau évalué à -40 °F doit toujours être manipulé avec précaution près de cette limite.

À quelles normes les tuyaux en caoutchouc JIDONGDA sont-ils conformes ?

Les tuyaux JIDONGDA sont fabriqués pour respecter ou dépasser les séries SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 et DIN 20022/20023. De nombreux tuyaux sont également homologués MSHA pour l'exploitation minière. Des certifications complètes et des rapports de tests par lots sont fournis sur demande.

Comment mesurer correctement la longueur d’un flexible en caoutchouc haute pression ?

Mesurez d'une face d'étanchéité à l'autre le long de la ligne centrale du tuyau, y compris les extrémités des raccords. Tenir compte des courbures de routage et de la dilatation thermique. JIDONGDA propose un guide de mesures et peut fabriquer des assemblages personnalisés sur site. L'utilisation de la bonne longueur évite toute contrainte excessive sur les raccords et prolonge la durée de vie.

Quelles sont les causes de la défaillance d’un tuyau en caoutchouc et comment puis-je l’éviter ?

Les modes de défaillance courants incluent : l'érosion interne des tubes due à une vitesse de fluide élevée (dépassant le débit recommandé), la fatigue des renforts due à des coups de bélier excessifs, l'abrasion externe due au frottement contre d'autres tuyaux ou pièces de machine et une incompatibilité chimique provoquant un gonflement ou un durcissement. Évitez les pannes en utilisant la feuille de travail d'application de JIDONGDA pour faire correspondre le tuyau au fluide et à la pression, en installant des manchons de protection ou des protections de tuyau dans les zones difficiles et en mettant en œuvre un programme d'inspection régulier.

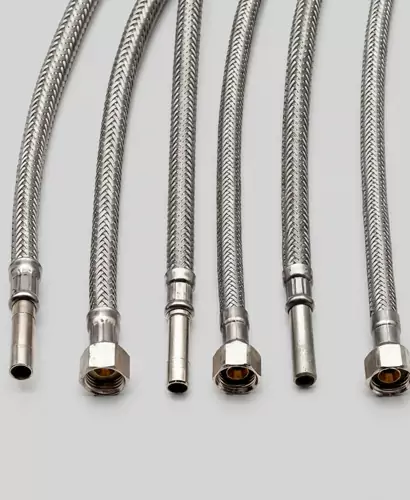

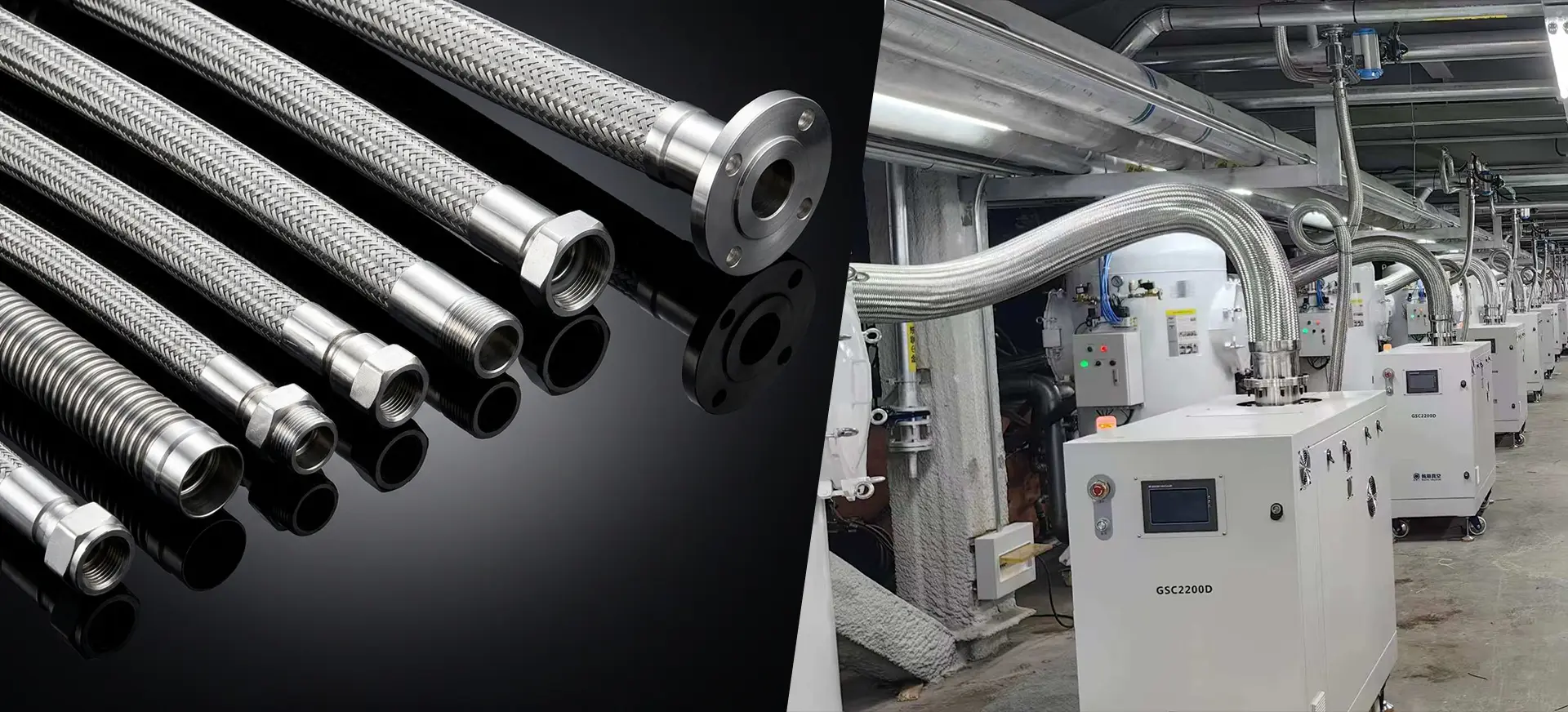

LeTuyau métalliquesert de composant fondamental dans d’innombrables systèmes de transfert de fluides industriels, commerciaux et résidentiels. Conçus pour absorber les vibrations, compenser la dilatation thermique et corriger le désalignement, ces conduits flexibles garantissent un fonctionnement sûr et fiable dans des conditions exigeantes.JIDONGDAa fait progresser la conception et la fabrication d'assemblages de tuyaux métalliques grâce à une sélection rigoureuse des matériaux, des processus d'ondulation de précision et une intégration approfondie des raccords d'extrémité.

Paramètres et configurations clés du produit

• Diamètre nominal (DN): Gammes de DN6 (1/4 pouce) à DN300 (12 pouces) et au-delà pour la tuyauterie industrielle à grande échelle.
• Pression de service (PW): Généralement du vide complet à 350 bars selon le diamètre, le nombre de couches de tresse et l'épaisseur de l'ondulation.
• Pression d'éclatement (PB): Conçu avec un facteur de sécurité de 4:1 par rapport à la pression de service pour les assemblages standards.
• Plage de température: Les assemblages standards en inox fonctionnent de -200°C à +600°C ; les alliages à haute température prolongent cette température jusqu'à 800°C ou plus.
• Rayon de courbure: Les rayons de courbure minimum statiques et dynamiques sont spécifiés par diamètre pour éviter les contraintes excessives.
• Flexibilité et longueur de course: Défini par la compression axiale, l'extension, la capacité de décalage latéral et le mouvement angulaire.
• Raccords d'extrémité: Modèles à brides, filetés, à souder, sanitaires, camlock ou personnalisés.

Foire aux questions

Quelle est la différence entre les tuyaux métalliques ondulés annulaires et hélicoïdaux, et que recommande JIDONGDA ?

Le tuyau ondulé annulaire se compose d'une série d'anneaux uniformes et parallèles, offrant une flexibilité supérieure, un rayon de courbure plus serré et une capacité de pression plus élevée grâce à un renforcement de tresse plus efficace. Le tuyau ondulé hélicoïdal a un profil en spirale continue, offrant généralement une flexibilité et des pressions nominales inférieures, mais parfois un coût inférieur pour les applications statiques non critiques. JIDONGDA fabrique principalement des tuyaux ondulés annulaires car ils offrent de meilleures performances globales, une durée de vie plus longue et une compatibilité avec les conditions de vide complet. Pour les applications qui n'exigent pas une grande flexibilité, des versions hélicoïdales peuvent être fournies sur demande après un examen technique minutieux.

Comment puis-je déterminer la longueur correcte d'un flexible métallique pour l'absorption des vibrations ?

Pour l'absorption des vibrations, l'assemblage doit être suffisamment long pour que le mouvement imposé n'oblige pas le tuyau à se plier en dessous de son rayon de courbure dynamique minimum. La longueur sous tension (la partie du tuyau exempte de contraintes de raccord d'extrémité) doit être au moins 10 fois supérieure au diamètre nominal pour une simple vibration latérale, et plus longue lorsque l'amplitude et la fréquence des vibrations sont élevées. Les ingénieurs d'application de JIDONGDA peuvent effectuer une analyse de mouvement à l'aide de vos données de déplacement pour recommander la longueur libre précise requise, évitant ainsi une rupture prématurée par fatigue.

Un tuyau métallique peut-il être utilisé sous vide complet sans s'effondrer ?

Oui, les tuyaux ondulés annulaires JIDONGDA avec couverture complète de tresse sont conçus pour un service de vide complet. Le profil ondulé est spécialement conçu pour que la tresse externe empêche les torsions ou les flambages lorsque la pression interne tombe en dessous de la pression atmosphérique. Pour les applications critiques sous vide poussé à température élevée, le système doit être revu pour confirmer que le matériau conserve une résistance suffisante. Dans de tels cas, un revêtement peut être incorporé pour assurer la stabilité structurelle.

Quelles sont les causes de l’usure des tresses et comment la prévenir ?

L'usure des tresses résulte principalement de l'abrasion contre les structures adjacentes, du frottement dû à un mouvement excessif ou du frottement entre la tresse et l'âme ondulée. Le contact inter-tresses lors d'un mouvement cyclique peut également générer une usure localisée. Les mesures préventives incluent l'installation du tuyau avec un espace suffisant, l'utilisation de revêtements extérieurs de protection tels qu'une armure de verrouillage ou des gaines en silicone, et l'évitement des configurations d'installation qui provoquent un contact tresse à tresse ou tresse à structure. JIDONGDA peut installer en usine des manchons de protection qui prolongent considérablement la durée de vie de l'assemblage dans des environnements abrasifs.

Comment les assemblages JIDONGDA sont-ils testés avant expédition ?

Chaque assemblage est soumis à un test de pression hydrostatique à 1,5 fois la pression nominale de service, avec un temps de maintien conforme aux normes internationales. Pour le service gaz, un test pneumatique dans des conditions contrôlées est effectué. Des tests non destructifs supplémentaires, tels que l'inspection par ressuage des soudures, l'identification positive des matériaux (PMI) et la détection des fuites d'hélium, sont disponibles sur demande. Des tests d'éclatement sur des échantillons d'assemblages de chaque lot de production sont régulièrement effectués pour valider les marges de conception. Les certificats de conformité et les rapports de tests constituent une documentation standard.

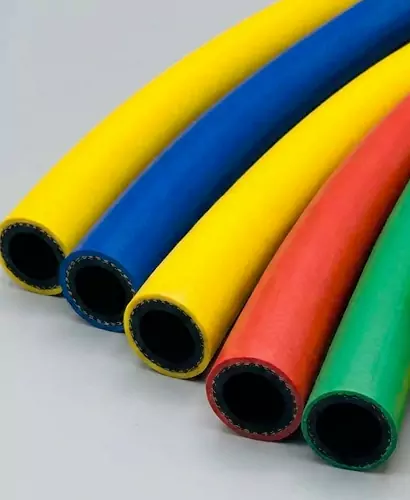

LeTuyau non métalliqueest un élément fondamental des systèmes modernes de manipulation des fluides, de transfert de produits chimiques, de transport pneumatique et de vide. Conçu à partir de polymères avancés, d'élastomères et de composites renforcés, un tuyau non métallique surmonte de nombreuses limitations des canalisations métalliques rigides et des tuyaux métalliques flexibles, telles que la corrosion, les fissures de fatigue et le poids excessif. JIDONGDA a affiné la conception et la fabrication de tuyaux non métalliques pendant deux décennies, proposant des produits alliant une grande flexibilité, une résistance chimique exceptionnelle et une longue durée de vie.

Avantages principaux

• Résistance supérieure à la corrosion :Les revêtements thermoplastiques et élastomères sont intrinsèquement résistants aux acides, aux alcalis, aux solvants et aux solutions salines qui dégradent rapidement l'acier inoxydable et l'acier galvanisé.
• Construction légère :Les flexibles non métalliques pèsent souvent 60 à 70 % de moins que les flexibles métalliques équivalents, ce qui réduit la charge structurelle et permet une manipulation manuelle plus rapide sur site.
• Amortissement de la fatigue et des vibrations :Les structures polymères absorbent les pulsations, les coups de bélier et les vibrations mécaniques, évitant ainsi une défaillance prématurée aux points de connexion.
• Isolation électrique :De nombreux matériaux non métalliques offrent une rigidité diélectrique élevée, ce qui les rend idéaux pour les applications à proximité de transformateurs, d'équipements de traction ferroviaire et d'atmosphères explosives.
• Rayon de courbure plus serré :Les conceptions de tuyaux composites non métalliques permettent de se plier sans se plier, simplifiant ainsi l'installation dans des espaces confinés.
• Options hygiéniques et à alésage lisse :Les tuyaux en PTFE, en silicone et en PVC de qualité alimentaire offrent des surfaces intérieures extrêmement lisses qui empêchent la croissance bactérienne, satisfont aux exigences de la FDA et de l'UE 1935/2004 et facilitent le nettoyage CIP/SIP.

Application

• Dosage et transfert de produits chimiques :Les tuyaux en PTFE et NBR transportent en toute sécurité des acides concentrés (HCl, H₂SO₄), de la soude caustique, des solvants et des intermédiaires pharmaceutiques sans lessivage ni dégradation. Les fils de terre intégrés dans les versions antistatiques empêchent l'accumulation de charges dans les atmosphères explosives (zone ATEX 1/2).
• Nourriture et boissons :Les tuyaux non métalliques en silicone et en polyuréthane sont conformes aux réglementations FDA et UE sur le contact alimentaire. Ils manipulent des produits laitiers, de la bière, du vin, des huiles comestibles et de l'eau de haute pureté sans transfert de goût. Les conceptions à alésage lisse permettent des connexions hygiéniques et minimisent la rétention de produit.
• Vapeur à haute température et huile chaude :Les tuyaux en EPDM et en silicone spécialement composés résistent à la vapeur saturée jusqu'à 165 °C et au transfert d'huile chaude, réduisant ainsi les exigences d'isolation par rapport aux tuyaux métalliques.
• Agriculture et irrigation :Les tuyaux en PVC et composites non métalliques sont stabilisés aux UV et résistants aux algues, fournissant de l'eau et des engrais liquides à travers de grands pivots et des systèmes de goutte-à-goutte. Leur légèreté permet un déploiement et une récupération saisonniers rapides.
• Transport pneumatique et sous vide :Les tuyaux en polyuréthane renforcé et UHMWPE manipulent des granulés abrasifs, des granulés de plastique, de la sciure et des poudres. Les versions antistatiques dissipent en toute sécurité l'accumulation d'électricité statique lors du flux de matériaux à grande vitesse.
• Marine et Offshore :Les flexibles non métalliques avec revêtement en EPDM ou en néoprène résistent aux brouillards salins, aux UV et aux éclaboussures d'huile, servant de conduites d'eau potable, d'évacuation des eaux grises et de connexions de liquide de refroidissement dans la salle des machines sur les navires et les plates-formes.
• Laboratoire et Biopharma :Les tuyaux en PTFE ultra pur et en silicone durci au platine sont essentiels pour les boucles WFI, la chromatographie, le transfert de milieux et les assemblages à usage unique dans les bioprocédés, où les substances lixiviables et extractibles doivent être minimisées.

Contrôle qualité et fabrication sur mesure de JIDONGDA

Chaque tuyau non métallique sortant duUsine JIDONGDAest le résultat de contrôles de processus rigoureux, depuis l'analyse rhéologique des matières premières entrantes jusqu'aux tests d'éclatement de l'assemblage final. Nos capacités de banc d'essai comprennent des tests de pression hydrostatique jusqu'à 400 bars, des tests d'effondrement sous vide, des contrôles de continuité électrique (pour les qualités antistatiques) et des chambres de vieillissement accéléré par UV/ozone. JIDONGDA est titulaire des certifications ISO 9001 : 2015 et ISO 14001, et notre environnement de salle blanche (classe 100 000) est dédié à la production de tuyaux en silicone et en PTFE pour les clients biopharmaceutiques. Nous proposons un prototypage rapide pour des dimensions de tuyaux personnalisées, des revêtements de couleurs spéciales, des matériaux hybrides et des constructions multilaminés qu'aucun catalogue standard ne peut couvrir. Les délais de livraison courts et l'assistance technique de nos ingénieurs d'application font de JIDONGDA un partenaire de confiance pour les distributeurs mondiaux et les fabricants d'équipement d'origine.

Pour les projets nécessitant une documentation complète, une prise en charge du routage des tuyaux 3D ou des tests d'échantillons contre des fluides agressifs, JIDONGDA vous invite à contacter notre équipe d'ingénierie avec vos spécifications techniques. Nos scientifiques en matériaux recommanderont la configuration optimale des tuyaux non métalliques et fourniront un protocole de test complet et une analyse du cycle de vie, vous aidant à atteindre une fiabilité opérationnelle sans surspécifier les alliages exotiques coûteux.
