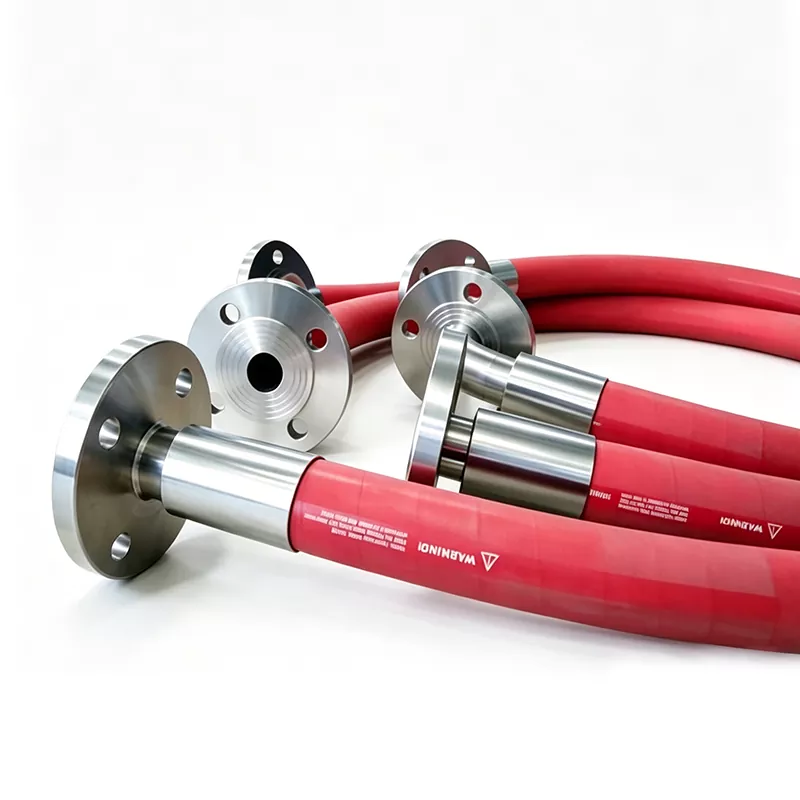

Tuyau en caoutchouc pour vapeur de grand diamètre

Le tuyau en caoutchouc pour vapeur de grand diamètre JIDONGDA convient à diverses conditions difficiles de vapeur à haute température. Sa couche intérieure utilise du caoutchouc synthétique résistant à la chaleur, combiné à plusieurs couches de renfort composite fibre/fil d'acier à haute résistance, garantissant des performances stables à haute température, haute pression et chocs thermiques répétés.

Une gamme complète de diamètres de tuyaux est disponible pour répondre à diverses exigences de débit, ce qui en fait une alternative flexible aux tuyaux métalliques rigides dans les scénarios de connexions temporaires, de nettoyage d'équipement et de contournement de pipelines.

En tant que fournisseur de haute qualité ancré en Chine, les usines de JIDONGDA ont mis en place un processus de production en boucle fermée depuis la composition du caoutchouc jusqu'à l'assemblage du produit fini, contrôlant strictement la qualité à chaque étape pour garantir la sécurité et la durée de vie des clients industriels tant au niveau national qu'international.

Industries applicables

1. Systèmes de transport et de chauffage de vapeur pétrochimique

2. Équipement industriel de nettoyage à la vapeur à haute température

3. Canalisations de stérilisation et de désinfection à la vapeur dans les usines alimentaires

4. Pipelines de support pour le séchage du papier

5. Entretien et nettoyage de la salle des machines du navire

6. Canalisations auxiliaires dans les centrales thermiques

7. Contournements temporaires pour les grands pipelines industriels

Structure du produit et matières premières

1. Couche de caoutchouc intérieure : EPDM ou caoutchouc fluoré résistant à la température, sans renflement ni fissure dans un environnement de vapeur saturée à long terme

2. Couche de renforcement : tressage de fibres multicouches à haute résistance ; renfort en spirale de fil d'acier en option pour les conditions d'ultra-haute pression

3. Couche de caoutchouc externe : caoutchouc synthétique résistant à l'usure, à l'ozone et anti-âge, performances stables pour une utilisation en extérieur à long terme

4. Joints à bride : acier au carbone/acier inoxydable en option, personnalisation prise en charge, assemblage par pression offrant une étanchéité plus forte

Tableau des spécifications du modèle

Tests de performances et contrôle qualité

1. Test de résistance à haute température : le milieu est de la vapeur saturée, température applicable 150 ℃ ~ 220 ℃ ; pas de ramollissement, de bulles ou de délaminage après 72 heures de fonctionnement continu

2. Test de résistance à la pression : pression de service 0,6–1,6 MPa, pression d'éclatement ≥ 3 fois la pression de service ; utilise des tests alternés de pression d’eau et d’impact de vapeur.

3. Test de fatigue par impulsion : simule le choc thermique de démarrage et d'arrêt de la vapeur, nombre de cycles ≥ 20 000 fois, passe la norme : pas de délaminage, pas de fuite.

4. Test d'étanchéité à l'air d'inspection complète : tous les joints de bride sont soumis à un test d'étanchéité à l'air à 100 %, norme d'usine : zéro fuite sous pression nominale.

Cas d’application industriel réel

Étude de cas : Rénovation d'un pipeline de stérilisation à la vapeur dans une usine de transformation alimentaire de 2 000 tonnes/jour. Une grande usine laitière d'Asie du Sud-Est disposait de tuyaux métalliques rigides utilisés pour la stérilisation à la vapeur dans sa chaîne de production, ce qui présentait des problèmes tels qu'un débit limité, un démontage et une mise à niveau difficiles et des coûts de construction élevés.

En 2024, l'usine a acheté un tuyau en caoutchouc pour vapeur de grand diamètre sur mesure auprès de JIDONGDA, avec une pression de service de 1,0 MPa, une résistance à la température de 180 ℃ et une structure multicouche renforcée par des fibres. Les effets après un an d'utilisation continue sont les suivants :

1. La conception de grand diamètre augmente le débit de vapeur de 35 %, réduit le temps de stérilisation et augmente la capacité de production quotidienne ;

2. Une excellente flexibilité réduit la modification des pipelines et le temps de construction de 60 % par rapport aux tuyaux métalliques ;

3. Les inspections trimestrielles n'ont montré aucune fuite, aucun renflement de la couche de caoutchouc interne et aucun vieillissement ou dommage à la couche externe ;

4. Les coûts globaux de maintenance du pipeline sont réduits de 28 % par an.

Le client a effectué trois rachats consécutifs et a recommandé ce produit à sa papeterie partenaire, établissant ainsi un partenariat d'approvisionnement stable et à long terme.

Avantages principaux du produit

1. Excellente résistance aux hautes températures : reste structurellement inchangé, sans bulles et non délaminant même après un transport à long terme de vapeur à haute température.

2. Grand diamètre et débit élevé : disponible dans des spécifications de grand diamètre, adaptées au transport industriel lourd à haut débit, améliorant ainsi l'efficacité du système.

3. Flexible et facile à installer : offre de meilleures performances de flexion par rapport aux tuyaux métalliques rigides, réduisant ainsi les difficultés de construction, les coûts de main-d'œuvre et le temps de construction.

4. Renfort composite multicouche : forte résistance à l'éclatement, adapté aux fluctuations de pression et aux conditions d'impact instantané de la vapeur.

5. Résistance au vieillissement et à la corrosion : la couche extérieure en caoutchouc est résistante à l'ozone et aux rayons UV, permettant une installation extérieure à long terme.

6. Personnalisation complète : le diamètre intérieur, la longueur, la pression nominale, le matériau de la bride et la structure du joint peuvent tous être personnalisés selon les exigences du projet.

Spécifications d’emballage et de livraison

1. Emballage : fixation du cadre en acier + film d'emballage complet résistant à l'humidité, empêchant la compression et l'humidité pendant le transport longue distance.

2. Transport : Le fret maritime, le fret aérien et la logistique d’ingénierie spécialisée sont tous disponibles.

3. Délai de livraison : 7 à 25 jours ouvrables, ajusté en fonction des spécifications personnalisées et de la quantité commandée.

FAQ

Q1 : Quelle est la différence entre le caoutchouc intérieur EPDM et le caoutchouc intérieur en caoutchouc fluoré dans les tuyaux de vapeur de grand diamètre ?

A1 : L'EPDM offre une rentabilité élevée et convient à la vapeur inférieure à 200 ℃, largement utilisé dans les industries alimentaires, papetières et chimiques conventionnelles. Le Fluororubber peut résister à la vapeur saturée à très haute température de 200 à 220 ℃ pendant des périodes prolongées, résistant à des traces de corrosion chimique par la vapeur, ce qui en fait le choix préféré pour les centrales pétrochimiques et à haute température. Les deux matériaux ont passé avec succès la norme de test de vieillissement à haute température de 72 heures de notre usine.

Q2 : Ce tuyau en caoutchouc pour vapeur de grand diamètre peut-il être installé à l'extérieur toute l'année ?

R2 : Oui. La couche extérieure utilise une formule spéciale de caoutchouc résistante à l'ozone et aux UV, résistante au soleil, à la pluie et au vieillissement atmosphérique. Pour une installation extérieure à long terme, nous recommandons la version renforcée en fil d'acier en spirale pour améliorer la résistance à la compression et prolonger la durée de vie.

Q3 : Comment pouvons-nous confirmer la sécurité contre l'éclatement d'un tuyau de vapeur de grand diamètre à bride sur mesure ?

A3 : Tous les tuyaux à brides sur mesure sont soumis à des tests d'éclatement (minimum 3 fois la pression de service) et tous ont subi des tests d'étanchéité à l'air. Nous pouvons fournir un ensemble complet de rapports de tests pour le vieillissement à haute température, la fatigue par impulsion et les tests hydrostatiques pour l'acceptation des projets et l'archivage de sécurité.
