Comment un tuyau en caoutchouc à bride robuste de grand diamètre peut-il améliorer la fiabilité dans les applications industrielles exigeantes

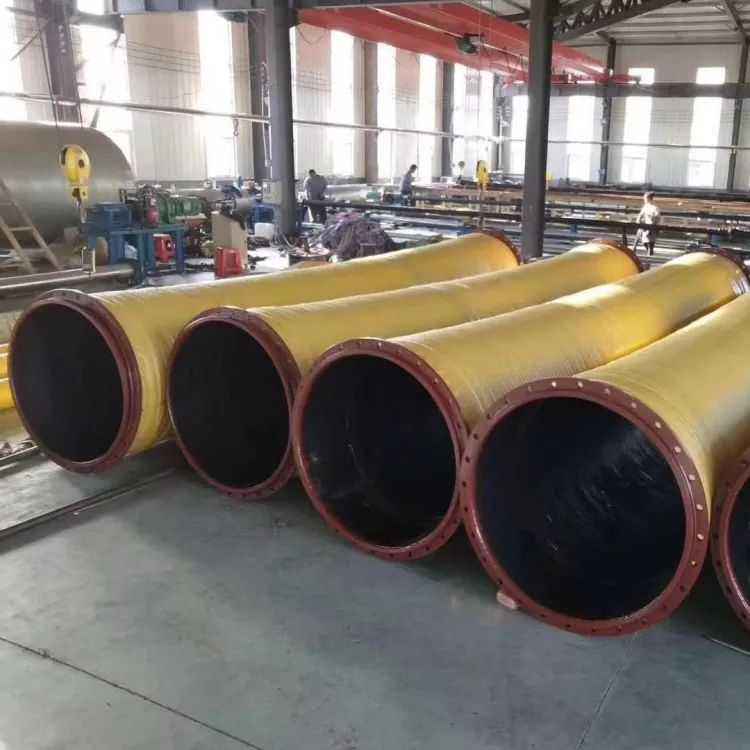

JIDONGDAfournit leTuyau en caoutchouc à bride robuste de grand diamètrepour les applications de transport industriel exigeantes, notamment l'exploitation minière, la manutention de sable et de gravier, le transport de résidus et les systèmes d'équipement lourd. Avec une structure renforcée, des options de caoutchouc résistant à l'usure et des connexions à brides configurables, il aide les ingénieurs à construire des systèmes de transfert de fluides et de boues adaptés aux conditions de fonctionnement difficiles.

Un tuyau de gros calibre doit faire plus que déplacer des matériaux d’un point à un autre. Dans les opérations intensives, les particules abrasives, les fluctuations de pression, les vibrations et les charges mécaniques peuvent accélérer l’usure et augmenter les besoins de maintenance. Choisir le bonTuyau en caoutchouc à bride robuste de grand diamètrenécessite d'évaluer ensemble le fluide transporté, le diamètre intérieur, la structure de renforcement, la pression de service, les exigences de vide, la température et les dimensions de la bride. Ce guide explique comment ces tuyaux fonctionnent, où ils sont utilisés, comment sélectionner les spécifications appropriées et quelles pratiques de maintenance contribuent à un fonctionnement fiable. Il décrit également les détails techniques que les acheteurs doivent confirmer auprès d'un fabricant avant de passer une commande.

Table des matières

1. Pourquoi les systèmes industriels à usage intensif ont-ils besoin de tuyaux en caoutchouc spécialisés ?
2. Comment est construit un tuyau en caoutchouc à bride robuste ?
3. Quels sont les principaux avantages d’un tuyau à bride de grand diamètre ?
4. Quelles industries utilisent des tuyaux en caoutchouc à brides robustes ?
5. Comment sélectionner les bonnes spécifications de tuyau ?
6. Comment les facteurs de sélection clés se comparent-ils ?
7. Comment l’installation et la maintenance peuvent-elles améliorer la durée de vie ?
8. Foire aux questions
9. Comment trouver une solution de tuyau adaptée ?

Pourquoi les systèmes industriels à usage intensif ont-ils besoin de tuyaux en caoutchouc spécialisés ?

Les systèmes de transport industriels fonctionnent souvent dans des conditions qui exposent rapidement les limites des tuyaux ordinaires. Lorsqu’un pipeline transporte des boues minérales, du sable, du gravier ou des résidus, des particules solides entrent en contact de manière répétée avec la paroi interne. Au fil du temps, cette abrasion peut réduire l’épaisseur de la paroi, affaiblir la structure du tuyau et augmenter le risque de fuite.

D'autres défis incluent les fluctuations de pression, les vibrations des équipements, l'espace d'installation restreint et les mouvements entre les composants connectés. Dans les applications d'aspiration, la pression négative introduit une autre considération importante : le tuyau doit avoir une structure appropriée pour résister à l'effondrement dans les conditions de vide spécifiées.

A Tuyau en caoutchouc à bride robuste de grand diamètrerépond à ces défis grâce à la sélection de matériaux, au renforcement et aux connexions d'extrémité spécifiques à l'application. Son grand alésage peut permettre le transfert de gros volumes de matériaux, tandis que la disposition des brides fournit une interface définie avec la tuyauterie et les équipements compatibles.

Cependant, une désignation robuste ne signifie pas automatiquement que chaque tuyau peut résister à toutes les pressions, températures ou fluides abrasifs. Une sélection technique correcte est essentielle pour des performances sûres et fiables.

Comment est construit un tuyau en caoutchouc à bride robuste ?

Les performances des tuyaux dépendent de l’interaction de plusieurs composants structurels. Chaque couche remplit une fonction différente et la configuration finale doit refléter l'environnement d'exploitation réel.

1. Couche de caoutchouc intérieure

Le tube intérieur entre directement en contact avec le fluide transporté. Pour les matériaux abrasifs tels que le sable, les boues minérales et les résidus, le composé de caoutchouc doit être sélectionné en fonction de la taille des particules, de la concentration, des caractéristiques d'écoulement et de la gravité de l'usure attendue.

La compatibilité des matériaux compte également. Un composé adapté à l'eau peut ne pas convenir à l'huile, aux produits chimiques agressifs ou au service à haute température. Les acheteurs doivent confirmer le matériau de revêtement recommandé auprès du fabricant plutôt que de supposer qu'une formulation de caoutchouc convient à chaque application.

2. Couche de renfort

Le renforcement fournit la résistance structurelle nécessaire pour résister aux conditions de fonctionnement spécifiées. Selon l'application, la construction peut incorporer plusieurs couches de tissu en corde ou d'autres matériaux de renforcement.

En cas d'aspiration ou de pression négative, un fil d'acier en spirale ou une autre structure de support appropriée peut être nécessaire. La conception du renforcement doit être adaptée à la pression de service, à la pression du vide, à la longueur du tuyau, aux conditions de flexion et aux charges mécaniques.

3. Couverture extérieure en caoutchouc

La couverture extérieure aide à protéger le renfort contre l’exposition environnementale, l’abrasion de surface et les dommages mécaniques. Sa formulation doit refléter les conditions d'installation, notamment le contact avec l'équipement environnant, l'exposition aux intempéries et le contact potentiel avec des huiles ou d'autres substances.

4. Connexions à bride

Les brides créent la connexion mécanique entre le tuyau et le pipeline ou l'équipement adjacent. Leurs dimensions, matériaux, dispositions des trous de boulons et surfaces d'étanchéité doivent correspondre à l'interface de contact.

En fonction des exigences du projet, les configurations de brides peuvent être spécifiées selon les dessins GB, DIN, ANSI, JIS, ASME ou client, sous réserve de confirmation technique. Un alignement correct et des composants d'étanchéité compatibles sont essentiels pour réduire les fuites et éviter des contraintes inutiles sur la connexion.

Quels sont les principaux avantages d’un tuyau à bride de grand diamètre ?

Lorsqu'il est correctement spécifié, un tuyau en caoutchouc robuste peut offrir plusieurs avantages pratiques pour les systèmes de transport industriels.

• Convoyage de gros volumes :Un grand diamètre interne permet le mouvement de quantités importantes de liquide ou de mélanges solide-liquide appropriés.
• Résistance à l'abrasion spécifique à l'application :Un composé de caoutchouc interne correctement sélectionné aide à gérer l'usure causée par les particules abrasives.
• Construction renforcée :Une conception de renfort appropriée prend en charge la pression requise et les conditions de fonctionnement mécanique.
• Connexion de canalisation flexible :La construction en caoutchouc peut s'adapter à certains mouvements et vibrations d'installation lorsque le tuyau est correctement conçu et installé.
• Interfaces de bride configurables :Les dimensions de connexion et la disposition des brides peuvent être spécifiées pour correspondre aux équipements compatibles.
• Personnalisation basée sur le projet :Le diamètre, la longueur, les exigences de pression, les matériaux et les détails de connexion peuvent être examinés en fonction des besoins de chaque projet.

Ces avantages dépendent d’une ingénierie, d’une qualité de fabrication et d’une installation appropriées. Un tuyau mal dimensionné ou utilisé en dehors de ses conditions nominales peut subir une défaillance prématurée même si sa construction générale est destinée à un service intensif.

Quelles industries utilisent des tuyaux en caoutchouc à brides robustes ?

La combinaison d'un grand alésage, d'une construction renforcée et de connexions configurables rend cette catégorie de tuyaux utile dans plusieurs secteurs industriels.

Extraction minière et traitement des minéraux

Les opérations minières peuvent utiliser des tuyaux de gros calibre pour transférer des boues minérales, des boues de minerai et d'autres mélanges abrasifs. La sélection du revêtement nécessite une attention particulière aux caractéristiques des particules, à leur concentration, à leur débit et à la gravité de leur usure.

Manutention du sable, du gravier et des résidus

Les opérations de sable et de gravier déplacent souvent des mélanges contenant des particules dures qui peuvent provoquer une abrasion interne importante. Un tuyau correctement sélectionné peut fournir une connexion flexible entre un équipement de transport compatible et des sections de pipeline.

Projets portuaires et de dragage

La construction portuaire et les opérations de dragage peuvent nécessiter le transfert de grands volumes d’eau, de sédiments et de mélanges de boues appropriés. En fonction de l'installation, le tuyau doit être évalué pour les conditions d'aspiration, le mouvement, les fluctuations de pression et l'exposition environnementale.

Acier et fabrication lourde

Les aciéries et autres installations industrielles lourdes peuvent utiliser des tuyaux en caoutchouc dans certains systèmes industriels de manutention d'eau, de boues et de matériaux. La compatibilité du fluide, les limites de température et la pression de service doivent être vérifiées pour chaque service.

Grandes pompes et équipements d'ingénierie

Les grandes unités de pompage et les systèmes d'ingénierie peuvent bénéficier de raccords de tuyaux flexibles où les mouvements ou les vibrations de l'équipement doivent être pris en compte. Le tuyau doit être installé dans son rayon de courbure autorisé et ne doit pas être utilisé pour compenser une tuyauterie mal alignée ou non supportée.

Comment sélectionner les bonnes spécifications de tuyau ?

Choisir un tuyau uniquement en fonction du diamètre ou du prix d'achat peut entraîner des problèmes de compatibilité et des coûts de remplacement inutiles. Une évaluation systématique aide les acheteurs à identifier une configuration appropriée avant le début de la production.

Étape 1 : Identifier le support transporté

Décrivez le matériel en détail. Pour le lisier, fournissez la composition solide, la taille des particules, la concentration et toute caractéristique d'écoulement inhabituelle. Pour les liquides, identifiez la composition chimique et la température. Ces détails permettent de déterminer si le caoutchouc intérieur proposé est adapté.

Étape 2 : Confirmer la pression de fonctionnement et le vide

Spécifiez la pression de service normale et maximale, les fluctuations de pression et si le système fonctionne sous aspiration. Pour le service sous vide, fournissez la pression négative et les conditions de fonctionnement requises. La pression de service et la résistance au vide sont des considérations de conception distinctes et doivent être vérifiées indépendamment.

Étape 3 : Déterminer le diamètre et la longueur

Confirmez le diamètre interne requis, la longueur totale, la disposition des connexions et l'espace d'installation. La conception doit tenir compte des exigences de débit, des interfaces des équipements et des conditions de flexion autorisées.

Étape 4 : faire correspondre la norme de bride

Fournir la norme de bride requise ou un dessin technique complet. Vérifiez le diamètre extérieur de la bride, l'épaisseur, la quantité de trous de boulon, le diamètre des trous de boulon, les dimensions du cercle de boulon et la face d'étanchéité. Le diamètre nominal seul ne suffit pas à garantir la compatibilité.

Étape 5 : Définir les exigences d’inspection

Avant de commander, convenez de la portée de l’inspection et des critères d’acceptation applicables. Selon le projet, cela peut inclure des contrôles dimensionnels, une inspection des brides, de l'apparence, de la dureté, des performances du caoutchouc, des tests de pression ou des tests sous vide.

Les méthodes d'essai, les exigences en matière d'échantillons et les limites d'acceptation doivent être confirmées par écrit. Ne présumez pas que chaque inspection est incluse en standard dans chaque commande.

Comment les facteurs de sélection clés se comparent-ils ?

Le tableau suivant résume les principales considérations techniques pour différents environnements de transport. Il s’agit de directives de sélection plutôt que d’évaluations garanties des produits.

Pour une recommandation personnalisée, fournissez ces détails au fabricant ainsi que les dessins, les photographies d'installation ou les spécifications des tuyaux existants, le cas échéant.

Comment l’installation et la maintenance peuvent-elles améliorer la durée de vie ?

Même un tuyau bien conçu nécessite une installation correcte et une inspection de routine. La maintenance est particulièrement importante dans les applications impliquant des produits abrasifs, des cycles de pression et des vibrations d'équipements lourds.

Meilleures pratiques d'installation

• Vérifiez que les dimensions de la bride et les surfaces d'étanchéité correspondent à l'équipement connecté.
• Alignez la tuyauterie adjacente avant de serrer les boulons de bride.
• Utilisez des joints compatibles et suivez la procédure de serrage des boulons spécifiée.
• Évitez de tordre le tuyau pendant l'installation ou de le forcer dans un coude plus serré que le rayon minimum autorisé par le fabricant.
• Fournir un support approprié pour les flexibles lourds et la tuyauterie connectée.
• Gardez le tuyau à l'écart des arêtes vives, des charges externes excessives et des sources de chaleur dommageables.
• Confirmez que l'ensemble complet est adapté à la pression, à la température et au fluide transporté réels avant la mise en service.

Liste de contrôle d'inspection de routine

• Inspectez le revêtement intérieur là où les méthodes d’accès ou d’inspection le permettent.
• Vérifiez le revêtement extérieur pour déceler des fissures, des coupures, des renforts exposés et une usure anormale.
• Recherchez un renflement, une déformation, un pli ou des signes de dommages structurels.
• Inspectez les raccords à bride pour déceler des fuites, des fixations desserrées et des surfaces d'étanchéité endommagées.
• Enregistrez la pression de fonctionnement, la température et tout changement dans le matériau transporté.
• Remplacez les ensembles endommagés conformément aux procédures de sécurité applicables et aux directives du fabricant.

La fréquence des inspections doit refléter la gravité du fonctionnement, l'historique d'entretien et les conséquences d'une panne. Si les conditions de fluide, de pression, de vide ou la disposition de l'installation changent, réévaluez les spécifications du tuyau plutôt que de supposer que l'assemblage existant reste adapté.

Foire aux questions

1. À quoi sert un tuyau en caoutchouc à bride robuste de grand diamètre ?

Il est conçu pour les applications de transport exigeantes pouvant impliquer de gros volumes de débit, des produits abrasifs ou des connexions d'équipements lourds. Les applications typiques comprennent les boues minières, la manutention du sable et du gravier, le transport des résidus, les opérations portuaires sélectionnées et les systèmes de transport industriels.

2. Ce tuyau peut-il être utilisé pour le transport des résidus ?

Oui, une configuration adaptée peut être envisagée pour le transport des résidus. Le fabricant doit évaluer la taille des particules, la concentration en solides, le débit, la pression, la température et l'usure prévue avant de confirmer la structure et le revêtement appropriés du tuyau.

3. Une construction robuste signifie-t-elle toujours une pression nominale plus élevée ?

Non. Le service intensif fait généralement référence à une configuration conçue pour des conditions de service exigeantes, mais cela n'établit pas automatiquement une pression de service plus élevée. La pression nominale dépend de la structure complète du tuyau et de ses conditions de fonctionnement spécifiées.

4. Les dimensions des brides peuvent-elles être personnalisées ?

Les configurations de brides peuvent être examinées par rapport aux normes reconnues ou aux dessins du client, sous réserve de confirmation technique. Les acheteurs doivent fournir les dimensions complètes de connexion, y compris le modèle de boulon, l’épaisseur de la bride et les exigences en matière de face d’étanchéité.

5. Le tuyau peut-il être utilisé dans des applications d'aspiration ?

Potentiellement, à condition que la construction choisie soit spécifiquement adaptée à la pression négative requise. L'indice de vide nécessaire et tout renfort de support doivent être confirmés avant utilisation. Un tuyau à décharge nominale ne doit pas automatiquement être considéré comme adapté au service d'aspiration.

6. Quelles informations les acheteurs doivent-ils fournir lorsqu’ils demandent un devis ?

Fournissez le diamètre interne requis, la longueur du tuyau, le fluide transporté, la pression de service, les exigences de vide le cas échéant, la plage de température, la norme de bride, les conditions d'installation, la quantité commandée et les exigences d'inspection. Les dessins et les photographies peuvent aider à clarifier les besoins inhabituels de connexion ou d’installation.

Comment trouver une solution de tuyau adaptée ?

Choisir le bonTuyau en caoutchouc à bride robuste de grand diamètreimplique d'équilibrer la capacité de débit, la résistance à l'abrasion, le renforcement, les exigences de pression et de vide, la compatibilité des brides et les considérations de maintenance. Un tuyau soigneusement spécifié peut contribuer à réduire l’usure évitable, à simplifier les connexions des équipements et à prendre en charge des opérations de transport industriel plus fiables.

JIDONGDA propose une configuration et une personnalisation de tuyaux orientées application en fonction des exigences du projet. Que votre système traite des boues minérales, du sable, du gravier, des résidus ou d'autres supports compatibles, partagez vos spécifications techniques et vos conditions d'exploitation avec l'équipe d'ingénierie.Contactez-nousaujourd'hui pour discuter de votre application, demander un devis sur mesure et identifier une configuration de tuyau adaptée à votre équipement et aux besoins de votre projet.
