Tuyau tressé en acier inoxydable

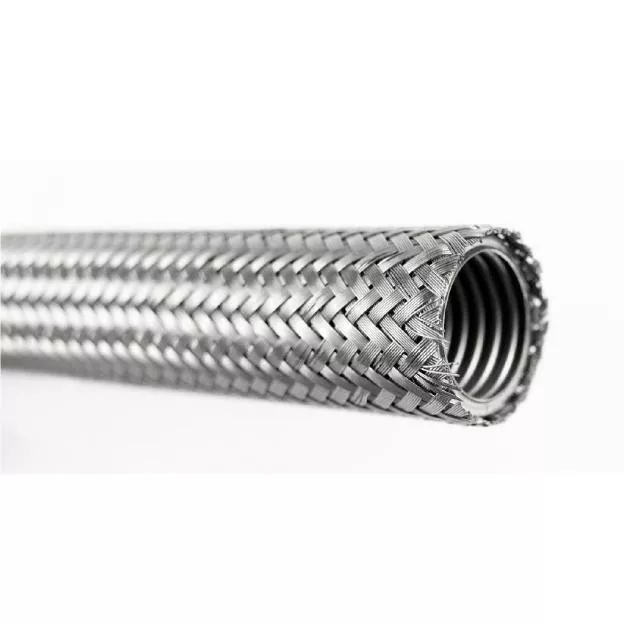

Le tuyau tressé en acier inoxydable JIDONGDA est un ensemble de tuyauterie flexible haute performance composé d'un noyau ondulé en acier inoxydable et d'une tresse de renfort externe. La structure ondulée interne offre une flexibilité, permettant le déplacement et la flexion sous différents angles, tandis que la tresse externe limite l'expansion radiale et améliore considérablement la résistance à la pression et à la tension, établissant ainsi un équilibre idéal entre flexibilité et intégrité structurelle. En tant que composant de sécurité essentiel dans la tuyauterie industrielle, ce produit évite les problèmes communs aux tuyauteries rigides (tels que les fissures, les fuites et les défaillances par fatigue), garantissant ainsi un fonctionnement stable et à long terme du système dans des conditions exigeantes.

Principales caractéristiques de conception

1. Tuyau en métal ondulé

Le tuyau est fabriqué par formage de précision à partir d'acier inoxydable de qualité 304 ou 316L et présente une structure ondulée uniforme avec d'excellentes caractéristiques de déformation élastique. Il convient au routage de tuyauteries complexes dans des espaces confinés et est compatible avec une large gamme de fluides d'exploitation.

2. Tresse métallique double couche

Le corps du tuyau est protégé par une tresse dense en acier inoxydable (des options de tressage multicouche haute densité sont disponibles). Cette conception répartit uniformément les charges de pression et de traction, garantissant une résistance élevée aux chocs et à la rupture.

3. Mettre fin aux connexions

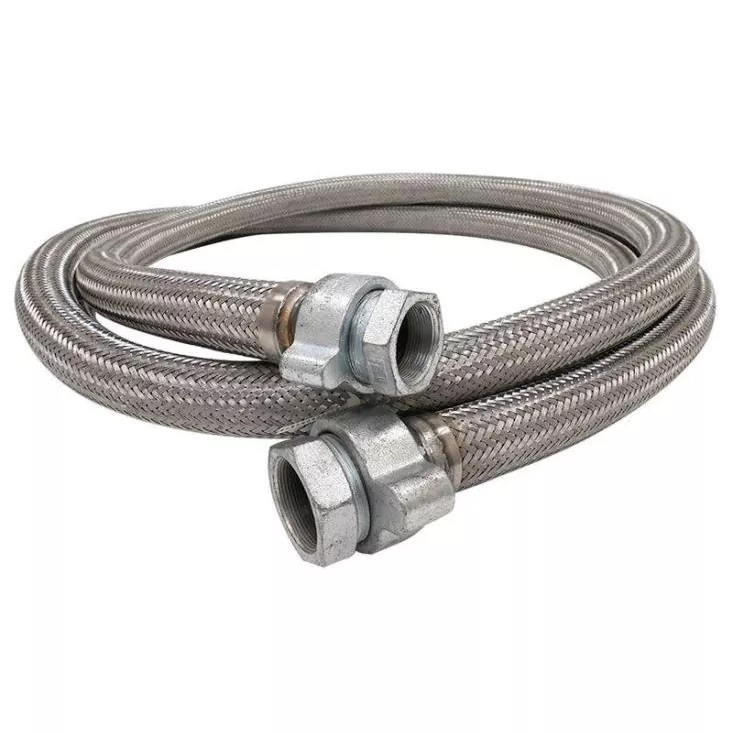

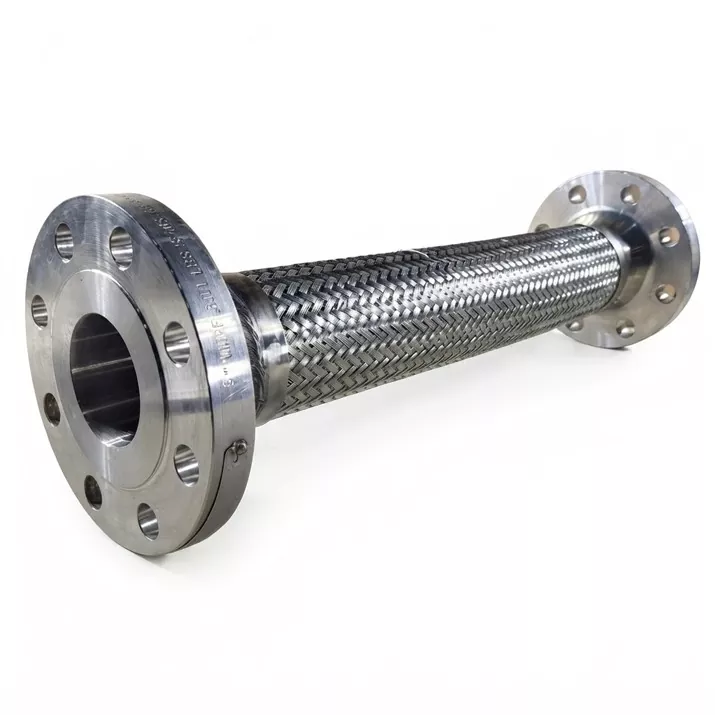

Les options de connexion standard incluent le soudage, les brides et les raccords filetés, garantissant la compatibilité avec les systèmes de tuyauterie industriels courants, la facilité d'installation et une grande polyvalence d'application.

4. Revêtement protecteur

Il existe des revêtements anticorrosion adaptés aux conditions d'exploitation difficiles (par exemple, environnements marins, environnements très agressifs, exposition au brouillard salin), prolongeant ainsi la durée de vie du produit.

Principaux domaines d'application

Convient pour une utilisation dans diverses industries ; Les applications clés comprennent : les canalisations de transport de fluides à haute pression et à haute température ; chaudières électriques et équipements d'échange de chaleur ; tuyauterie pour milieux corrosifs dans les usines de traitement chimique ; systèmes d'isolation des vibrations et de compensation des déplacements dans la construction navale ; systèmes de circulation pour équipements métallurgiques à haute température ; et compensation de dilatation et de contraction thermique dans les systèmes CVC.

Principales caractéristiques du produit

1. Structure de renfort tressée offrant une résistance supérieure à la pression et à la traction, empêchant efficacement le renflement ou la rupture du pipeline.

2. Flexibilité exceptionnelle, permettant une utilisation dans des configurations de tuyauterie complexes et s'adaptant aux déplacements et à la flexion sur plusieurs plans.

3. Résistance aux températures extrêmes (hautes et basses) et aux hautes pressions ; maintient des performances stables dans des conditions de fonctionnement difficiles.

4. Résistance aux vibrations et à la fatigue, réduisant considérablement le risque de défaillance du pipeline et prolongeant la durée de vie du système.

5. Haute adaptabilité environnementale ; convient pour un fonctionnement dans des environnements industriels et marins, ainsi que dans des environnements hautement corrosifs.

6. Conception d'étanchéité fiable, minimisant efficacement le risque de fuite de fluide et améliorant la sécurité des pipelines.

Options de personnalisation

Adaptability to specific operating conditions: use of 316L stainless steel; tressage double ou multicouche haute densité ; configurations antistatiques ou conductrices ; veste d'isolation thermique externe; divers types de connexions ; revêtement anticorrosion de qualité marine ; versions for ultra-high temperatures (exceeding 600°C); et des conceptions renforcées pour le service sous vide.

Avantages clés du produit

1. Conception composite combinant la flexibilité d'un élément ondulé avec la résistance d'un renfort tressé, assurant un équilibre entre flexibilité et fiabilité structurelle.

2. Haute résistance aux charges de pression et de fatigue, garantissant un fonctionnement à long terme, continu et stable.

3. Aptitude à une large gamme de températures extrêmes et excellente compatibilité avec divers environnements d'exploitation.

4. Qualité de qualité industrielle et exigences de maintenance minimales, ce qui entraîne de faibles coûts d'exploitation.

5. Conformité aux normes reconnues de l'industrie, ce qui rend le produit adapté à la plupart des projets d'ingénierie dans le monde.

Exemples d'application pratique dans des projets d'ingénierie

Exemple 1 : Rénovation d'un pipeline à haute température dans une raffinerie de pétrole côtière

Une raffinerie de pétrole côtière était confrontée à de fréquentes fuites et fissures dans ses oléoducs et gazoducs à haute température, causées par la dilatation/contraction thermique et la corrosion des fluides contenant du soufre. Le projet a utilisé des tuyaux métalliques double couche JIDONGDA en acier inoxydable 316L, dotés d'un tressage serré et d'un revêtement anticorrosion de qualité marine. Pendant 24 mois de fonctionnement, l'équipement a compensé de manière fiable des déplacements axiaux de ± 50 mm sans aucune fuite, tandis que la fréquence de maintenance a été réduite de 80 %.

Exemple 2 : Amortissement des vibrations dans un système de canalisations de refroidissement de plate-forme offshore

Un pipeline de refroidissement à l'eau de mer sur une plate-forme offshore en Asie du Sud-Est nécessitait une résistance élevée aux vibrations des équipements, au déplacement des marées et à la corrosion de l'eau de mer. Le projet a utilisé un tuyau tressé en acier inoxydable renforcé sous vide JIDONGDA sur mesure avec un revêtement protecteur résistant aux brouillards salins. Après trois années de fonctionnement continu, l'unité ne présente aucun signe de rouille ou de déformation, répondant pleinement aux exigences d'amortissement des vibrations et de compensation flexible du déplacement des canalisations.

Foire aux questions

Question 1 : Quelle est la plage de température de fonctionnement du tuyau tressé en acier inoxydable JIDONGDA ?

Réponse 1 : Le modèle standard en acier inoxydable 304 fonctionne dans une plage de -200°C à 450°C ; Les versions à très haute température résistent à des conditions supérieures à 600°C, tandis que les modèles renforcés par le vide conviennent au transport de fluides à basse température. Avant de quitter l'usine, tous les produits sont soumis à des tests de cyclage à haute température et haute pression.

Question 2 : Comment choisir entre l'inox 304 et l'inox 316L ?

Réponse 2 : L'acier inoxydable 304 offre un équilibre optimal entre coût et performances et convient aux fluides standards non agressifs tels que l'eau douce, la vapeur et l'air. L'acier inoxydable 316L offre une résistance supérieure à la corrosion et à l'oxydation, ce qui en fait le choix préféré pour les environnements agressifs impliquant des acides chimiques ou des alcalis, ou l'exposition aux brouillards salins marins.

Question 3 : Est-il possible de commander des produits avec des dimensions et des types de connexion non standards ?

Réponse 3 : Oui. JIDONGDA propose des solutions personnalisées adaptées à des conditions de fonctionnement spécifiques, notamment la longueur et le diamètre du tuyau, le nombre de couches de tresse et le type de connexion (à bride, fileté, soudé, etc.), garantissant une conformité exacte aux exigences du client.
