Résumé de l'article : A joint de dilatation en tôle onduléeoffre une flexibilité contrôlée pour les canalisations industrielles exposées à la dilatation thermique, aux vibrations, aux fluctuations de pression et aux mouvements mécaniques. En utilisant une structure à soufflet ondulé en acier inoxydable, il peut compenser les déplacements axiaux, latéraux et angulaires tout en contribuant à réduire la fatigue des soudures, les fuites de bride et la déformation liée aux contraintes. Ce guide explique son principe de fonctionnement, ses spécifications clés, ses options de matériaux, ses applications, ses facteurs de sélection et ses avantages pour les systèmes de canalisations exigeants.
Table des matières
- Qu'est-ce qu'un joint de dilatation en tôle ondulée ?
- Comment ça marche dans la tuyauterie industrielle ?
- Quelles sont les principales spécifications techniques ?
- Quels sont les principaux avantages ?
- Où est-il couramment utilisé ?
- Comment sélectionner le bon produit ?
- Foire aux questions
- Pensées finales
Qu'est-ce qu'un joint de dilatation en tôle ondulée ?

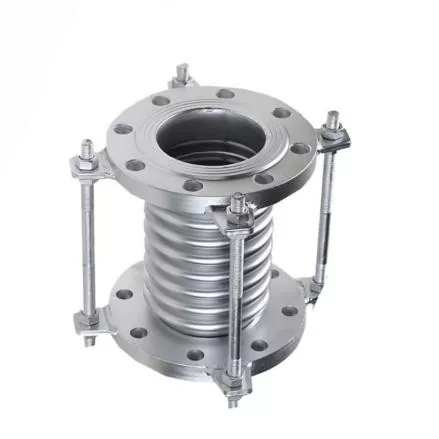

JIDONGDAfournit unJoint de dilatation en métal onduléconçu pour donner à la tuyauterie industrielle une flexibilité contrôlée sans sacrifier la stabilité structurelle. Sa construction à soufflet ondulé permet à un pipeline de s'adapter aux mouvements causés par les changements de température, les vibrations de l'équipement, les fluctuations de pression et les contraintes mécaniques.
Contrairement à une section de canalisation rigide, un joint de dilatation crée une zone volontairement flexible au sein du système de canalisation. Lorsqu’un pipeline se réchauffe ou se refroidit, sa longueur et sa position peuvent changer. Si ces mouvements sont limités, des contraintes excessives peuvent s'accumuler autour des soudures, des brides, des vannes, des pompes et des équipements connectés. Un joint de dilatation métallique correctement conçu aide à absorber ces mouvements avant qu’ils ne deviennent des charges dommageables.
Pour les acheteurs évaluant des joints de dilatation métalliques industriels, le matériau du soufflet, les exigences de mouvement, la pression nominale, la plage de température, la méthode de connexion et l'environnement d'installation doivent tous être pris en compte ensemble.
Comment ça marche dans la tuyauterie industrielle ?
Le principe de fonctionnement repose sur une déformation élastique contrôlée du soufflet en tôle ondulée. Les multiples circonvolutions permettent au soufflet de fléchir lorsque la tuyauterie connectée bouge, tandis que la structure métallique maintient l'enveloppe de pression.
Compensation de dilatation thermique
Les pipelines à haute température se dilatent à mesure que la température du procédé augmente et se contractent à mesure qu'elle diminue. Dans les systèmes à vapeur, chaudières, produits chimiques, huile et fluide thermique, des cycles de température répétés peuvent générer des mouvements importants. Les soufflets ondulés absorbent ce déplacement et réduisent les contraintes transférées aux sections de tuyaux rigides.
Compensation mécanique et vibratoire
Les équipements industriels tels que les pompes, les compresseurs, les ventilateurs, les turbines et les machines tournantes peuvent introduire des vibrations dans les canalisations connectées. Un joint de dilatation correctement conçu peut permettre un mouvement contrôlé et aider à empêcher les vibrations d'être transmises directement à travers les raccords de tuyaux rigides.
Mouvement multidirectionnel
Selon la conception du système, les joints de dilatation métalliques peuvent compenser trois grandes catégories de mouvements :
- Mouvement axial :compression ou extension le long de l’axe du tuyau.
- Mouvement latéral :déplacement latéral des sections de tuyaux connectées.
- Mouvement angulaire :mouvement de rotation entre les sections de tuyauterie connectées.
Quelles sont les principales spécifications techniques ?
Le choix d'un joint de dilatation doit commencer par les conditions de fonctionnement réelles plutôt que par la simple sélection d'une taille nominale de tuyau. Les informations produits de JIDONGDA couvrent les soufflets en acier inoxydable avec différentes configurations de matériaux et de connexions pour les applications industrielles.
| Paramètre | Spécification typique | Considération technique |
|---|---|---|
| Structure à soufflet | Soufflet ondulé en acier inoxydable | Fournit une flexibilité contrôlée et une compensation de mouvement |
| Matériel | SS304 / SS316 / SS321 / alliages personnalisés | Sélectionnez en fonction de la température, de la corrosion et de la compatibilité des supports |
| Pression de service | PN10–PN40, selon la conception | Doit correspondre aux conditions réelles de fonctionnement et de pression |
| Plage de température | -80°C à +600°C, selon le matériau | La qualité du matériau et la conception déterminent les limites de température utilisables |
| Mouvement | Axial / latéral / angulaire | Le type et l'ampleur du mouvement doivent être calculés avant la sélection |
| Taille | DN15–DN300 | Les versions filetées couvrent généralement des diamètres plus petits |
| Relations | Fileté / à bride / soudé | Choisissez en fonction de la disposition de la tuyauterie et des exigences d'installation |
| Médias compatibles | Vapeur / eau chaude / fioul / gaz / fluides chimiques | Confirmer la compatibilité du matériau avec le support réel |
Les exigences réelles en matière de pression, de température, de mouvement, de fréquence de cycle et de fatigue doivent être confirmées pour chaque projet. Des conceptions personnalisées peuvent être envisagées lorsque les configurations standards ne répondent pas aux conditions d'installation.
Quels sont les principaux avantages ?
1. Performance fiable à des températures élevées
Les soufflets métalliques sont particulièrement adaptés aux applications où les températures dépassent la plage de fonctionnement pratique de nombreux composants flexibles conventionnels. Selon le choix des matériaux et la conception, la construction en acier inoxydable peut supporter des environnements thermiques exigeants.
2. Réduction du stress des pipelines
Les mouvements thermiques peuvent progressivement créer des charges excessives au niveau des points fixes et des connexions des équipements. En introduisant une flexibilité contrôlée, le joint de dilatation aide à redistribuer le mouvement et à réduire la concentration des contraintes dans les zones critiques.
3. Meilleure résistance aux vibrations
Lorsque les machines génèrent des vibrations continues ou intermittentes, une connexion métallique flexible peut aider à isoler le mouvement entre l'équipement et la tuyauterie. Cela peut contribuer à améliorer la stabilité du système lorsque le joint est correctement sélectionné et installé.
4. Options d'installation flexibles
Les configurations filetées, bridées et soudées permettent d'intégrer des joints de dilatation dans différentes architectures de pipelines. Les produits filetés de petit diamètre peuvent être utiles autour des connexions d'équipements compacts, tandis que les conceptions à brides et soudées peuvent convenir à des systèmes de tuyauterie industrielle plus grands.
5. Performance cyclique à long terme
La tuyauterie industrielle peut subir des milliers de cycles de chauffage et de refroidissement au cours de sa durée de vie. La géométrie correcte du soufflet, la sélection des matériaux, la qualité du formage et le contrôle des mouvements sont donc importants pour obtenir des performances de fatigue fiables.
Où est-il couramment utilisé ?
Un joint de dilatation en métal ondulé est utile partout où une tuyauterie rigide doit s'adapter à un déplacement thermique ou à un mouvement mécanique. Les domaines d'application typiques comprennent :
- Pipelines de traitement pétrochimique
- Centrales de production d'électricité
- Systèmes de vapeur et de chaudière
- Systèmes CVC haute température
- Équipement de four industriel
- Installations de traitement du pétrole et du gaz
- Pipelines de traitement chimique
- Systèmes d'ingénierie maritime
- Connexions d'équipements mécaniques
- Systèmes de transport de fluides à haute température
Par exemple, une canalisation de vapeur reliant une chaudière à un équipement en aval peut subir une dilatation thermique importante lors du démarrage. Sans compensation de mouvement adéquate, cette expansion peut imposer des charges supplémentaires sur les supports de tuyaux et les buses des équipements. Un joint de dilatation à soufflet correctement conçu fournit une zone désignée où ce mouvement peut se produire.
Comment sélectionner le bon produit ?
La sélection des produits doit être basée sur des données techniques plutôt que sur l'apparence ou le diamètre nominal uniquement. Avant de demander un devis, les acheteurs doivent préparer les informations suivantes :
- Diamètre nominal du tuyau :Identifiez la taille DN requise et les dimensions de connexion.
- Température de fonctionnement :Spécifiez les températures normales, minimales et maximales.
- Pression de fonctionnement :Inclure la pression de service normale et maximale.
- Exigences de mouvement :Définissez le mouvement axial, latéral ou angulaire attendu.
- Médias:Identifiez si le système transporte de la vapeur, de l'eau, du pétrole, du gaz, des produits chimiques ou un autre fluide.
- Exigences matérielles :Sélectionnez SS304, SS316, SS321 ou un autre alliage approprié en fonction de l'environnement.
- Méthode de connexion :Déterminez si des extrémités filetées, à brides ou soudées sont nécessaires.
- Conditions de pose :Tenez compte de l'espace disponible, des supports de tuyaux, des guides, des ancrages et des connexions d'équipement.
Il est également important de distinguer un joint de dilatation d’un connecteur flexible général. Les joints de dilatation sont conçus en fonction d'exigences spécifiques de mouvement et de fatigue, de sorte que la géométrie du soufflet et les contraintes du système doivent être évaluées dans le cadre de la conception complète de la tuyauterie.
Foire aux questions
Q1 : Quel est l’objectif principal d’un joint de dilatation en tôle ondulée ?
Son objectif principal est de compenser la dilatation thermique et les mouvements mécaniques contrôlés dans les systèmes de tuyauterie tout en réduisant les contraintes transférées aux composants rigides.
Q2 : Les joints de dilatation métalliques peuvent-ils être utilisés pour les conduites de vapeur ?
Oui. Les joints de dilatation à soufflet en acier inoxydable sont couramment utilisés dans les canalisations de vapeur et de chaudières, à condition que le matériau sélectionné, la pression nominale, la température nominale et la capacité de mouvement correspondent aux conditions de fonctionnement.
Q3 : Quels matériaux sont couramment utilisés ?
Les options courantes incluent l’acier inoxydable SS304, SS316 et SS321. Des alliages personnalisés peuvent également être envisagés lorsqu’une résistance plus élevée à la corrosion ou des conditions de fonctionnement spécialisées l’exigent.
Q4 : Les joints de dilatation filetés conviennent-ils aux petits pipelines ?
Oui. Les configurations filetées sont particulièrement adaptées aux canalisations de plus petit diamètre, aux connexions d'équipements et aux installations où l'espace est limité.
Q5 : Quelle est la différence entre un mouvement axial, latéral et angulaire ?
Le mouvement axial se produit le long de l'axe du tuyau, le mouvement latéral se produit latéralement et le mouvement angulaire implique une rotation entre les sections de tuyau connectées. Le type de mouvement requis doit être identifié avant de sélectionner un joint de dilatation.
Q6 : Le produit peut-il être personnalisé ?
Oui. En fonction des exigences du projet, la personnalisation peut impliquer la qualité du matériau, la taille, la pression nominale, la configuration des connexions et d'autres paramètres techniques.
Pensées finales
Un bien conçuJoint de dilatation en métal ondulépeut jouer un rôle important dans la protection des canalisations industrielles contre la dilatation thermique, les vibrations, les déplacements mécaniques et les contraintes accumulées. Avec des soufflets en acier inoxydable, de multiples options de connexion et des paramètres d'ingénierie configurables, il peut être adapté aux applications exigeantes dans les domaines de la production d'énergie, de la pétrochimie, du traitement chimique, du CVC, de la marine et des systèmes de fluides à haute température. JIDONGDA prend en charge des solutions de joints de dilatation métalliques personnalisées basées sur les exigences spécifiques au projet en matière de taille, de matériau, de pression, de température, de mouvement et de connexion. Si vous sélectionnez un joint de dilatation pour une nouvelle installation ou remplacez un composant existant,Contactez-nouspour discuter de vos conditions d’exploitation et demander une solution industrielle adaptée.
