JIDONGDAfournit leJoint de dilatation en caoutchouc à double sphèrepour les systèmes de canalisations industrielles qui nécessitent une isolation fiable contre les vibrations, une compensation des mouvements et une flexibilité de connexion. Conçu avec un corps en caoutchouc à double sphère, des couches de tissu renforcées et une protection en maille d'acier inoxydable, ce composant flexible convient aux applications de tuyauterie exigeantes impliquant des pompes, des compresseurs, des systèmes d'eau, de l'air, de l'huile, des produits chimiques doux et d'autres fluides industriels.
Un joint de dilatation à double sphère est conçu pour absorber le mouvement du pipeline tout en contribuant à réduire les vibrations et les contraintes transférées des équipements connectés au système de tuyauterie. Par rapport à une structure à sphère unique, sa géométrie à deux sphères offre une flexibilité et une absorption des mouvements supplémentaires. JIDONGDA propose des joints de dilatation en caoutchouc renforcé utilisant des matériaux tels que l'EPDM, le NBR et le néoprène, avec un renfort en tissu multicouche et une couche externe de treillis en acier inoxydable. Selon la conception, les spécifications disponibles peuvent couvrir les classes de pression DN32 à DN600, PN10/PN16/PN25 et les plages de température de -20°C à +120°C, avec des composés spéciaux disponibles pour des températures plus élevées.
Table des matières
- Qu'est-ce qu'un joint de dilatation en caoutchouc à double sphère ?
- Pourquoi est-ce important dans les systèmes de tuyauterie industrielle ?
- Comment est construit le joint ?
- Quels sont les principaux avantages en termes de performances ?
- Quelles spécifications techniques les acheteurs doivent-ils vérifier ?
- Où peut-il être utilisé ?
- Comment les acheteurs doivent-ils sélectionner le bon modèle ?
- Que faut-il prendre en compte lors de l'installation ?
- Foire aux questions
- Comment demander une solution personnalisée ?

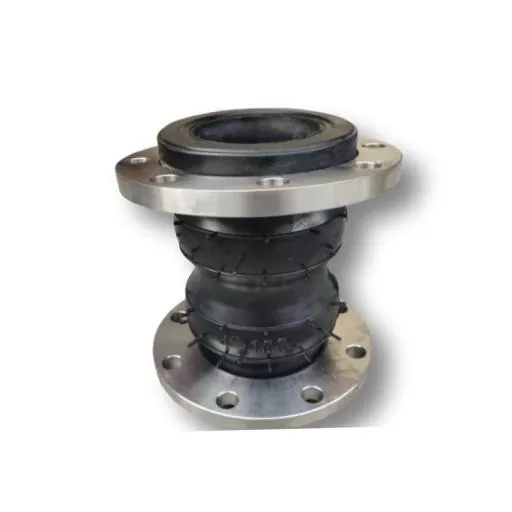

Qu'est-ce qu'un joint de dilatation en caoutchouc à double sphère ?
Un joint de dilatation en caoutchouc à double sphère est un composant de raccordement de canalisation flexible composé de deux sections sphériques en caoutchouc. Son objectif principal est de s'adapter aux mouvements et de réduire la transmission des vibrations entre l'équipement et la tuyauterie connectée.
Contrairement aux raccords de tuyaux rigides, la structure en caoutchouc flexible peut répondre aux mouvements axiaux, latéraux et angulaires. Cela rend le joint particulièrement utile autour des équipements rotatifs ou alternatifs où les vibrations et les fluctuations de pression peuvent exercer une contrainte supplémentaire sur les pipelines.
La configuration à double sphère est particulièrement utile lorsqu'un système de tuyauterie nécessite une plus grande flexibilité et une plus grande absorption des vibrations qu'un connecteur classique à une seule sphère ne peut fournir. La géométrie sphérique répartit le mouvement à travers le corps en caoutchouc flexible plutôt que de concentrer tous les mouvements sur un point de connexion rigide.
Pour les acheteurs comparant les joints de dilatation en caoutchouc, la conception à double sphère doit être évaluée en fonction de la pression de fonctionnement, de la température, du fluide, des exigences de mouvement, de la configuration des brides et des conditions d'installation.
Pourquoi est-ce important dans les systèmes de tuyauterie industrielle ?
Les pipelines industriels sont rarement exposés à des conditions complètement statiques. Les pompes démarrent et s'arrêtent, les compresseurs génèrent des vibrations mécaniques, les fluides créent des fluctuations de pression et les changements de température provoquent la dilatation ou la contraction des composants connectés.
Sans flexibilité adéquate, ces forces dynamiques peuvent être transférées directement dans les tuyaux, brides, vannes, pompes et autres équipements. Au fil du temps, des charges répétées peuvent contribuer à la fatigue, aux contraintes de connexion, aux fuites ou à l'usure prématurée des composants.
Un joint de dilatation flexible permet d’isoler ces effets. Son corps en caoutchouc offre une zone de mouvement contrôlée entre les sections de tuyauterie rigide, tandis que des couches de renfort soutiennent la structure sous les charges de fonctionnement.
- Absorbe les vibrations générées par l’équipement.
- Compense le mouvement du pipeline.
- Aide à réduire la concentration du stress autour des connexions.
- S'adapte aux mouvements thermiques et aux tolérances d'installation.
- Prend en charge un fonctionnement plus stable des systèmes de tuyauterie dynamiques.
- Aide à protéger les équipements connectés contre la transmission excessive de vibrations.
Comment est construit le joint ?
Les performances d'un joint de dilatation flexible dépendent fortement de sa géométrie, de son composé de caoutchouc, de sa structure de renforcement et de la conception des connexions. Une configuration typique à double sphère renforcée combine plusieurs couches fonctionnelles.
Corps en caoutchouc à double sphère
La géométrie à deux sphères crée une section de travail flexible capable de gérer les mouvements dans plusieurs directions. La structure incurvée permet également une déformation sans recourir à une connexion totalement rigide.
Renfort de tissu multicouche
Un renfort en tissu est incorporé au corps en caoutchouc pour améliorer la résistance à la pression et la durabilité à la fatigue. La structure de renforcement est sélectionnée en fonction de la classe de pression requise et des conditions d'application.
Protection en maille d'acier inoxydable
Une couche externe de treillis en acier inoxydable peut fournir une protection mécanique et un support structurel supplémentaires. Il est particulièrement utile dans les environnements où le joint de dilatation est exposé à des charges dynamiques et à des vibrations répétées.
Connexion à bride
Les extrémités à brides constituent une méthode pratique pour connecter le joint flexible à la tuyauterie existante. Les dimensions correctes des brides, les modèles de boulons, la sélection des joints et l'alignement sont importants pour maintenir les performances d'étanchéité.
Quels sont les principaux avantages en termes de performances ?
La valeur d’un joint de dilatation en caoutchouc à double sphère s’étend au-delà de la simple flexibilité du pipeline. Sa construction répond à plusieurs défis courants rencontrés dans les systèmes de tuyauterie industrielle.
| Fonctionnalité de performances | Avantage d'ingénierie | Exigence typique |
|---|---|---|
| Géométrie à double sphère | Offre une flexibilité accrue et une absorption des mouvements | Systèmes de tuyauterie dynamiques |
| Renfort en tissu | Améliore la résistance à la pression et la durabilité à la fatigue | Canalisations sous pression |
| Maille en acier inoxydable | Fournit une protection mécanique supplémentaire | Environnements à fortes vibrations |
| Flexibilité du caoutchouc | Réduit la transmission des vibrations | Pompes et compresseurs |
| Connexion à bride | Prend en charge une installation et une étanchéité stables | Réseaux de canalisations industrielles |
| Composés de caoutchouc personnalisés | Permet une adaptation à différents milieux et températures | Applications spécialisées |
Ces caractéristiques rendent le produit adapté aux applications dans lesquelles un connecteur rigide conventionnel peut ne pas offrir suffisamment de flexibilité ou d'isolation contre les vibrations.
Quelles spécifications techniques les acheteurs doivent-ils vérifier ?
Le choix d'un joint flexible doit commencer par les conditions de fonctionnement réelles plutôt que par la simple sélection d'un diamètre nominal de tuyau. Les spécifications suivantes sont particulièrement importantes lors de l’évaluation d’une conception à double sphère.
| Spécification | Gamme disponible/typique |
|---|---|
| Structure | Corps en caoutchouc double sphère + renfort en tissu + maille en acier inoxydable |
| Matériaux en caoutchouc | EPDM, NBR, Néoprène, composés personnalisés |
| Renforcement | Tissu multicouche et treillis métallique en acier inoxydable |
| Pression de service | PN10 / PN16 / PN25, selon structure |
| Plage de température | -20°C à +120°C ; composés spéciaux jusqu'à +150°C |
| Mouvement | Compensation axiale, latérale et angulaire |
| Taille nominale | DN32 à DN600 ; tailles plus grandes disponibles par personnalisation |
| Connexion | Raccords à brides ou sur mesure |
| Médias compatibles | Eau, air, huile, produits chimiques doux et fluides industriels |
La sélection réelle doit toujours être basée sur la conception complète du système. La pression, la température, la composition du fluide, l'amplitude du mouvement, les dimensions des brides et l'environnement d'installation doivent être confirmés avant la production.
Où peut-il être utilisé ?
Une connexion flexible à double sphère est particulièrement adaptée aux systèmes de tuyauterie où les vibrations, les mouvements ou les contraintes mécaniques ne peuvent pas être complètement éliminés.
Systèmes de pompes et de compresseurs
Les pompes et les compresseurs sont des sources courantes de vibrations mécaniques. L'installation d'un joint flexible à proximité de l'équipement peut contribuer à limiter le transfert de vibrations dans la canalisation connectée.
Tuyauterie d'eau et de fluide
Le traitement de l'eau, la circulation de l'eau industrielle et les systèmes généraux de transport de fluides peuvent utiliser des joints de dilatation en caoutchouc pour s'adapter au mouvement tout en conservant des connexions flexibles.
Lignes de processus industriels
Les systèmes transportant des huiles, de l'air, des produits chimiques doux et d'autres fluides industriels compatibles peuvent utiliser différents composés de caoutchouc en fonction de la résistance requise au fluide.
Dispositions de pipelines complexes
Lorsque plusieurs sections de tuyaux, connexions d'équipements et tolérances structurelles créent des problèmes d'alignement, un joint flexible correctement sélectionné peut fournir une capacité de mouvement supplémentaire.
Comment les acheteurs doivent-ils sélectionner le bon modèle ?
Les équipes d’approvisionnement doivent fournir des informations opérationnelles détaillées lorsqu’elles demandent un devis. Cela permet au fabricant d'adapter le composé de caoutchouc, le renforcement, la taille, la pression nominale et la configuration de connexion à l'application réelle.
- Confirmer le diamètre du tuyau :Identifiez le DN requis ou la taille nominale du tuyau.
- Vérifier la pression de service :Sélectionnez une classe de pression adaptée aux conditions de fonctionnement normales et transitoires.
- Identifiez la température de fonctionnement :Tenez compte à la fois de la température normale et de la température maximale potentielle.
- Précisez le support :L'eau, l'huile, l'air, les produits chimiques et autres fluides peuvent nécessiter différents composés de caoutchouc.
- Mesurer le mouvement :Déterminez le mouvement axial, latéral et angulaire attendu.
- Confirmer les dimensions de la bride :Les modèles de trous de boulons et les dimensions de connexion doivent correspondre au pipeline.
- Considérez l'environnement d'installation :L'exposition extérieure, l'intensité des vibrations et les équipements environnants peuvent affecter la configuration finale.
Fournir ces détails à un stade précoce peut réduire les erreurs de spécification et rendre la personnalisation OEM plus efficace.
Que faut-il prendre en compte lors de l'installation ?
Même un joint de dilatation correctement conçu nécessite une installation correcte. Le corps flexible ne doit pas être considéré comme un substitut au support ou à l’alignement adéquat des tuyaux.
- Vérifiez l’alignement de la bride avant de serrer les boulons.
- Utilisez des joints compatibles et des fixations correctement spécifiées.
- Évitez les étirements, compressions ou torsions excessifs lors de l’installation.
- Assurez-vous que la tuyauterie adjacente est correctement soutenue.
- Empêchez les objets pointus ou les composants externes d'endommager le corps en caoutchouc.
- Vérifiez que le mouvement de fonctionnement reste dans la plage de compensation conçue.
- Inspectez périodiquement le joint pour déceler toute usure visible, fissuration, déformation ou problème de connexion.
Une installation correcte aide le joint à fonctionner conformément à sa conception prévue et peut réduire les charges mécaniques inutiles sur l'élément flexible.
Foire aux questions
1. Quel est le principal avantage d’un joint de dilatation en caoutchouc à double sphère ?
Le principal avantage fonctionnel est sa capacité à fournir une absorption accrue des mouvements et une isolation des vibrations grâce à une structure flexible à double sphère.
2. Quels matériaux sont disponibles pour le corps en caoutchouc ?
Les options de matériaux courants incluent l'EPDM, le NBR et le néoprène. Des composés de caoutchouc personnalisés peuvent également être envisagés lorsque le milieu de fonctionnement ou la température nécessitent une formulation spécifique.
3. Quelles pressions nominales sont disponibles ?
En fonction des exigences de structure et d'application, des configurations peuvent être conçues pour les classes de pression de service PN10, PN16 ou PN25.
4. Quelles tailles peuvent être personnalisées ?
La gamme de produits référencée couvre le DN32 au DN600, tandis que des tailles plus grandes peuvent être envisagées en fonction des exigences du projet et des spécifications techniques.
5. Peut-il être utilisé à proximité de pompes et de compresseurs ?
Oui. Les pompes et les compresseurs sont des emplacements d'installation typiques car ces machines peuvent générer des vibrations et des charges dynamiques qui doivent être isolées des canalisations connectées.
6. Le type de connexion peut-il être personnalisé ?
Oui. Des connexions à brides sont disponibles et des raccords sur mesure peuvent être développés en fonction de la configuration du pipeline et des exigences du projet.
Comment demander une solution personnalisée ?
Pour les acheteurs industriels, la sélection du joint flexible approprié est une combinaison de spécifications de produit et d'ingénierie du système. JIDONGDA propose des solutions personnalisées de joints de dilatation en caoutchouc couvrant différents diamètres, composés de caoutchouc, structures de renforcement, exigences de pression et configurations de connexion. Lorsque vous demandez un devis, fournissez la taille du tuyau, la pression de fonctionnement, la température, le fluide, les exigences de mouvement, les dimensions des brides et l'environnement d'application dans la mesure du possible. Ces détails permettent au fabricant d'évaluer plus précisément la configuration appropriée.
Si vous recherchez une connexion flexible et fiable pour une pompe, un compresseur, une conduite d'eau, un système de processus industriel ou toute autre application exigeante,Contactez-nouspour discuter de vos conditions de fonctionnement, de vos exigences de personnalisation, de vos spécifications techniques et de vos besoins de commande groupée avec JIDONGDA.
