Chine Fournisseur de tuyaux en caoutchouc haute pression

Construction du noyau

• Chambre à air:Formulé à partir de composés de caoutchouc synthétique tels que le NBR (nitrile), l'EPDM, le SBR ou le néoprène. Le choix dépend du fluide véhiculé. Le NBR excelle dans la résistance à l’huile et au carburant, tandis que l’EPDM supporte l’eau et la vapeur à haute température. JIDONGDA utilise des mélanges personnalisés pour obtenir une compatibilité optimale avec les huiles hydrauliques, les fluides à base d'eau et les produits chimiques agressifs.

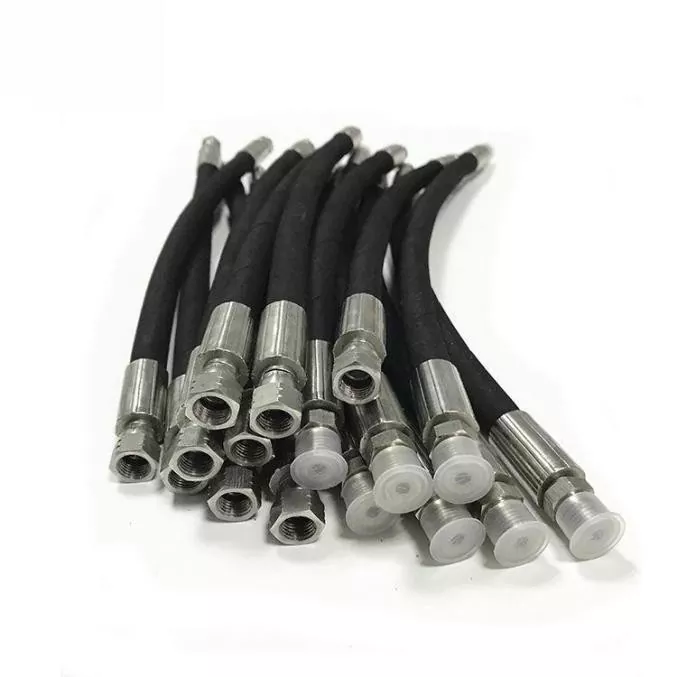

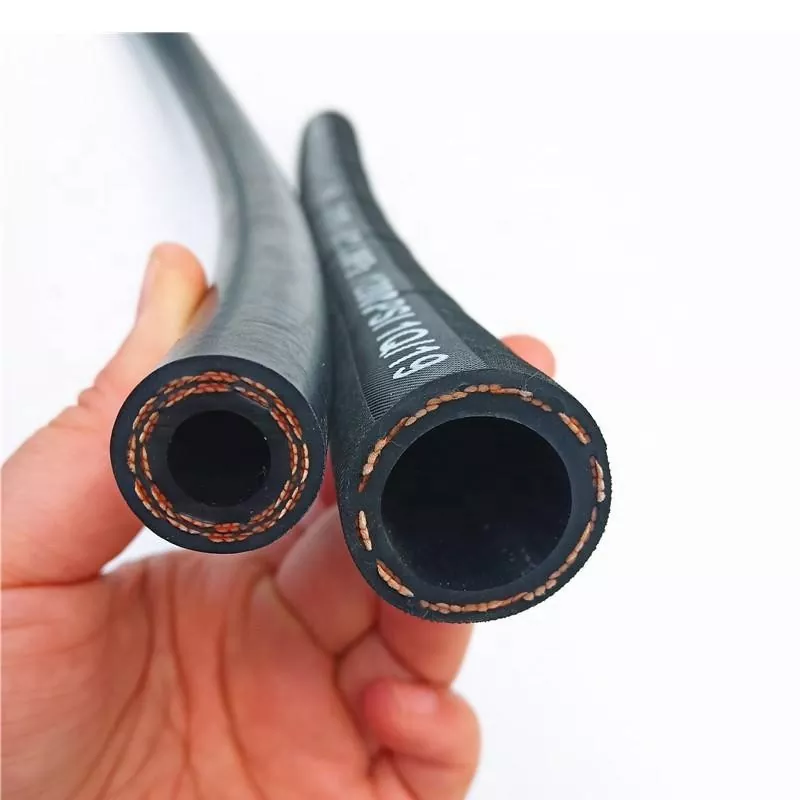

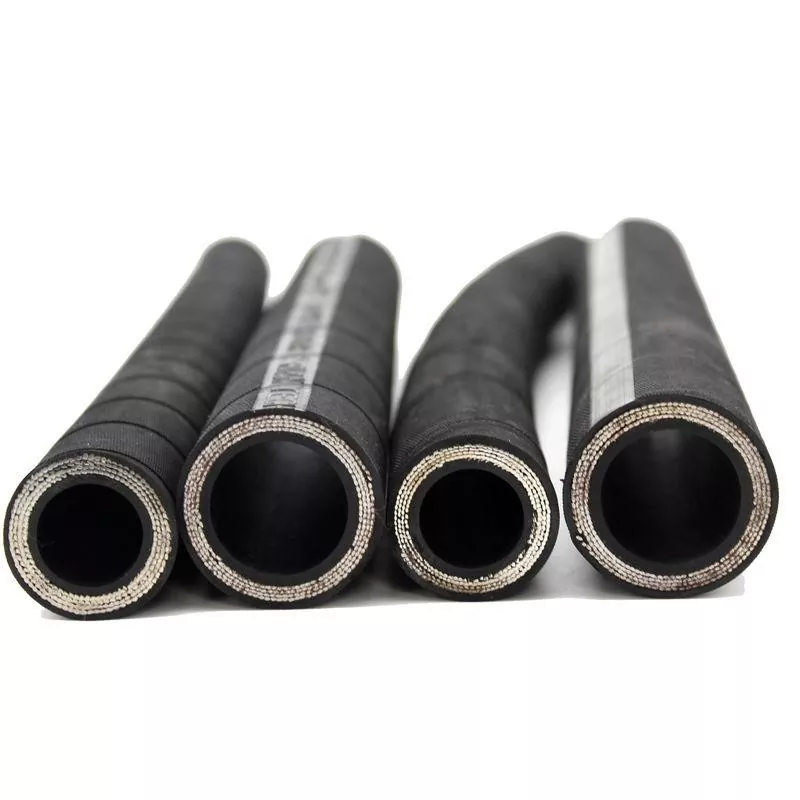

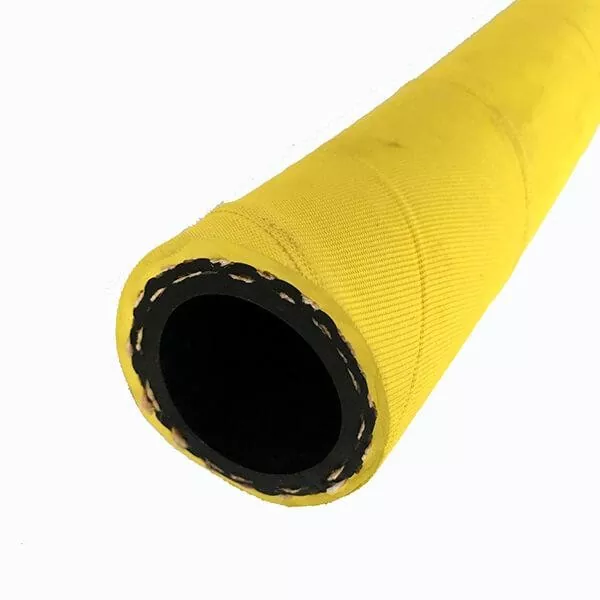

• Couche de renfort :C’est le cœur de la capacité de résistance à la pression. Plusieurs couches de tresse de fil d'acier à haute résistance ou de fil d'acier enroulé en spirale sont noyées dans le caoutchouc. Certaines conceptions utilisent un tressage textile pour une pression modérée. Pour les exigences de pression extrêmement élevées, quatre ou six couches de renfort en fil spiralé sont courantes. Les tuyaux JIDONGDA présentent des angles de tressage et des tensions de fil étroitement contrôlés pour maximiser la résistance à l'éclatement tout en préservant la flexibilité.
• Couverture extérieure :Offre une résistance à l’abrasion, à l’ozone, aux intempéries et à l’huile. Généralement fabriqué à partir de néoprène ou de caoutchouc synthétique avec des traitements de surface supplémentaires. Les couvertures de JIDONGDA sont conçues avec une finition lisse ou enveloppée, et des couvertures spéciales approuvées par MSHA sont disponibles pour les applications minières.

Foire aux questions

Quels facteurs de sécurité dois-je appliquer lors du choix d’un tuyau en caoutchouc haute pression ?

La norme industrielle est un facteur de sécurité de 4 : 1 entre la pression d’éclatement et la pression de service maximale. Cependant, les applications dynamiques avec des pics de pression ou des cycles d'impulsion nécessitent souvent un facteur plus élevé, tel que 5:1 ou 6:1.JIDONGDAL'équipe d'ingénierie peut vous aider à calculer la marge de sécurité appropriée en fonction de l'ondulation de la pompe, de l'accélération et du profil de pression du système. Ne dépassez jamais la pression de service publiée par le fabricant et envisagez toujours un déclassement en température.

Comment la température affecte-t-elle les performances d’un tuyau en caoutchouc ?

À mesure que la température augmente, les composés de caoutchouc se ramollissent et la résistance du renfort peut diminuer. Par exemple, un tuyau NBR évalué à 4 000 psi à 100 °C pourrait ne supporter que 3 200 psi à 120 °C. JIDONGDA fournit des courbes de déclassement dans ses catalogues techniques. Pour une utilisation continue à haute température supérieure à 120 °C, envisagez des tuyaux avec des chambres à air en HNBR ou EPDM et une isolation appropriée. Les basses températures peuvent rendre le caoutchouc cassant ; un tuyau évalué à -40 °F doit toujours être manipulé avec précaution près de cette limite.

À quelles normes les tuyaux en caoutchouc JIDONGDA sont-ils conformes ?

Les tuyaux JIDONGDA sont fabriqués pour respecter ou dépasser les séries SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 et DIN 20022/20023. De nombreux tuyaux sont également homologués MSHA pour l'exploitation minière. Des certifications complètes et des rapports de tests par lots sont fournis sur demande.

Comment mesurer correctement la longueur d’un flexible en caoutchouc haute pression ?

Mesurez d'une face d'étanchéité à l'autre le long de la ligne centrale du tuyau, y compris les extrémités des raccords. Tenir compte des courbures de routage et de la dilatation thermique. JIDONGDA propose un guide de mesures et peut fabriquer des assemblages personnalisés sur site. L'utilisation de la bonne longueur évite toute contrainte excessive sur les raccords et prolonge la durée de vie.

Quelles sont les causes de la défaillance d’un tuyau en caoutchouc et comment puis-je l’éviter ?

Les modes de défaillance courants incluent : l'érosion interne des tubes due à une vitesse de fluide élevée (dépassant le débit recommandé), la fatigue des renforts due à des coups de bélier excessifs, l'abrasion externe due au frottement contre d'autres tuyaux ou pièces de machine et une incompatibilité chimique provoquant un gonflement ou un durcissement. Évitez les pannes en utilisant la feuille de travail d'application de JIDONGDA pour faire correspondre le tuyau au fluide et à la pression, en installant des manchons de protection ou des protections de tuyau dans les zones difficiles et en mettant en œuvre un programme d'inspection régulier.
