Qu'est-ce qu'un raccord à virole et comment fonctionne-t-il dans les systèmes de connexion de tubes ?

Une pelle de chantier perd soudainement la pression hydraulique. L'opérateur sort et repère une flaque d'huile qui coule d'un joint situé sous la machine. L'équipe de maintenance arrive, diagnostique le problème comme un raccord desserré et le resserre. Mais la fuite revient dans l’heure. Le problème n’est pas l’étanchéité ; c'est le raccord de virole à l'intérieur qui a perdu son adhérence. Ce scénario se produit quotidiennement dans les ateliers et les chantiers, souvent parce que les personnes travaillant sur l'équipement ne comprennent pas parfaitement le composant qu'elles serrent. LeRaccord de viroleest l’un des éléments les plus courants mais aussi les plus mal compris dans les systèmes hydrauliques. Il est petit, peu coûteux et facile à négliger, mais un raccord de virole fonctionnant correctement fait la différence entre un système hydraulique fiable et une fuite chronique.

Un raccord à virole est un dispositif de compression mécanique qui crée un joint étanche entre un tube et un corps de raccord. Il fonctionne selon un principe simple mais élégant : lorsqu'un écrou est serré, il force un anneau conique (la virole) à se comprimer radialement contre la paroi du tube. Cette compression crée deux effets critiques : un joint métal sur métal qui empêche le fluide de s'échapper et une adhérence mécanique qui empêche le tube de se retirer sous pression. Le raccord de virole ne repose pas sur des adhésifs, des produits d'étanchéité ou des joints ; il utilise l'élasticité et la plasticité du métal pour former une connexion permanente et fiable. Cet article vous fera plonger en profondeur dans le monde des ferrules, en explorant son anatomie, sa physique de fonctionnement, ses différents types et les spécifications techniques qui définissent un produit de qualité. Nous aborderons également les techniques d'installation pratiques et les scénarios de dépannage courants. À la fin, vous comprendrez pourquoi ce petit composant mérite bien plus d’attention qu’il n’en reçoit habituellement.

Table des matières

• 1. Qu'est-ce qu'un raccord à virole ?
• 2. Comment fonctionne un raccord à virole pour créer un joint étanche ?
• 3. Quels sont les différents types de raccords à virole et où sont-ils utilisés ?
• 4. Quelles spécifications techniques définissent un raccord à virole de haute qualité ?
• 5. Comment installer et dépanner correctement un raccord à virole ?
• Foire aux questions (FAQ)
• À propos du fabricant
• Conclusion

Qu'est-ce qu'un raccord de virole ?

A Raccord de viroleest un composant de précision utilisé pour connecter un tube à un corps de raccord dans les systèmes hydrauliques et pneumatiques. Il s’agit d’une petite pièce métallique en forme d’anneau qui, lorsqu’elle est comprimée, crée un joint et assure une rétention mécanique. Le mot « virole » dérive du latin « ferrum », qui signifie fer, reflétant sa nature métallique. Dans sa forme la plus simple, un raccord de virole est un manchon qui s'adapte à l'extrémité d'un tube. Lorsque l'écrou du raccord est serré, la virole est poussée contre une surface conique du corps du raccord, ce qui la déforme et saisit le tube. Cette déformation est permanente ; une fois qu'un raccord de virole a été correctement comprimé, il ne peut pas être réutilisé dans un nouvel emplacement et il restera en place même en cas de vibrations extrêmes.

Pour comprendre le raccord de la virole, imaginez votre main tenant un bâton en bois. Vos doigts s’enroulent autour du bâton en appliquant une pression de tous les côtés. Plus vous serrez fort, plus la prise est serrée. Le Ferrule Fitting fonctionne sur le même principe, mais avec une différence cruciale : le Ferrule Fitting n'est pas seulement une pince ; cela crée également un sceau. La virole est conique et lorsqu'elle est forcée dans la conicité correspondante à l'intérieur du corps du raccord, elle subit une déformation plastique contrôlée. La surface extérieure de la virole scelle contre le corps du raccord, tandis que la surface intérieure mord dans la paroi du tube. Cette double action (étanchéité et préhension) est ce qui rend le raccord à virole si efficace. Le tube n'est ni collé ni soudé ; elle est mécaniquement verrouillée et scellée par la déformation de la virole.

L'anatomie d'un raccord de virole se compose de trois composants principaux :

• Corps de montage :Le boîtier principal qui contient le siège conique et assure la connexion externe (filetée ou soudée). Il est généralement fabriqué en acier inoxydable, en laiton ou en acier au carbone.
• Virole:L'anneau de compression qui se déforme pour sceller et saisir le tube. C'est le cœur de l'essayage. Sa géométrie, son matériau et sa finition de surface sont essentiels à la performance du raccord.
• Noix:Le collier fileté extérieurement qui applique la force axiale pour comprimer la virole dans le corps du raccord. La conception de l'écrou affecte le couple requis et la facilité d'installation.

Le raccord à virole est unique parmi les méthodes de connexion de tubes car il ne nécessite aucune préparation particulière de l'extrémité du tube : pas d'évasement, de brasage ou de soudage. Le tube est simplement coupé d'équerre, ébavuré et inséré. Cette simplicité est l'une des principales raisons pour lesquelles les raccords à virole sont si largement utilisés dans des applications allant des conduites de frein automobiles aux plates-formes pétrolières offshore.

Comment fonctionne un raccord à virole pour créer un joint étanche ?

Pour comprendre comment unRaccord de virolefonctionne, il faut imaginer ce qui se passe à l'intérieur du raccord lors du serrage. C'est un petit drame de forces, de déformations et d'étanchéité, le tout se déroulant dans un espace de quelques millimètres. Le processus peut être décomposé en quatre étapes physiques distinctes, chacune contribuant à l’étanchéité et à l’adhérence finales.

Étape 1 : insertion et premier contact.Le tube est coupé d'équerre et ébavuré, puis inséré dans le corps du raccord jusqu'à ce qu'il touche un épaulement ou soit maintenu à une profondeur d'insertion spécifiée. Le raccord de virole est glissé sur le tube, suivi de l'écrou. L'écrou est ensuite démarré sur les filetages du corps du raccord. À ce stade, il n’y a aucun contact entre la virole et les surfaces d’étanchéité. La virole est simplement posée sur le tube, prête à être activée.

Étape 2 : Engagement de la virole.Lorsque l'écrou est serré, il entre en contact avec la face arrière de la virole. La virole commence à se déplacer axialement dans le corps du raccord, entrant dans la conicité du siège. L'angle de conicité est critique : généralement entre 24 et 60 degrés, selon la conception du raccord. Le bord d'attaque de la virole entre en contact avec le cône du corps du raccord et la force exercée par l'écrou commence à faire avancer la virole.

Étape 3 : Déformation de la virole.A ce stade, la virole commence à se déformer. La géométrie de la virole est conçue pour qu'elle soit plus solide à l'arrière et plus faible à l'avant. À mesure que l'écrou continue de se serrer, la section avant de la virole, qui est plus fine et possède une section transversale plus petite, commence à s'effondrer vers l'intérieur. Cet effondrement vers l'intérieur est la « morsure » que le raccord de virole fait dans le tube. Le diamètre intérieur de la virole diminue et son bord d'attaque coupe la paroi du tube, créant ainsi un verrouillage mécanique. Simultanément, la surface extérieure de la virole est pressée contre le cône du corps du raccord, créant ainsi la surface d'étanchéité principale.

Étape 4 : Verrouillage élastique final.Lors de la dernière étape, la virole a été entièrement comprimée. Il a subi une déformation élastique et plastique. La composante élastique est cruciale : la virole, tel un ressort comprimé, exerce une force continue vers l'extérieur contre le corps du raccord et une force continue vers l'intérieur contre le tube. Cette force soutenue, connue sous le nom de « force d'étanchéité », est ce qui maintient l'intégrité de la connexion au fil du temps, même en cas de cycles thermiques et de fluctuations de pression. Le tube est maintenant verrouillé en place et scellé.

Que se passe-t-il lorsque la vibration desserre l'écrou ? Si l'écrou recule légèrement, la récupération élastique de la virole (son comportement semblable à un ressort) maintient les surfaces d'étanchéité en contact. C'est pourquoi un raccord à virole correctement installé peut rester sans fuite même après des années de service. Cependant, si l’écrou est trop serré, la virole peut dépasser sa limite élastique, entraînant une déformation plastique excessive. Cette condition, connue sous le nom de « creux », peut détruire la virole et créer un chemin de fuite. C'est la raison pour laquelle de nombreuses défaillances des raccords de virole sont causées par un couple incorrect.

Quels sont les différents types de raccords à virole et où sont-ils utilisés ?

LeRaccord de virolen’est pas un produit unique et monolithique. Il est disponible en plusieurs configurations distinctes, chacune optimisée pour des applications, des plages de pression et des conditions environnementales spécifiques. Comprendre les différences est essentiel pour sélectionner le bon raccord de virole pour un travail donné. Les trois types les plus courants sont la virole simple, la virole double et la virole de type W.

Raccords à virole unique.Comme son nom l'indique, la virole unique utilise un seul élément de virole pour assurer à la fois les fonctions d'étanchéité et de préhension. Cette virole est généralement conçue avec un bord d'attaque tranchant qui mord dans le tube tandis que sa surface extérieure assure l'étanchéité contre le corps du raccord. Les raccords à virole simple sont simples, comportent moins de pièces et sont souvent moins coûteux que les conceptions à double virole. Ils sont couramment utilisés dans les applications basse à moyenne pression, telles que les systèmes pneumatiques, l'instrumentation et la plomberie industrielle générale. Cette simplicité a cependant un prix : la virole unique doit remplir deux fonctions simultanément, ce qui la rend moins tolérante aux erreurs d'installation et plus sensible à la finition de la surface des tubes.

Raccords à double virole.Le raccord à double virole est une conception plus sophistiquée qui sépare les fonctions d'étanchéité et de préhension en deux composants indépendants. La virole avant est conçue pour assurer l'étanchéité contre le corps du raccord, tandis que la virole arrière est conçue pour saisir le tube. Cette division du travail permet d'optimiser chaque virole pour sa fonction spécifique. La virole avant peut être fabriquée avec un matériau plus souple pour une meilleure étanchéité, tandis que la virole arrière peut être plus dure pour une meilleure adhérence. Les raccords à double virole sont largement utilisés dans les systèmes hydrauliques à haute pression, tels que ceux que l'on trouve dans les équipements de construction, les machines de moulage par injection et les plates-formes pétrolières offshore. Ils offrent une résistance supérieure aux vibrations et sont moins sensibles aux variations du couple d’installation.

Raccords de virole de type W.La virole de type W est une conception spécialisée, généralement fabriquée à partir d'un alliage d'acier inoxydable de haute qualité, avec un profil en « W » distinctif en section transversale. Cette forme unique permet à la virole d'absorber la dilatation et la contraction thermique sans perdre sa précharge. Les raccords à virole de type W sont principalement utilisés dans les applications à haute température, telles que le traçage de vapeur, les échangeurs de chaleur et la tuyauterie de four. On les retrouve également dans les systèmes cryogéniques où les variations extrêmes de température sont fréquentes. La conception de type W offre une répartition des contraintes plus uniforme, réduisant ainsi le risque de fissuration par corrosion sous contrainte dans les environnements exigeants.

Le tableau ci-dessous fournit un aperçu comparatif des trois principaux types de raccords à virole.

Quelles spécifications techniques définissent un raccord de virole de haute qualité ?

La performance d'unRaccord de viroleest déterminé par une combinaison de sélection de matériaux, de précision géométrique et de traitement de surface. Une virole mal fabriquée tombera en panne prématurément, tandis qu'une virole de haute qualité peut fournir des décennies de service fiable. Comprendre les spécifications techniques qui définissent un raccord à virole de haute qualité est essentiel pour les ingénieurs, les professionnels de l'approvisionnement et les équipes de maintenance qui doivent sélectionner le composant approprié pour leur application.

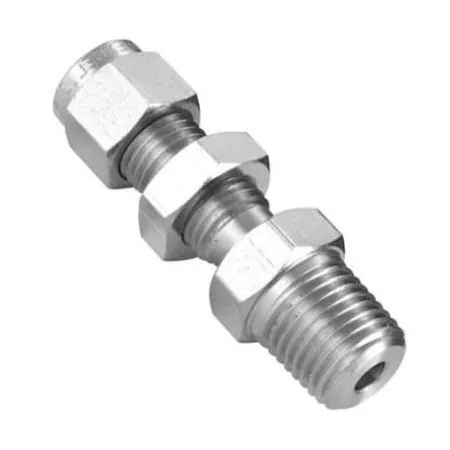

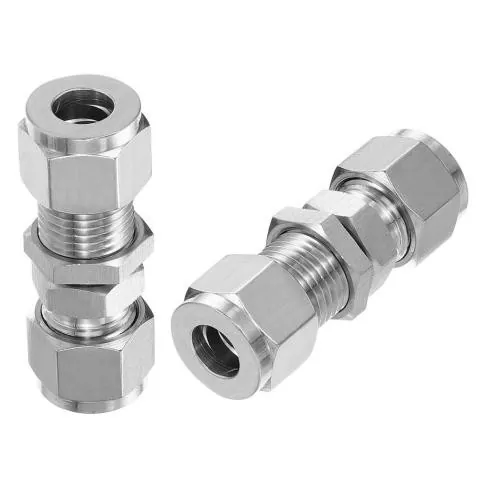

Dans notre usine, nous fabriquons des raccords à virole qui répondent aux normes les plus élevées de l'industrie. Nos produits de raccords à virole sont disponibles dans divers matériaux, notamment l'acier inoxydable 316L, le laiton et l'acier au carbone, avec des traitements de surface allant de la passivation au nickelage autocatalytique. Le tableau ci-dessous fournit une ventilation détaillée des principales spécifications techniques de notre gamme de raccords pour virole.

L’un des paramètres les plus critiques est la dureté superficielle de la virole. La virole doit être plus dure que le tube qu’elle saisit, mais pas au point de devenir cassante. Notre raccord de virole est traité thermiquement pour atteindre une dureté de surface de 58 à 62 HRC, ce qui offre l'équilibre optimal entre morsure et ténacité. La rugosité des surfaces d'étanchéité est également critique. Une surface trop rugueuse ne scellera pas correctement, tandis qu'une surface trop lisse risque de ne pas fournir suffisamment de friction pour que la virole « morde » le tube. Nous maintenons une rugosité de surface de 0,4 à 0,8 µm sur nos surfaces d'étanchéité, ce qui s'est avéré être la plage optimale pour l'étanchéité.

En plus de ces spécifications standard, nous proposons plusieurs options personnalisées pour les raccords de virole, notamment des matériaux spéciaux (par exemple, Inconel, Monel pour les environnements corrosifs) et des revêtements spéciaux (par exemple, revêtement PTFE pour réduire la friction). Notre équipe d'ingénieurs est disponible pour vous aider à sélectionner les spécifications de raccord de virole adaptées à votre application spécifique.

Comment installer et dépanner correctement un raccord de virole ?

Même la plus haute qualitéRaccord de viroleéchouera s’il n’est pas installé correctement. Une installation correcte est une compétence que tout technicien de maintenance et ingénieur doit maîtriser. Le processus est simple mais nécessite une attention aux détails à chaque étape. Le tableau ci-dessous présente les cinq étapes essentielles pour installer correctement un raccord à virole.

Malgré une installation minutieuse, des fuites et d’autres problèmes peuvent survenir. Lors du dépannage d'un raccord de virole, il est utile de suivre un processus systématique. Vous trouverez ci-dessous un guide de dépannage simplifié.

• Fuite détectée lors de l'installation initiale :Vérifiez l'équerrage du tube et la profondeur d'insertion. Un tube mal coupé ou une insertion incomplète est la cause la plus fréquente des fuites initiales. Réinstallez avec un nouveau raccord de virole.
• Fuite détectée après une période de fonctionnement :Vérifiez le couple de serrage de l'écrou. Les vibrations peuvent faire reculer l’écrou. Resserrer l'écrou peut résoudre le problème. Si la fuite persiste, inspectez la virole pour déceler tout dommage. Une virole peut avoir été trop serrée lors de la première installation, provoquant une déformation excessive.
• Le tube peut être tourné ou retiré :La virole n'a pas suffisamment saisi le tube. Cela est généralement dû à un serrage insuffisant ou à l’utilisation d’un tube de dureté incorrecte. Vérifiez le couple et vérifiez que le matériau du tube est compatible avec les spécifications du raccord de virole.
• La virole est visiblement fissurée ou cassée :Cela est souvent dû à un serrage excessif ou à un défaut de matériau. Remplacez le raccord de virole par une nouvelle unité et vérifiez le couple pour vous assurer qu'il ne dépasse pas la valeur recommandée.

Foire aux questions (FAQ)

Question 1 : Un raccord à virole peut-il être réutilisé après avoir été serré ?

Réponse : En règle générale, un raccord à virole n'est pas conçu pour être réutilisé. La virole subit une déformation plastique permanente lorsqu’elle est comprimée, et la morsure qu’elle provoque dans le tube est un événement ponctuel. La réutilisation d'une virole sur un nouveau tube ou à un nouvel emplacement n'est pas recommandée, car elle ne formera pas la même étanchéité et la même adhérence fiables. Dans certains cas, si le raccord n'a été que légèrement serré (et que la virole n'a pas encore mordu le tube), il peut être possible de le repositionner, mais cela se fait aux risques et périls de l'installateur. Notre usine recommande de remplacer la virole et l'écrou chaque fois que le raccord du tube est démonté, afin de garantir une étanchéité parfaite.

Question 2 : Comment puis-je savoir si un raccord de virole est suffisamment serré sans clé dynamométrique ?

Réponse : Bien qu'une clé dynamométrique soit l'outil préféré pour un serrage cohérent et précis, elle n'est pas toujours disponible. Une méthode alternative est la méthode du « compte de tours ». Une fois l'écrou serré à la main, marquez un point de référence puis serrez-le de 1/4 à 1/2 tour supplémentaire, selon la taille et le matériau du raccord. Pour un raccord pour tube 1/4", un 1/4 de tour après serrage manuel est souvent suffisant ; pour un raccord 1/2", il peut s'agir d'un 1/2 tour. Cependant, cette méthode est moins précise et repose sur le ressenti de l'installateur. Nous vous conseillons fortement d'utiliser une clé dynamométrique et les valeurs de couple spécifiées par le fabricant, en particulier dans les applications à haute pression ou critiques pour la sécurité.

Question 3 : Les raccords à virole conviennent-ils aux tubes en acier inoxydable ?

Réponse : Oui, le raccord à virole est largement utilisé avec les tubes en acier inoxydable. Cependant, le matériau du tube doit être compatible avec le matériau de la virole. La virole doit être plus dure que le tube pour créer la morsure nécessaire. Pour les tubes en acier inoxydable, nous recommandons d'utiliser une virole en alliage d'acier inoxydable d'une dureté supérieure à celle du tube. Notre usine propose des raccords à virole spécialement conçus pour être utilisés avec des tubes en acier inoxydable, avec un traitement thermique optimisé pour garantir une prise sûre et une étanchéité fiable. S'il existe un écart de dureté important, la ferrule risque de ne pas saisir correctement le tube ou le tube peut être endommagé.

Question 4 : Quelle est la pression la plus élevée qu’un raccord à virole peut supporter ?

Réponse : La pression de service maximale d'un raccord à virole dépend de plusieurs facteurs : le diamètre du tube, le matériau de la virole et du corps du raccord, ainsi que le type de conception (virole simple ou virole double). Nos raccords à virole à double virole pour tubes jusqu'à 1" de diamètre sont conçus pour des pressions de service allant jusqu'à 630 bars (9 100 psi). Pour des diamètres plus grands ou des pressions plus élevées, des conceptions spéciales sont disponibles. Reportez-vous toujours au tableau de pression nominale du fabricant pour le modèle et la taille spécifiques. Il est essentiel de s'assurer que la valeur nominale du raccord de virole dépasse la pression maximale du système plus une marge de sécurité.

Question 5 : Pourquoi mon raccord de virole fuit-il même après l'avoir serré correctement ?

Réponse : Une fuite dans un raccord à virole correctement serré peut être causée par plusieurs facteurs qui peuvent ne pas être immédiatement évidents. Les causes les plus courantes sont : une surface du tube rayée ou endommagée sous la ferrule (souvent à cause de débris ou de manipulations) ; un tube qui n'est pas parfaitement rond (surtout s'il a été coupé avec une scie à métaux plutôt qu'avec un coupe-tube) ; une dureté de tube incorrecte (la virole ne peut pas mordre dans un tube trop dur) ; ou une surface d'étanchéité endommagée ou contaminée dans le corps du raccord lui-même. De plus, si le raccord a été démonté et remonté sans remplacer la virole, la déformation d'origine ne se répétera pas, provoquant une fuite. Notre usine vous recommande d'inspecter soigneusement le tube pour déceler tout dommage et de toujours utiliser un nouveau raccord de virole lors de la réinstallation des connexions pour éviter les fuites.

À propos du fabricant

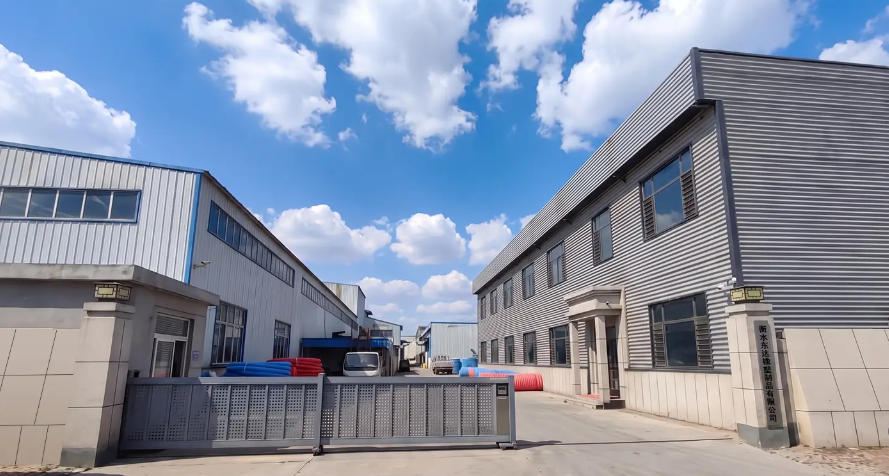

Hengshui Dongda Produits en caoutchouc et en plastique Co., Ltd.est située dans le comté de Jing, province du Hebei, au cœur de la célèbre industrie chinoise du caoutchouc et du plastique, approuvée par l'Association chinoise de l'industrie du caoutchouc en 2007. Avec un accès pratique au transport via l'autoroute Pékin-Fuzhou et les autoroutes nationales, la société est devenue un fabricant professionnel d'assemblages de tuyaux haute et basse pression, de bandes transporteuses, de vérins hydrauliques, de tuyaux métalliques, de joints en nylon, de rouleaux et de divers produits en caoutchouc et en plastique.

Nos produits de raccords de virole sont conçus pour une résistance à haute pression, un petit rayon de courbure, de fortes performances anti-fatigue et une durée de vie prolongée. Ils sont largement utilisés dans les secteurs des machines d'ingénierie, du pétrole, des mines de charbon, de l'énergie électrique, de la métallurgie, de l'industrie chimique, de la construction navale et des transports, gagnant une grande reconnaissance de la part des clients nationaux et internationaux.

Nous apprécions sincèrement les précieux commentaires et le soutien de nos amis et clients du monde entier. Les utilisateurs nationaux et étrangers sont invités à se renseigner et à discuter de la coopération. Nous nous engageons à fournir un service satisfaisant et des solutions fiables pour tous vos besoins de connexion.

Conclusion

Le raccord de virole est peut-être un petit composant, mais son rôle dans l'intégrité et la fiabilité des systèmes de transmission fluidique est énorme. De la façon dont il se déforme pour créer une étanchéité et une adhérence, jusqu'au choix du matériau et du traitement thermique qui définit ses performances, le raccord à virole est un chef-d'œuvre d'ingénierie qui passe souvent inaperçu jusqu'à sa défaillance. Comprendre comment cela fonctionne, quels types sont disponibles et comment l'installer correctement est essentiel pour quiconque travaille avec des systèmes de connexion de tubes.

Chez JIDONGDA, nous nous engageons à fournir des raccords de virole de haute qualité qui répondent aux exigences exigeantes de l'industrie moderne. Nos produits sont conçus et fabriqués selon les normes les plus élevées, garantissant des performances fiables dans les conditions les plus difficiles. Si vous recherchez une solution fiable de raccords de virole pour votre application, nous vous invitons à nous contacter. Notre équipe de professionnels expérimentés est prête à vous aider avec la sélection de produits, le support technique et les solutions personnalisées. Contactez Hengshui Dongda Rubber & Plastic Products Co., Ltd. aujourd'huipour une consultation ou pour demander un devis. Laissez-nous vous aider à établir une connexion en laquelle vous pouvez avoir confiance.
