Fabricant de raccords à bride en Chine

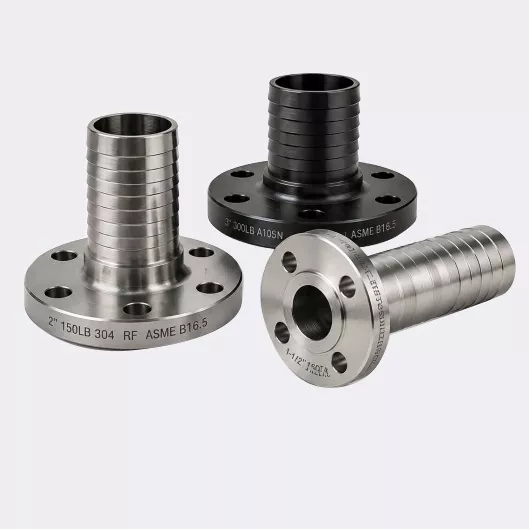

Raccord à brideLes produits JIDONGDA représentent une référence en matière de connectivité de tuyauterie industrielle. L'ingénierie de précision intégrée à chaque unité garantit des performances sans fuite dans les usines chimiques, les raffineries de pétrole, les installations de traitement de l'eau et les systèmes CVC. Fabriqués à partir de matériaux de haute qualité et soumis à des tests rigoureux, ces raccords offrent un contrôle constant du débit et une facilité d'installation.

LeJIDONGDALa gamme couvre les variantes de brides à enfiler, de cols à souder, borgnes, filetés, à emboîtement soudé et à recouvrement. La fabrication suit les normes ASME B16.5, ASME B16.47, EN 1092-1 et JIS B2220. Les options de matériaux incluent l'acier au carbone ASTM A105, l'acier inoxydable ASTM A182 F304/F316, l'acier allié ASTM A182 F11/F22 et l'acier duplex ASTM A182 F51. La précision dimensionnelle est maintenue à ± 0,5 mm et la finition de surface atteint un Ra de 3,2 μm ou plus sur toutes les faces d'étanchéité.

Foire aux questions

Quelle est la différence entre un raccord à bride et un raccord de tuyau ordinaire ?

Il fournit une connexion boulonnée qui permet un démontage pour maintenance, alors qu'un couplage est généralement un joint permanent ou semi-permanent. Les raccords à bride comprennent un joint entre deux faces de bride pour créer un joint, et ils peuvent résister à des pressions plus élevées lorsqu'ils sont correctement couplés. Ils sont usinés avec précision afin que la zone d'appui du joint reste parallèle sous la charge des boulons, garantissant une compression uniforme et aucune fuite.

Comment choisir la bonne classe de pression pour un raccord à bride ?

Sélectionnez la classe de pression en fonction de la pression de fonctionnement et de la température maximales de votre système. Reportez-vous aux tableaux de pression-température spécifiques aux matériaux dans ASME B16.5. Par exemple, un raccord à bride en acier au carbone de classe 300 de JIDONGDA peut supporter jusqu'à 740 psi à 100°F, mais la valeur nominale diminue à mesure que la température augmente. Tenez toujours compte des conditions transitoires telles que les coups de bélier ou la dilatation thermique, et consultez les ingénieurs de JIDONGDA pour confirmer leur adéquation.

JIDONGDA peut-il fournir des tailles d'alésage personnalisées dans un corps de raccord à bride standard ?

Oui. Alors que les dimensions d'alésage de la table suivent les calendriers standard, JIDONGDA peut usiner des alésages pour correspondre aux diamètres intérieurs de tuyaux ou aux exigences de débit non standard. Ceci est courant lorsqu'il s'agit de faire correspondre un équipement existant ou de répondre aux spécifications d'une vanne à port réduit. Les alésages personnalisés sont vérifiés avec des jauges d'alésage et des micromètres à air pour garantir la concentricité avec la face de la bride.

Quel type de joint fonctionne le mieux avec une face surélevée ?

Pour les raccords à bride RF, les joints spiralés avec bagues extérieures sont largement recommandés pour les services haute pression. Les joints en feuille souple comme le PTFE ou les fibres comprimées conviennent aux classes inférieures. La finition de surface à face surélevée JIDONGDA de 125 à 250 μin RMS assure une excellente adhérence du joint. Vérifiez toujours la compatibilité chimique et la contrainte du siège du joint avant de sélectionner.

Comment les raccords à bride doivent-ils être stockés avant l'installation ?

Conservez les raccords à bride JIDONGDA dans un stockage sec et couvert. Les faces d'étanchéité doivent rester exemptes de rayures et de rouille. Stockez-les horizontalement sur des supports ou des palettes rembourrés, sans que aucun poids ne repose sur la face surélevée. Retirez uniquement l'emballage de protection contre la corrosion immédiatement avant l'installation. Pour un stockage prolongé, appliquez une nouvelle couche de spray anticorrosion tous les six mois.

Support technique après-vente

JIDONGDA fournit une assistance gratuite en matière d'ingénierie d'application pour tout le cycle de vie de votre installation de raccords à bride. Nos techniciens peuvent examiner les calculs de couple, l'analyse des contraintes des brides selon ASME PCC-1 et offrir des conseils sur la réparation des surfaces d'étanchéité endommagées. Une supervision sur site pour la tension des boulons et l’alignement des brides est disponible sur demande. Nous organisons également des webinaires périodiques et publions des bulletins techniques couvrant les meilleures pratiques en matière d'intégrité des joints de bride.
