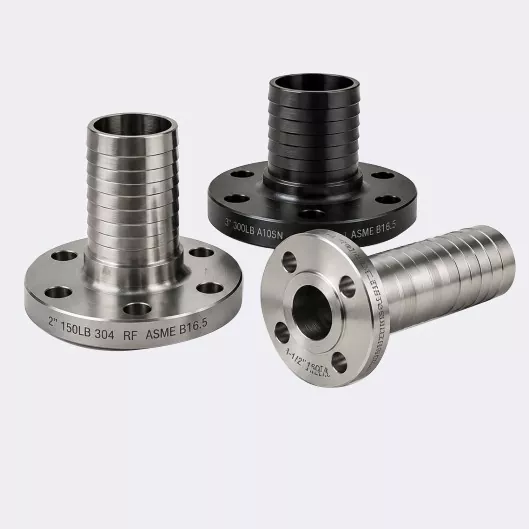

Connecteur de tuyau à bride

Les connecteurs de tuyaux à bride sont conçus comme des composants d'interface hybrides qui combinent la résistance structurelle des raccords à bride avec la flexibilité des tuyaux renforcés, permettant un transfert de fluide stable et de grande capacité entre les canalisations fixes et les systèmes d'équipement dynamiques. Contrairement aux raccords de tuyaux standard, cette structure est spécialement conçue pour absorber les contraintes mécaniques tout en maintenant des performances d'étanchéité sécurisées dans des conditions de débit continu et de variation de pression. Ils sont largement utilisés dans les systèmes industriels où doivent coexister un débit élevé, une compensation de mouvement et une fiabilité de connexion.

Tableau des spécifications

Perspective de stress du système

Dans les systèmes fluidiques industriels à grande échelle, la défaillance provient rarement du tuyau lui-même ou de la bride elle-même, mais de la zone de transition de contrainte entre les canalisations rigides et les composants flexibles. Lorsque les structures de canalisations rigides sont contraintes d'absorber des vibrations, une dilatation thermique ou un mouvement mécanique, les contraintes se concentrent aux points de connexion, conduisant progressivement à des fissures de fatigue, des fuites ou des déformations structurelles.

Le connecteur de tuyau à bride est spécialement conçu pour éliminer ce déséquilibre structurel. En introduisant une transition flexible contrôlée entre les interfaces à brides rigides et les tuyaux à haute résistance, il redistribue les contraintes mécaniques sur l'ensemble du système de connexion au lieu de les concentrer en un seul point de défaillance. Cela améliore fondamentalement la stabilité des pipelines dans les environnements de travail dynamiques tels que les ports, les usines chimiques et les systèmes de traitement des boues minières.

Perspective du comportement des fluides

Dans les systèmes industriels à haut débit, le comportement des fluides n’est pas toujours stable lors du passage à travers des points de connexion rigides. Les changements brusques de diamètre, le désalignement entre les brides et les micro-mouvements induits par les vibrations peuvent tous perturber la cohérence du débit, entraînant une perte de pression, des turbulences et une réduction de l'efficacité à long terme.

Le connecteur de tuyau à bride améliore la continuité du flux en intégrant une structure de transition douce entre les sections de bride et de tuyau. Cette conception réduit les turbulences internes et maintient des caractéristiques d'écoulement plus stables, même dans des conditions de transfert continu de volumes élevés. Dans des applications telles que les terminaux pétroliers, les systèmes de chargement de liquides en vrac et les circuits de refroidissement des centrales électriques, cette stabilité contribue directement à une plus grande efficacité du système et à une réduction des pertes d'énergie.

Perspective d'intégrité mécanique

Contrairement aux raccords de tuyau standard ou aux adaptateurs à bride rigide, le connecteur de tuyau à bride est conçu comme un système mécanique hybride qui doit simultanément assurer flexibilité, fiabilité d'étanchéité et résistance à la traction. Le défi le plus critique consiste à empêcher l’arrachement des flexibles et à maintenir l’intégrité de l’étanchéité des brides dans des conditions de charge dynamique.

Pour résoudre ce problème, la structure est renforcée à plusieurs points d'appui, garantissant que les forces de traction générées par la pression interne ou le mouvement externe sont réparties uniformément dans l'ensemble. Dans le même temps, les surfaces des brides usinées avec précision garantissent des performances d'étanchéité constantes, même dans des conditions de vibrations et de désalignement. Cette combinaison permet au connecteur de maintenir son intégrité structurelle dans des environnements difficiles tels que les chantiers de construction navale, les opérations minières et les systèmes de fluides offshore.

Perspective du cycle de vie et de la maintenance

Dans les infrastructures industrielles, le coût réel d'un système de connexion n'est pas défini par l'installation initiale, mais par la fréquence de maintenance à long terme, l'impact des temps d'arrêt et les cycles de remplacement. Les systèmes de connexion rigides traditionnels nécessitent souvent des inspections fréquentes en raison de la fatigue due aux vibrations, de la dégradation des joints ou des fuites liées à un désalignement.

Le connecteur de tuyau à bride réduit considérablement le coût du cycle de vie en minimisant la concentration de contraintes et en prolongeant la durabilité du système. Sa structure flexible absorbe les mouvements opérationnels, ce qui réduit l'usure des interfaces du tuyau et de la bride. Cela se traduit par moins d’arrêts de maintenance, des intervalles d’entretien plus longs et une fiabilité améliorée du système au fil du temps. Pour les utilisateurs industriels à grande échelle, cela se traduit directement par des coûts d’exploitation totaux inférieurs et une disponibilité du système plus élevée.

Rôle du produit dans l’infrastructure des fluides industriels

Le connecteur de tuyau à bride fonctionne comme une interface de transition critique dans les systèmes modernes d’ingénierie des fluides. Il ne s'agit pas simplement d'un connecteur, mais d'un composant d'équilibrage structurel qui garantit que les canalisations rigides et les tuyaux flexibles peuvent fonctionner ensemble sans introduire d'instabilité du système.

Il est largement utilisé dans les environnements où les systèmes fluides doivent gérer à la fois un débit élevé et des contraintes mécaniques continues, en particulier dans les infrastructures où les temps d'arrêt sont coûteux et où la continuité opérationnelle est essentielle.

Foire aux questions

Q1 : Quelle est la fonction principale d’un connecteur de tuyau à bride ?
Il relie les systèmes à brides rigides aux tuyaux flexibles tout en maintenant une étanchéité stable et en réduisant les contraintes aux points de transition.

Q2 : Pourquoi ne pas utiliser une bride standard ou un adaptateur de tuyau ?
Les connecteurs rigides standard ne peuvent pas absorber les vibrations et les contraintes de mouvement, ce qui entraîne souvent des fuites ou des défaillances par fatigue au fil du temps.

Q3 : Peut-il être utilisé dans des systèmes à haut débit ?
Oui, il est spécialement conçu pour les applications de transfert de fluides de grands volumes telles que les terminaux pétroliers et les pipelines industriels.

Q4 : Est-il adapté aux environnements vibratoires ?
Oui, la structure est conçue pour absorber les vibrations mécaniques et réduire la concentration des contraintes aux points de connexion.

Q5 : Prend-il en charge la personnalisation ?
Oui, la personnalisation OEM est disponible pour différentes tailles, matériaux et exigences techniques spécifiques au projet.
