Comment un tuyau en caoutchouc à bride de grand diamètre renforcé par fil peut-il améliorer l'efficacité du transfert de matériaux à usage intensif

JIDONGDAfournit leTuyau en caoutchouc à bride de grand diamètre renforcé par filpour les applications industrielles exigeantes d'aspiration et de refoulement où la stabilité structurelle, des connexions fiables et un transfert de matériaux de grand volume sont essentiels. Conçu pour transporter de l'eau, du lisier, de la boue, du sable et des matériaux minéraux compatibles, ce tuyau flexible combine une structure en caoutchouc multicouche, un renfort en fil d'acier en spirale et des raccords à bride personnalisables pour relever les défis pratiques des systèmes d'exploitation minière, de dragage et de pompage industriel.

Un tuyau en caoutchouc à bride de grand diamètre renforcé de fil est conçu pour conserver sa forme pendant les opérations d'aspiration tout en supportant les exigences de pression des applications de refoulement. Son renfort en fil d'acier en spirale aide à résister à la déformation vers l'intérieur sous pression négative, tandis que les couches de caoutchouc protègent le tuyau et s'adaptent aux différents fluides transportés. Les extrémités à bride simplifient l'intégration avec les pompes, les équipements de dragage et les canalisations fixes. Ce guide explique la structure des tuyaux, le principe de fonctionnement, les applications industrielles, les critères de sélection et les pratiques de maintenance pour aider les équipes d'ingénierie à spécifier une solution adaptée à leurs conditions de fonctionnement.

Table des matières

1. Qu'est-ce qu'un tuyau en caoutchouc à bride de grand diamètre renforcé de fils ?
2. Comment fonctionne sa structure renforcée ?
3. Quels sont les principaux avantages en termes de performances ?
4. Quelles industries bénéficient de ce tuyau ?
5. Comment se compare-t-il aux autres types de tuyaux ?
6. Comment choisir le bon tuyau ?
7. Quelles pratiques d’installation et de maintenance sont importantes ?
8. Foire aux questions
9. Conclusion et demande de produit

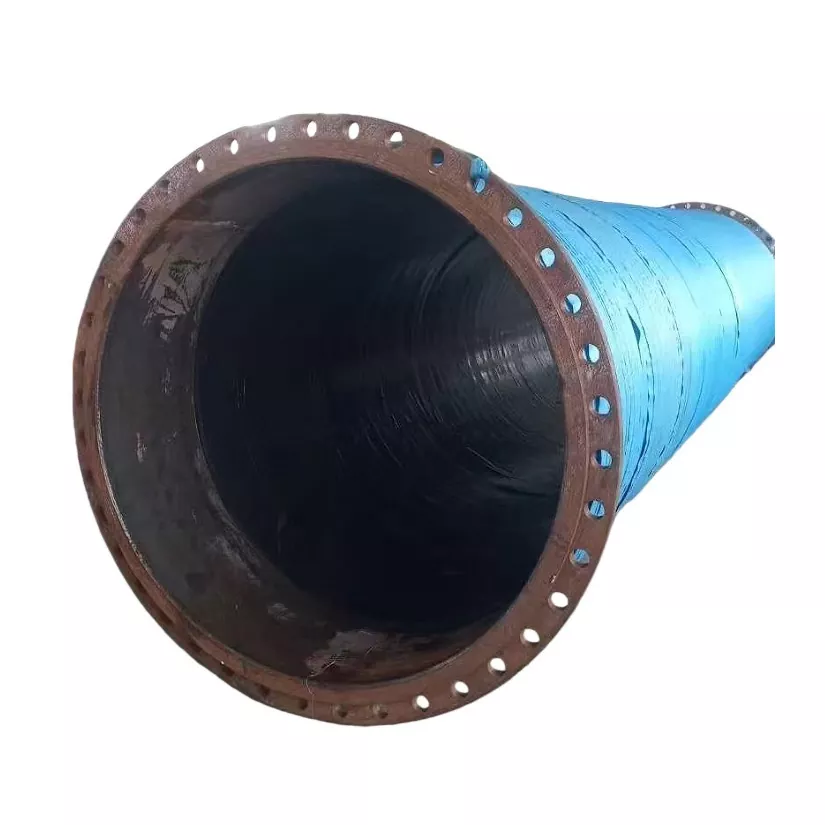

Qu'est-ce qu'un tuyau en caoutchouc à bride de grand diamètre renforcé de fils ?

Un tuyau en caoutchouc à brides de grand diamètre renforcé par fil est un composant de pipeline flexible conçu pour déplacer des volumes importants de liquides et de mélanges solides-liquides compatibles. Il est particulièrement utile lorsque les conduites rigides conventionnelles sont difficiles à installer, que l'équipement nécessite des connexions flexibles ou que la canalisation doit fonctionner dans des conditions d'aspiration et de refoulement.

La caractéristique déterminante est le fil d'acier en spirale intégré dans la paroi du tuyau. Contrairement à un tuyau en caoutchouc qui repose uniquement sur son corps en élastomère et son renfort textile, cette construction ajoute un support circonférentiel pour aider le tuyau à résister à la pression externe pendant le fonctionnement sous vide.

JIDONGDA développe ce tuyau pour des applications impliquant :

• Transfert d’eau et manipulation de fluides industriels.
• Transport de lisier, de boue, de sable et de matières minérales.
• Systèmes de dragage et d’élimination des sédiments.
• Opérations minières et de traitement des granulats.
• Connexions flexibles entre les pompes, les équipements et les canalisations.

Pour les acheteurs évaluant différentes configurations, la page produit des tuyaux renforcés de fils JIDONGDA constitue un point de départ pour examiner la structure du produit et les options de personnalisation.

Comment fonctionne sa structure renforcée ?

Les performances d'un tuyau industriel de grand diamètre dépendent de la fonction coordonnée de ses composés de caoutchouc, de ses couches de renfort, de sa structure en fil d'acier et de ses connexions d'extrémité. Chaque composant répond à une exigence opérationnelle différente.

1. Couche de caoutchouc intérieure

Le tube intérieur entre directement en contact avec le matériau transporté. Son composé doit être sélectionné en fonction des propriétés chimiques du milieu, des caractéristiques des particules et de la température de fonctionnement. Pour les boues ou le sable abrasifs, un composé de caoutchouc résistant à l’usure correctement formulé peut aider à réduire l’érosion interne et les défaillances prématurées.

2. Couches de renfort à haute résistance

Le tissu ou d'autres couches de renfort spécifiées fournissent une résistance structurelle supplémentaire et aident le tuyau à résister à la pression interne pendant la décharge. Leur disposition et leurs spécifications doivent correspondre à la pression de service et aux conditions de service prévues.

3. Renfort en fil d'acier en spirale

Le fil d'acier intégré forme un cadre de support autour de la circonférence du tuyau. Lors de l'aspiration, la pression atmosphérique externe peut pousser un tuyau mal soutenu vers l'intérieur. Le renfort en spirale permet de préserver le passage du flux interne et de réduire le risque d'aplatissement ou d'effondrement.

4. Couvercle de protection extérieur en caoutchouc

La couche extérieure aide à protéger le tuyau contre l'abrasion externe, les chocs, l'exposition aux intempéries et les dommages mécaniques. Le composé de couverture approprié dépend de l'environnement d'installation et de l'exposition prévue.

5. Connexions d'extrémité à bride

Les extrémités à bride permettent au tuyau de se connecter à des pompes, des équipements de dragage et des sections de pipeline fixes compatibles. JIDONGDA peut configurer les dimensions des brides et les dispositions de connexion selon les normes applicables ou les dessins du client, sous réserve de confirmation technique.

Quels sont les principaux avantages en termes de performances ?

Stabilité améliorée sous pression négative

La résistance au vide est une raison clé pour spécifier un tuyau en caoutchouc à bride de grand diamètre renforcé de fil. Le fil d'acier en spirale aide à maintenir la section transversale du tuyau pendant l'aspiration, permettant ainsi un flux de matériau plus stable. Les performances réelles du vide dépendent de l'espacement des fils, du diamètre du tuyau, de la conception du renfort, de la longueur, des conditions de flexion et de la pression de fonctionnement.

Prise en charge des opérations d'aspiration et de refoulement

De nombreux systèmes de transfert industriels nécessitent un tuyau pour gérer la pression négative pendant l'aspiration et la pression positive pendant le refoulement. Une construction correctement spécifiée répond à ces deux conditions grâce à son système de renforcement combiné. Les acheteurs doivent vérifier les limites nominales pour chaque mode de fonctionnement plutôt que de supposer que l’adéquation à l’un garantit l’adéquation à l’autre.

Transfert de matériaux à grand volume

Un grand diamètre interne peut accueillir des débits importants lorsque le tuyau est correctement dimensionné pour la pompe et le système. La sélection appropriée du diamètre permet d'équilibrer les exigences de débit, la vitesse, la perte de pression et les caractéristiques du matériau transporté.

Intégration d'équipement flexible

La construction en caoutchouc s'adapte aux mouvements et aide à connecter des équipements qui peuvent ne pas s'aligner parfaitement avec un pipeline rigide. Les connexions à brides fournissent également une interface pratique pour l'installation, l'inspection et le remplacement lorsqu'elles sont conçues pour l'équipement correspondant.

Configuration spécifique au projet

Le diamètre du tuyau, la longueur, le composé de caoutchouc, la structure de renforcement et la configuration des brides peuvent être considérés ensemble. Cela permet à l'ensemble de flexibles de refléter les conditions de fonctionnement réelles au lieu de s'appuyer sur une spécification générique.

Quelles industries bénéficient de ce tuyau ?

Extraction minière et traitement des minéraux

Les opérations minières déplacent fréquemment des boues abrasives, des résidus et des mélanges minéralisés entre les équipements de traitement et les zones de stockage désignées. Un tuyau approprié combine un composé de caoutchouc interne compatible avec un renfort conçu pour les conditions de pression et de vide attendues.

Dragage et enlèvement des sédiments

Les systèmes de dragage transportent le sable, le limon, la boue et les sédiments via des canalisations d'aspiration et de refoulement. Des tuyaux flexibles à bride peuvent connecter des pompes et des équipements de dragage tout en s'adaptant au mouvement de l'installation. Le tuyau doit être sélectionné en fonction de la concentration réelle de solides, de la taille des particules, des conditions d'écoulement et de l'environnement marin ou d'eau douce.

Manutention du sable et du gravier

L'extraction et le traitement des granulats peuvent nécessiter le transfert d'eau mélangée à du sable ou du gravier. La résistance à l'abrasion et une vitesse d'écoulement appropriée sont particulièrement importantes, car les grosses particules peuvent accélérer l'usure au niveau du revêtement du tuyau, des coudes et des zones de raccordement.

Systèmes de pompage industriels

Les grandes pompes peuvent nécessiter des connexions flexibles d'aspiration et de refoulement pour s'adapter aux mouvements de l'équipement, simplifier l'installation ou isoler certaines vibrations. Les valeurs nominales de pression et de vide du tuyau doivent correspondre à l'enveloppe de fonctionnement de la pompe, y compris les conditions de démarrage et d'arrêt.

Ingénierie portuaire et maritime

Les opérations portuaires et les projets maritimes peuvent utiliser des tuyaux de gros calibre pour le transfert de matériaux et les raccordements de pipelines. Pour ces environnements, les acheteurs doivent également évaluer l'exposition externe, la protection contre la corrosion des brides, la manutention des charges et toute exigence maritime spécifique au projet.

Comment se compare-t-il aux autres types de tuyaux ?

Différentes constructions de tuyaux répondent à des objectifs différents. Le meilleur choix dépend du sens d'écoulement, des conditions de pression, du fluide transporté et du type de raccordement requis.

La comparaison est générale plutôt que de remplacer les données spécifiques au modèle. Les détails de construction varient selon les fabricants, et aucun type de tuyau ne doit être supposé surpasser un autre dans toutes les conditions.

Pour les exigences connexes, explorez les catégories de tuyaux en caoutchouc à bride de dragage de grand diamètre et de tuyaux en caoutchouc d'aspiration et de refoulement de grand diamètre de JIDONGDA, le cas échéant.

Comment choisir le bon tuyau ?

Avant d'acheter un tuyau en caoutchouc à bride de grand diamètre renforcé de fil, les équipes d'ingénierie et d'approvisionnement doivent définir la fonction réelle plutôt que de sélectionner un produit uniquement en fonction de son diamètre nominal.

1. Identifiez le support transporté

Précisez si le tuyau transportera de l'eau propre, des eaux usées, de la boue, du sable, des boues minérales ou un autre matériau. Incluez la composition chimique, la taille des particules, la concentration en solides et la température. Ces détails guident le choix du mélange de caoutchouc intérieur et de la protection contre l'abrasion.

2. Confirmer les exigences en matière de diamètre et de débit

Déterminez le diamètre interne requis à partir du débit cible, de la perte de pression admissible, des caractéristiques de la pompe et des exigences de transport du matériau. Un tuyau surdimensionné ou sous-dimensionné peut créer des inefficacités du système ou des problèmes de fonctionnement.

3. Établir les limites de pression et de vide

Fournissez la pression de service normale, la pression maximale prévue, le vide d'aspiration et toutes les conditions transitoires. Demander des évaluations documentées pour la configuration proposée. La pression de service et le vide nominal ne doivent pas être déduits uniquement de l’apparence ou du renforcement du fil.

4. Spécifiez la longueur et le routage

Mesurez la longueur installée requise et identifiez les courbures, les mouvements et les positions de connexion. Respectez le rayon de courbure minimum du fabricant et évitez les acheminements qui provoquent des torsions, des torsions, des tensions excessives ou des charges concentrées au niveau des brides.

5. Faites correspondre la norme de bride

Confirmez la norme de bride applicable, la taille nominale, la classe de pression, le modèle de trou de boulon, le revêtement, le matériau et la disposition d'étanchéité. Les normes potentielles incluent GB, DIN, ANSI, JIS et ASME, mais la compatibilité doit être vérifiée par rapport à l'équipement d'accouplement exact et aux exigences du projet.

6. Évaluer les conditions de service

Tenez compte de l'exposition extérieure, de l'humidité, de l'abrasion, des chocs, de la corrosion, des cycles de fonctionnement et de l'accès prévu pour la maintenance. Un tuyau techniquement compatible avec une protection externe inadaptée ou un agencement de raccordement incorrect peut néanmoins avoir une durée de vie courte.

Pour un devis, préparez les informations suivantes :

• Diamètre interne et longueur totale du tuyau requis.
• Milieu transporté et température de fonctionnement.
• Pression de travail, pression maximale et vide d'aspiration.
• Normes de brides, dimensions et détails de l'équipement d'accouplement.
• Disposition de l'installation, exigences de pliage et exposition environnementale.
• Quantité, exigences de livraison et documents d'inspection applicables.

Quelles pratiques d’installation et de maintenance sont importantes ?

Une installation correcte est essentielle pour obtenir les performances attendues d’un ensemble de tuyaux renforcés. Même un produit bien conçu peut tomber en panne prématurément s'il est tordu, trop plié, mal soutenu ou utilisé en dehors de ses limites nominales.

Recommandations d'installation

• Inspectez le corps du tuyau, les faces des brides et les surfaces d'étanchéité avant l'installation.
• Alignez les brides d'accouplement sans forcer le tuyau en position.
• Utilisez des joints et des fixations compatibles, en serrant les boulons conformément à la procédure applicable.
• Empêche la torsion, les charges de traction excessives et les courbures plus serrées que le rayon minimum spécifié.
• Prévoyez un support approprié là où le poids du flexible ou les charges externes pourraient mettre à rude épreuve les connexions.
• Vérifiez les limites de pression et de vide du système avant la mise en service.

Inspection de routine

• Vérifiez les fissures, les renflements, les renforts exposés, les coupures et les déformations inhabituelles.
• Inspectez les raccords à bride pour détecter toute fuite, corrosion, fixations desserrées et joints endommagés.
• Surveillez les pertes de pression inattendues, les réductions de débit ou les signes d’effondrement de l’aspiration.
• Examinez l'abrasion dans les zones exposées à des particules grossières ou à des contacts répétés.
• Mettez hors service les ensembles endommagés et suivez les instructions d'inspection et de remplacement du fabricant.

Les intervalles d'inspection doivent refléter la gravité du fonctionnement, la criticité du système et les procédures applicables sur le site. Une durée de vie fixe ne peut être garantie sans tenir compte de l’historique de service et d’entretien réel.

Foire aux questions

1. Quel est l’objectif principal du renfort en fil d’acier en spirale ?

Son objectif principal est de fournir un support circonférentiel qui aide le tuyau à résister à la déformation vers l'intérieur sous pression négative. Ceci est particulièrement important dans les systèmes d'aspiration de grand diamètre où l'effondrement du tuyau peut restreindre le débit.

2. Ce tuyau peut-il gérer à la fois l'aspiration et le refoulement ?

Il peut être conçu pour les deux fonctions, mais la pression et le vide admissibles doivent être confirmés pour la construction spécifique du tuyau. Les acheteurs doivent demander les notes applicables plutôt que de supposer que chaque modèle a les mêmes limites de performances.

3. Quels matériaux un tuyau en caoutchouc à bride de grand diamètre renforcé par fil peut-il transporter ?

En fonction de son composé de caoutchouc et de ses spécifications techniques, il peut être utilisé pour l'eau, la boue, le lisier, le sable et les matériaux minéraux compatibles. La compatibilité chimique, l'abrasivité des particules, la température et la concentration en solides doivent être évaluées avant la sélection.

4. Les dimensions de la bride sont-elles personnalisables ?

JIDONGDA indique que les configurations de brides peuvent être personnalisées selon les normes reconnues ou les dessins du client. Fournissez les dimensions exactes, la norme de bride, la classe de pression et les détails de connexion d'accouplement pour confirmation technique.

5. Comment puis-je réduire l’usure prématurée des flexibles ?

Sélectionnez un mélange de caoutchouc interne approprié, évitez les restrictions de débit excessives, respectez le rayon de courbure spécifié et inspectez régulièrement les zones à forte usure. La pression de fonctionnement, les caractéristiques des particules transportées et les conditions d'installation doivent également rester dans les limites approuvées.

6. Quelles informations sont nécessaires pour demander un devis ?

Fournissez le diamètre du tuyau, la longueur, le fluide, la pression de service, les exigences en matière de vide, la température, la configuration de la bride, l'environnement d'exploitation et la quantité commandée. Des dessins ou des photographies des connexions existantes peuvent aider à clarifier les exigences en matière d'interface.

7. Comment puis-je savoir si un tuyau convient à mon projet ?

Comparez les spécifications des tuyaux proposés avec les conditions d'exploitation et les exigences de raccordement du projet. Confirmez les valeurs de pression et de vide, la compatibilité des matériaux, les dimensions et la documentation d'inspection auprès du fabricant avant de passer une commande.

Conclusion : Spécifiez un tuyau qui correspond à vos conditions de fonctionnement

Un tuyau en caoutchouc à bride de grand diamètre renforcé de fil peut fournir une solution efficace pour les systèmes d'aspiration et de refoulement exigeants en combinant une construction en caoutchouc flexible, un renforcement structurel, un support en fil d'acier en spirale et des connexions à bride adaptables. Son adéquation dépend de l'adaptation de la conception au fluide transporté, des conditions de débit, de pression et de vide requises, de la géométrie de l'installation et du plan de maintenance.

JIDONGDA propose des options de personnalisation pour les dimensions des tuyaux, les structures de renforcement, la sélection des matériaux et les configurations de brides pour répondre aux différentes exigences de transfert industriel. Pour discuter de votre application, examinez les détails du produit de tuyau en caoutchouc à bride de grand diamètre renforcé de fils et préparez vos spécifications techniques.Contactez-nousdès aujourd'hui pour discuter des exigences de votre projet, demander un devis sur mesure et identifier une configuration de tuyaux adaptée à votre système de canalisations.
