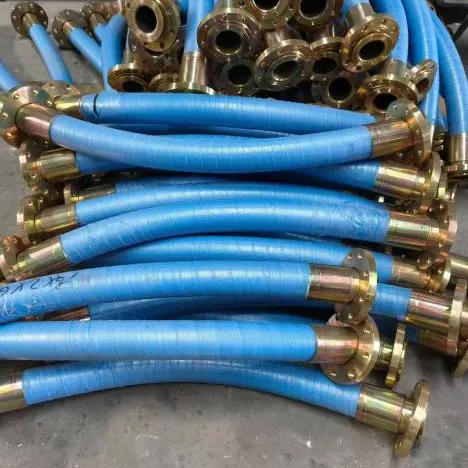

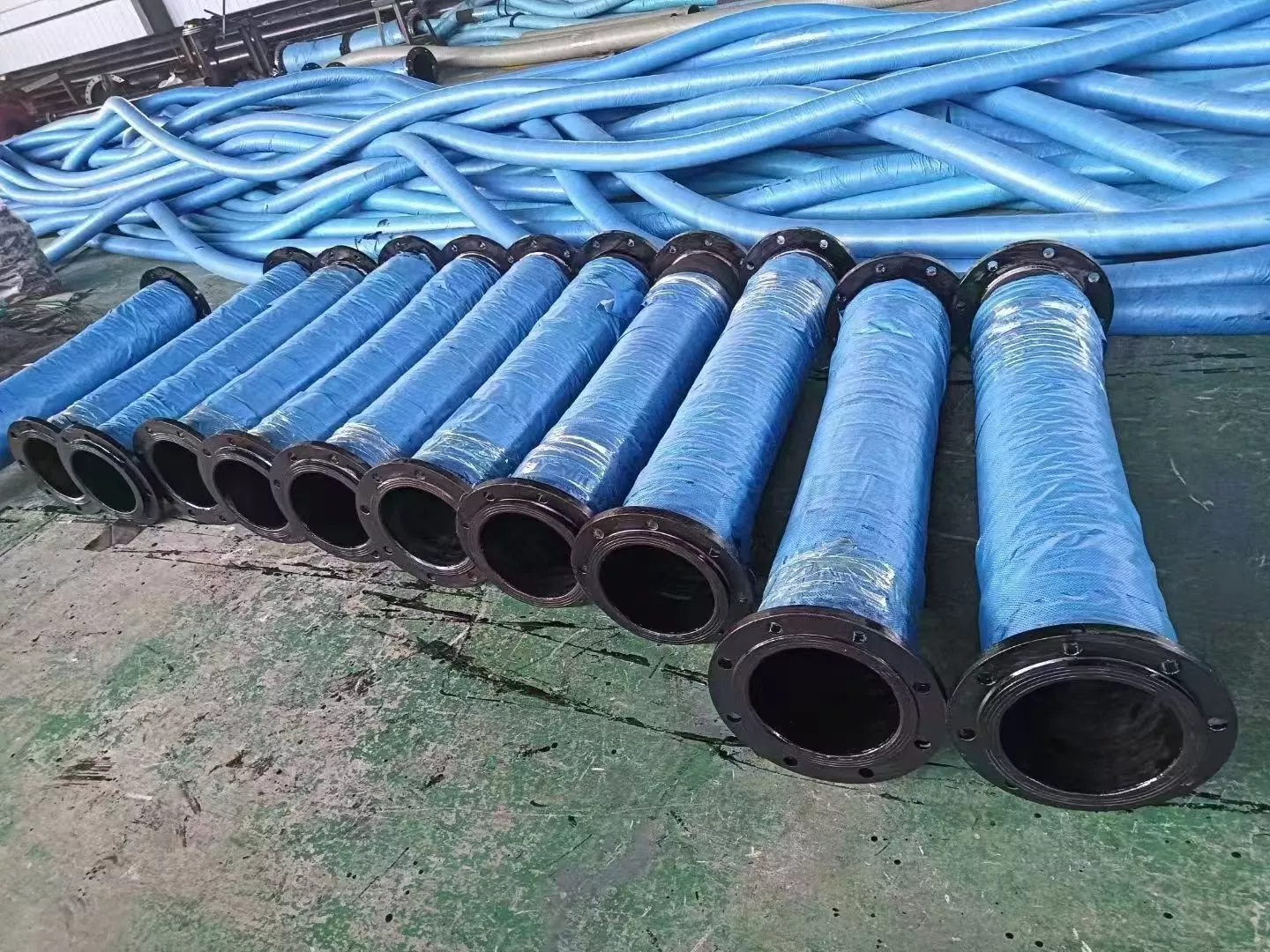

Tuyau en caoutchouc à bride d'aspiration et de refoulement de grand diamètre

Le tuyau en caoutchouc à bride d'aspiration et de refoulement de grand diamètre est un type de tuyau industriel utilisé pour le transport flexible de fluides à grand débit. Il résout principalement l'adaptation des conditions de connexion, de déplacement et d'aspiration/décharge entre les canalisations fixes et les pompes, les équipements ou les systèmes de canalisations mobiles.

Selon les informations existantes sur le produit, cette série est principalement utilisée pour transporter de l'eau, de l'eau de mer, du lisier, du lisier minéral, du sable, du gravier, des résidus et certains liquides industriels.

JIDONGDA Hose peut configurer les produits selon les spécifications des clients, les paramètres techniques, les dessins ou les conditions de fonctionnement réelles.

Lors de l'achat, il est recommandé de confirmer le diamètre intérieur, la longueur, la pression de service, la pression de vide, le fluide, la température et la norme de bride pour garantir que la structure du tuyau correspond au système de canalisation réel.

Comparé aux tuyaux ordinaires principalement utilisés pour le transport à pression positive, ce produit ajoute une option de support en fil d'acier en spirale dans la structure, qui peut fournir un support pour les applications d'aspiration et de vide.

La couche de renfort multicouche en tissu/cordon est utilisée pour résister à la pression de travail, tandis que le caoutchouc intérieur et le caoutchouc extérieur sont sélectionnés en fonction du milieu, de la température et de l'environnement de fonctionnement.

Principe de fonctionnement et combinaison structurelle

Le tuyau en caoutchouc à bride d'aspiration et de refoulement de grand diamètre permet le transport des médias grâce à la combinaison de :

Couche de caoutchouc intérieure + couche de renfort + cadre en fil d'acier en spirale (selon la configuration du modèle) + couche de caoutchouc extérieure + brides d'extrémité

Lors de l'opération de décharge, la pression interne est principalement supportée par la couche de renfort.

Pendant le fonctionnement en aspiration ou sous vide, le cadre en fil d'acier en spirale fournit un support circonférentiel, contribuant ainsi à réduire le risque d'aplatissement et d'effondrement du tuyau.

Les brides d'extrémité sont utilisées pour les connexions boulonnées avec des pompes, des vannes, des canalisations et d'autres équipements.

Les spécifications des brides peuvent être confirmées conformément aux normes de pipeline sur site ou aux dessins du client, réduisant ainsi les problèmes d'installation causés par des dimensions de connexion incompatibles.

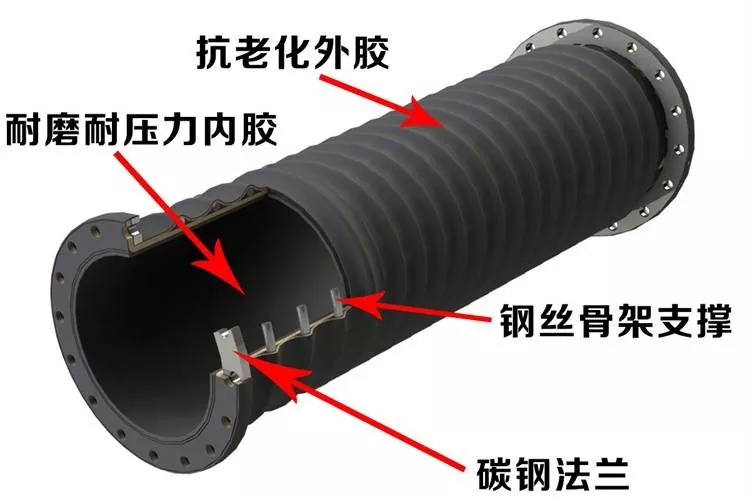

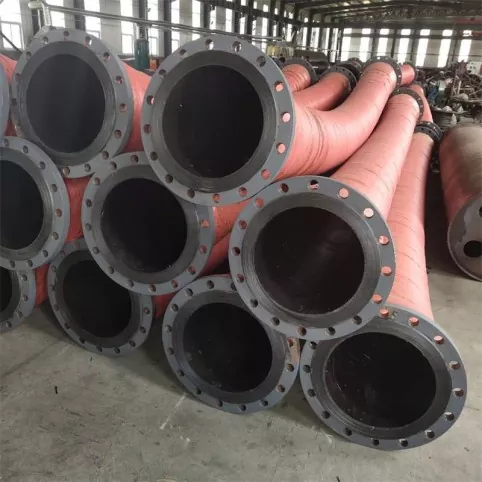

Illustration de la structure du produit

Structure : caoutchouc intérieur résistant à l'usure, couche de renfort, cadre en fil d'acier en spirale, caoutchouc extérieur et bride en acier au carbone

Description de la structure principale

• Couche intérieure en caoutchouc :
Contacte directement le support de transport. Les matériaux en caoutchouc appropriés peuvent être sélectionnés en fonction de fluides tels que l'eau, le lisier, le lisier minéral, le sable et le gravier, ainsi que des conditions de fonctionnement réelles.

• Couche de tissu renforcée :
Utilise une structure de renfort en tissu/tissu multicouche pour résister à la charge de pression principale.

• Cadre en fil d'acier en spirale :
Utilisé pour les solutions structurelles nécessitant un transport par aspiration ou sous vide, fournissant un support au corps du tuyau.

• Couche extérieure en caoutchouc :
Fournit une protection externe et peut être sélectionné en fonction de la résistance au vieillissement, de la résistance à l'abrasion et des conditions de fonctionnement en extérieur.

• Bride d'extrémité :
Peut être équipé de brides en acier au carbone ou en acier inoxydable et assorti selon les normes, dimensions ou dessins du client.

Avantages clés

Transport de grand diamètre :
Disponible dans diverses spécifications de grand diamètre, adaptées au transport de fluides à grand débit. La plage de diamètres réellement disponible doit être confirmée en fonction des exigences techniques.

Adaptabilité à l'aspiration et au refoulement :
Selon la configuration structurelle, il peut être utilisé pour l'aspiration, le refoulement ou le transport combiné d'aspiration et de refoulement de fluides.

Connexion à bride pratique :
Les brides peuvent être configurées selon les normes communes telles que GB, DIN, ANSI, JIS, ASME et les dessins du client.

Solutions optionnelles résistantes à l’usure :
Pour les fluides abrasifs tels que les boues, les boues minérales, le sable et les graviers, des structures intérieures en caoutchouc et de renforcement appropriées peuvent être sélectionnées en fonction des conditions d'usure.

Connexion flexible :
Les tuyaux en caoutchouc offrent une certaine adaptabilité à la flexion et au déplacement, adaptés aux vibrations de l'équipement, au déplacement des pipelines et aux conditions de déviation de l'installation.

Personnalisé selon les conditions de travail :
Une personnalisation OEM et non standard est disponible en fonction du diamètre, de la longueur, de la pression, du vide, de la température, du matériau en caoutchouc, des spécifications de la bride et de la couleur.

Spécifications techniques

Les paramètres suivants sont compilés à partir des informations produit existantes. Étant donné que différents diamètres, structures, longueurs et conditions de fonctionnement peuvent affecter les performances finales, les paramètres/dessins techniques confirmés prévaudront pour l'achat formel.

Remarque de confirmation des spécifications :
Les informations originales sur le produit contiennent deux descriptions de plages de diamètres différentes : « DN100-DN1000 » et « DN100-DN2000 », tandis que le tableau des paramètres actuel répertorie jusqu'à DN500. Pour éviter des informations incohérentes sur le site Web, il est recommandé de confirmer la gamme finale d'approvisionnement en grand diamètre en fonction des capacités réelles de production et d'approvisionnement avant de la publier.

Scénarios d'application

Exploitation minière

Utilisé pour transporter des boues minérales, des résidus et des boues contenant des particules.

Pour les supports hautement abrasifs, le matériau interne en caoutchouc et la structure de renforcement doivent être sélectionnés en fonction de la taille des particules, de la concentration, du débit et de la pression.

Dragage

Convient aux navires de dragage, aux pompes à lisier, aux canalisations d'évacuation de boue et à certains systèmes de transport sous-marins.

Peut être utilisé pour l'aspiration et le rejet de lisier, de boues, de sable et d'autres matériaux.

Ports et terminaux

Utilisé dans les systèmes de transport de liquides ou de matériaux nécessitant une capacité de grand diamètre et des connexions flexibles.

Les spécifications des brides peuvent être configurées en fonction des exigences de connexion sur site.

Sable et gravier

Convient au transport de sable, de gravier, de mélanges eau-sable, de mortier et d'autres matériaux contenant des particules.

Les structures résistantes à l'usure peuvent être sélectionnées en fonction des conditions réelles d'abrasion.

Industrie sidérurgique

Peut être utilisé pour le transport de l'eau industrielle, du lisier, du lisier minéral et de certains supports industriels.

Convient également aux connexions de canalisations flexibles entre des équipements à grande échelle.

Construction et ingénierie

Selon le niveau de pression, le milieu et la configuration structurelle, il peut être appliqué dans les équipements de construction et les projets d'ingénierie pour le transport de liquides ou de matériaux.

Transfert de matériel industriel

Convient aux systèmes de transport industriels tels que les équipements d'énergie, de traitement de l'eau et d'ingénierie.

Des solutions personnalisées sont disponibles en fonction des supports et des conditions d'exploitation réelles.

Guide de sélection et confirmation d’achat

Lors de l’achat d’un tuyau en caoutchouc à bride d’aspiration et de refoulement de grand diamètre, il n’est pas recommandé de citer uniquement en fonction du diamètre intérieur.

Pour les tuyaux d'aspiration et de refoulement, les exigences de pression de vide, d'abrasion moyenne, de température et de raccordement des brides affecteront la configuration finale de la structure et les performances de service.

• Confirmez d'abord le support de transport :
Eau, eau de mer, lisier, lisier minéral, résidus, sable, gravier ou autres milieux industriels.

• Confirmer les conditions de travail :
Débit, pression de travail, pression du vide de travail, température du milieu, concentration du milieu et taille des particules.

• Confirmez les exigences d'installation :
Diamètre intérieur, longueur, exigences de flexion/déplacement, norme de bride, dimensions de bride et type de surface d'étanchéité.

• Pour les applications à forte abrasion telles que les boues minérales, les résidus et le sable/gravier :
La solution de caoutchouc intérieur résistant à l'usure doit être confirmée.

• Pour les applications de transport par aspiration ou par vide :
Le niveau de pression du vide doit être spécifié et la nécessité d'un cadre en fil d'acier en spirale doit être confirmée.

• Pour les projets hors standards :
Il est recommandé de fournir des dessins, d'anciens échantillons de tuyaux ou des dimensions de connexion réelles pour confirmation technique.

Précautions d'utilisation

· La pression de service, la pression du vide et la température ne doivent pas dépasser la plage autorisée du modèle de tuyau confirmé. Les limitations spécifiques doivent être soumises aux documents de confirmation technique du produit.

· Lors du transport de produits abrasifs tels que du sable et des boues minérales, la structure interne en caoutchouc appropriée doit être sélectionnée en fonction des conditions d'usure réelles et le corps du tuyau doit être inspecté régulièrement.

· Avant l'installation de la bride, vérifiez la norme de la bride, l'espacement des trous de boulons, la surface d'étanchéité et les dimensions de connexion des boulons pour éviter un alignement forcé pendant l'installation.

· Pour les applications d'aspiration, les exigences de vide et la configuration du renfort en fil d'acier en spirale doivent être confirmées. En cas d'aplatissement, d'effondrement ou de déformation anormale du tuyau, arrêtez d'utiliser le tuyau et vérifiez les conditions de fonctionnement.

· Pendant l'installation et le transport, évitez les chocs inutiles, les pressions ou les traînées sur les extrémités de la bride pour réduire les dommages aux pièces de connexion et au corps du tuyau.

· Pour les fluides chimiques spéciaux, les fluides à haute température ou les conditions de fonctionnement non standard, fournissez des informations telles que la composition du fluide et la température avant l'achat. Le personnel technique doit confirmer la compatibilité des matériaux.

Gestion de la maintenance et de la durée de vie

La durée de vie réelle des tuyaux en caoutchouc de grand diamètre est liée au fluide de transport, à la pression, au vide, à la température, à la flexion, aux conditions d'installation et à la fréquence d'utilisation.

La maintenance doit donc se concentrer sur :

Inspection régulière + enregistrements des conditions de fonctionnement + traitement en temps opportun des conditions anormales

· Vérifiez régulièrement si la couche extérieure en caoutchouc présente des fissures, une usure anormale, un renflement ou d'autres dommages visibles.

· Vérifiez si la zone de connexion de la bride présente un jeu, une fuite ou une déformation anormale.

· Vérifiez l'état du tuyau pendant les opérations d'aspiration et de refoulement, en faisant attention à tout aplatissement, effondrement ou déformation anormal.

· Pour les supports abrasifs tels que les boues minérales et le sable/gravier, enregistrer les conditions d'usure en fonction de l'utilisation réelle comme référence pour une optimisation future de la sélection.

· Lorsque le tuyau est hors service, évitez toute compression à long terme par des objets pointus. Pendant la manipulation et le stockage, minimisez les flexions et les impacts inutiles.

· En cas de pression anormale, de fuite évidente, de dommages structurels ou de connexion anormale, arrêtez d'utiliser le tuyau et effectuez un contrôle technique.

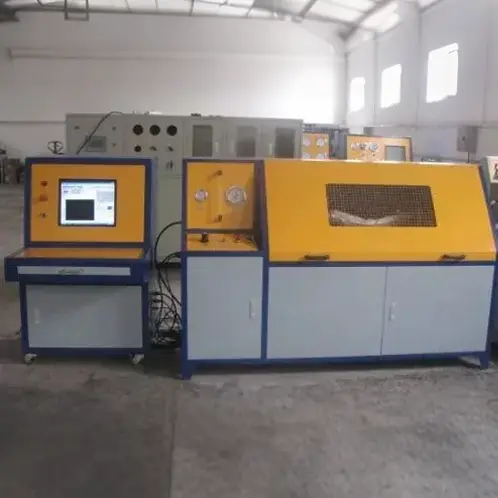

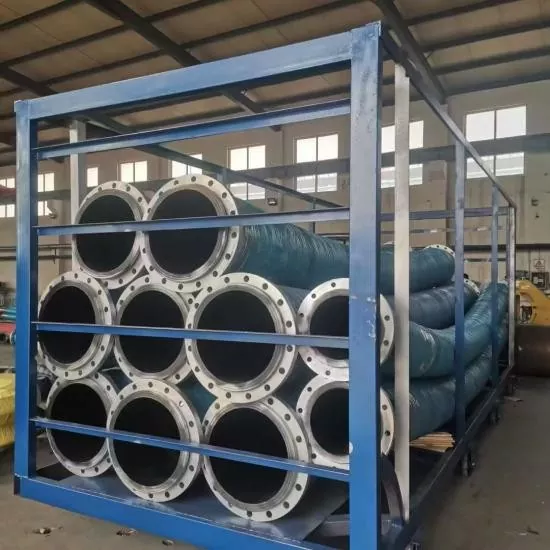

Contrôle qualité et livraison

Selon les informations existantes sur le produit, les produits finis peuvent être inspectés conformément aux spécifications du produit et aux exigences du client, notamment :

· Apparence

· Diamètre intérieur

· Diamètre extérieur

· Longueur

· Dimensions des brides

· Pression

· Vide / Pression négative

· Dureté

· Performances du caoutchouc

Si les clients ont des exigences particulières en matière de tests, les éléments d'inspection et les normes d'acceptation doivent être confirmés avant de commander.

Pour les produits personnalisés, les spécifications, les exigences en matière de brides, le niveau de pression, la pression du vide, le fluide de transport et les exigences de livraison peuvent être confirmés au cours de l'étape de confirmation technique.

FAQ

1. Quelles spécifications sont disponibles pour les tuyaux en caoutchouc d'aspiration et de refoulement de grand diamètre ?

Les informations actuelles sur les paramètres répertorient les diamètres intérieurs courants, notamment DN100, DN150, DN200, DN250, DN300, DN400 et DN500 mm. Des tailles plus grandes peuvent être techniquement confirmées selon les exigences du projet.

2. Des brides peuvent-elles être installées sur le tuyau ?

Oui. Le produit utilise des connexions à brides et peut être équipé selon les normes GB, DIN, ANSI, JIS, ASME ou les dessins du client.

3. Peut-il être utilisé pour le transport de boues minérales et de résidus ?

Oui. Selon la concentration de la boue, la taille des particules, le débit, la pression et la température, des structures résistantes à l'usure appropriées peuvent être sélectionnées. La solution finale doit être confirmée en fonction des conditions d'exploitation réelles.

4. Peut-il être utilisé pour des projets de dragage ?

Oui. Le tuyau peut être sélectionné en fonction des exigences en matière de fluide, de pression, de vide et de la méthode d'installation du système de dragage.

5. Peut-il être personnalisé selon les dessins ?

Oui. Les clients peuvent fournir des dessins, des échantillons ou des paramètres techniques détaillés pour confirmer le corps du tuyau et la structure de la bride.

6. Quel est le MOQ ?

Le MOQ dépend du type de produit, des spécifications, de la longueur et des exigences de personnalisation.

Les produits standards peuvent prendre en charge les achats en petits lots. La quantité spécifique doit être confirmée lors du devis.

7. Des échantillons peuvent-ils être fournis ?

Certains produits standard peuvent fournir des échantillons ou un support d'échantillons. Le coût de l'échantillon et le coût de transport doivent être confirmés en fonction du produit spécifique et de la situation de la commande.

8. Quel est le délai de livraison ?

Les produits standards nécessitent généralement 7 à 20 jours ouvrables.

Pour les produits personnalisés, les tuyaux de grand diamètre et les spécifications spéciales, le délai de livraison doit être confirmé en fonction des exigences de structure, de quantité et de production.

Un calendrier de livraison clair sera fourni avant la commande.

9. Comment la qualité est-elle garantie pour les commandes groupées ?

Des inspections de qualité peuvent être effectuées selon les spécifications du produit et les exigences du client, y compris les tests d'apparence, de dimensions, de bride, de pression et de vide.

Les articles d'inspection spéciaux doivent être confirmés avant l'achat.
