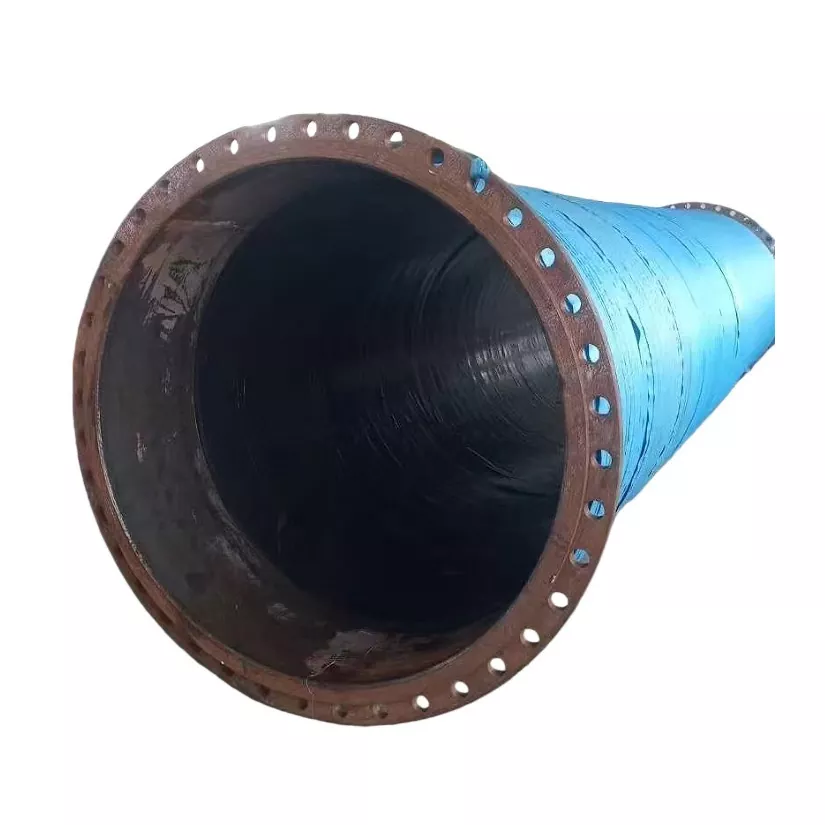

Le tuyau en caoutchouc à bride de grand diamètre renforcé de fils JIDONGDA est une solution de tuyau flexible robuste développée pour le transport de l'eau, du lisier, de la boue, du sable, des matériaux minéraux et d'autres supports compatibles dans les systèmes de canalisations à grande échelle.

Comparé aux tuyaux en caoutchouc conventionnels de grand diamètre, ce produit intègre une structure de renfort en fil d'acier en spirale dans la paroi du tuyau pour améliorer la stabilité structurelle pendant les opérations d'aspiration. Lorsque le tuyau fonctionne sous pression négative, la pression atmosphérique externe peut provoquer une déformation du corps du tuyau vers l'intérieur. Le squelette en fil d'acier intégré aide à conserver la forme originale du tuyau et permet un flux de matériau stable.

Le tuyau convient au raccordement entre des pompes, des équipements de dragage, des systèmes de canalisations et d'autres équipements industriels. Avec un diamètre, une longueur, une structure de renfort et une configuration de bride personnalisables, JIDONGDA propose des solutions flexibles pour différentes exigences d'ingénierie.

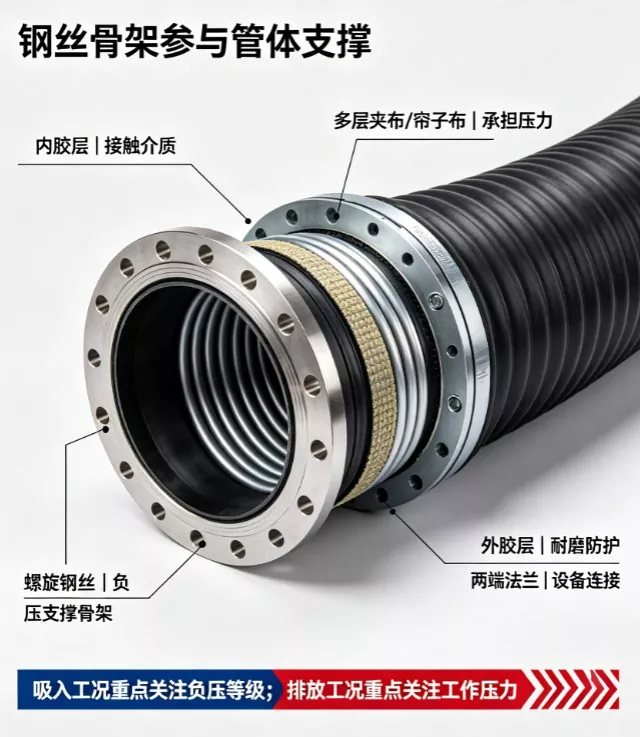

Structure du produit

Le tuyau en caoutchouc à bride de grand diamètre renforcé de fil JIDONGDA adopte une structure composite multicouche conçue pour les applications exigeantes d'aspiration et de refoulement.

Couche de caoutchouc intérieure

La couche interne entre directement en contact avec le milieu transporté. Différents composés de caoutchouc peuvent être sélectionnés en fonction des caractéristiques du lisier, du sable, des particules minérales, de l'eau et d'autres matériaux pour améliorer la résistance à l'usure et la fiabilité de service.

Couches de renfort

Plusieurs couches de tissu ou de matériaux de renforcement à haute résistance offrent une résistance à la pression et une résistance structurelle, permettant au tuyau de résister à la pression interne pendant les opérations de décharge.

Couche de renfort en fil d'acier en spirale

Le fil d'acier en spirale intégré dans la paroi du tuyau forme une structure de support continue autour de la circonférence du tuyau. Il améliore la résistance à la déformation sous vide et permet de maintenir la section du tuyau lors des opérations d'aspiration.

Couche extérieure en caoutchouc

Le revêtement extérieur protège le tuyau contre l'usure externe, les chocs, les conditions météorologiques et les dommages mécaniques pendant le transport et l'installation.

Extrémités à bride

Les deux extrémités peuvent être équipées de raccords à bride selon les exigences du pipeline, permettant la connexion avec des pompes, des équipements de dragage et des systèmes de pipelines fixes.

Fonction de travail du renfort en fil d'acier en spirale

Lors du fonctionnement en aspiration ou en vide, les tuyaux de grand diamètre sont exposés à la pression atmosphérique externe. Sans un support structurel suffisant, le corps du tuyau peut subir une déformation vers l'intérieur, ce qui entraînera une efficacité d'écoulement réduite, voire un effondrement du tuyau.

Le fil d'acier en spirale du tuyau en caoutchouc à bride de grand diamètre renforcé de fil JIDONGDA agit comme un cadre de support à l'intérieur de la paroi du tuyau. Il fournit un renforcement circonférentiel, améliore la rétention de forme et aide le tuyau à maintenir un fonctionnement stable dans des conditions de pression négative.

La résistance réelle au vide dépend de plusieurs facteurs, notamment les spécifications du fil d'acier, l'espacement des fils, le diamètre du tuyau, les couches de renfort, la longueur du tuyau, les conditions de flexion et l'environnement d'exploitation. JIDONGDA peut optimiser la structure du tuyau en fonction des exigences spécifiques du projet.

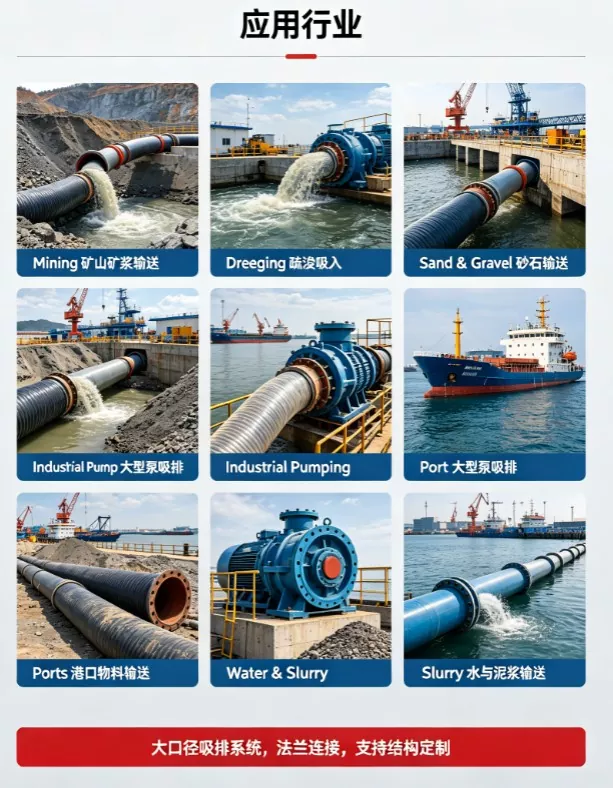

Applications du produit

Industrie minière

Utilisé pour le transport de boues, le transfert de résidus et les systèmes de traitement des minéraux où les matériaux abrasifs nécessitent des performances de tuyau fiables.

Ingénierie de dragage

Appliqué dans les canalisations d'aspiration des dragues, les systèmes de pompage de lisier et les projets d'ingénierie maritime pour le transport du sable, du limon et des sédiments.

Transport de sable et de gravier

Convient pour l'extraction de sable, la manipulation d'agrégats et les systèmes de transfert de matériaux solides de grands volumes.

Systèmes de pompage industriels

Utilisé pour les connexions d'aspiration et de refoulement de pompe où le tuyau doit gérer à la fois des conditions de pression et de vide.

Ingénierie portuaire et maritime

Appliqué dans le transfert de matériaux portuaires, les connexions de pipelines maritimes et d'autres projets de transport de fluides et de solides à grande échelle.

Assortiment de produits et accessoires

Le tuyau en caoutchouc à bride de grand diamètre renforcé de fil JIDONGDA peut être fourni avec des solutions de connexion personnalisées en fonction de différents systèmes de canalisations.

Configuration des brides

Les brides peuvent être fabriquées conformément aux normes internationales telles que GB, DIN, ANSI, JIS, ASME ou aux dessins du client. Les dimensions de connexion peuvent être adaptées aux pompes, aux canalisations et aux interfaces des équipements.

Intégration des pipelines

La longueur du tuyau, les exigences de flexion, la position de la bride et la structure de renforcement peuvent être prises en compte ensemble pour garantir la compatibilité avec l'environnement d'installation.

Sélection des matériaux

Le composé de caoutchouc interne peut être sélectionné en fonction du milieu transporté, notamment l'eau, le lisier, la boue, le sable, le gravier et d'autres matériaux industriels.

Avantages du produit

01｜Support en fil d'acier en spirale pour la stabilité de la pression négative

Le tuyau en caoutchouc à bride de grand diamètre renforcé de fil JIDONGDA utilise une structure de renfort en fil d'acier en spirale pour fournir un support circonférentiel continu. Il contribue à réduire les risques d’aplatissement et d’effondrement des tuyaux lors des opérations d’aspiration sous vide, améliorant ainsi la stabilité des canalisations d’aspiration de grand diamètre.

02｜Convient aux conditions de pression et de vide

La structure du tuyau est conçue pour prendre en compte à la fois les exigences de décharge à pression positive et d'aspiration à pression négative. Les couches de renfort gèrent la pression interne, tandis que le fil d'acier en spirale améliore la résistance à la pression externe pendant le fonctionnement sous vide.

03｜Grand diamètre pour le transport de gros volumes

La conception de gros calibre permet un transfert efficace de fluides à grand volume, ce qui la rend adaptée aux systèmes de dragage, d'exploitation minière et industriels nécessitant un flux de matériaux continu.

04｜Connexion à bride fiable

Avec des normes et des dimensions de bride personnalisables, le tuyau en caoutchouc à bride de grand diamètre renforcé de fil JIDONGDA peut être intégré à des pompes, des dragues et des systèmes de canalisations pour une installation pratique et une connexion fiable.

05｜Sélection de matériaux personnalisés pour différents supports

Selon différents milieux de travail et conditions d'abrasion, des matériaux en caoutchouc intérieurs appropriés peuvent être sélectionnés pour améliorer la résistance à l'usure et prolonger les performances de service.

06｜Personnalisation basée sur l'ingénierie

JIDONGDA prend en charge des solutions personnalisées couvrant le diamètre du tuyau, la structure en fil d'acier, les couches de renfort, la longueur, la conception des brides et la sélection des matériaux pour répondre aux différentes exigences du projet.
