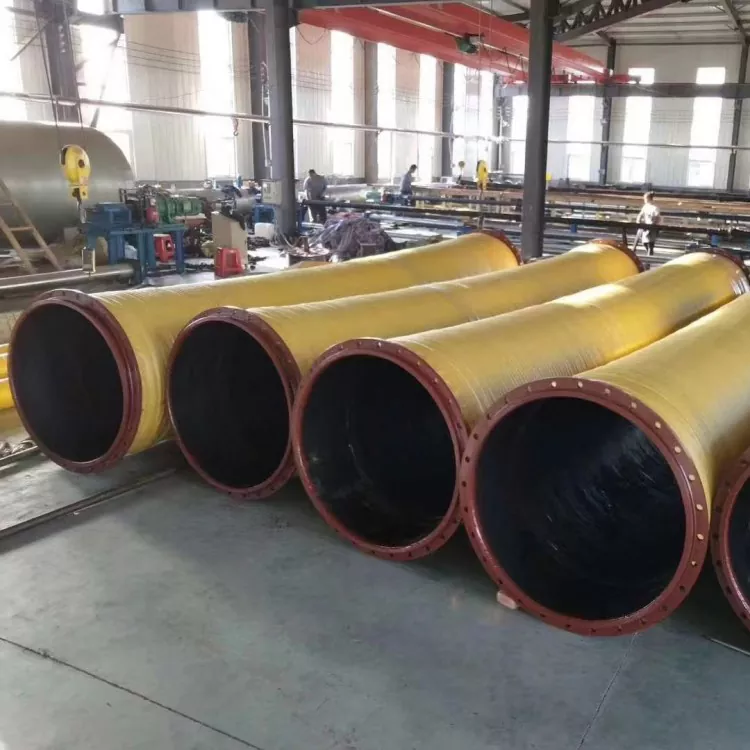

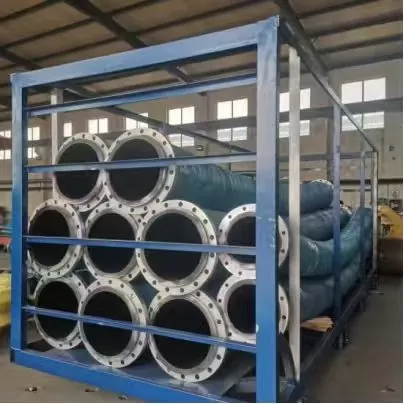

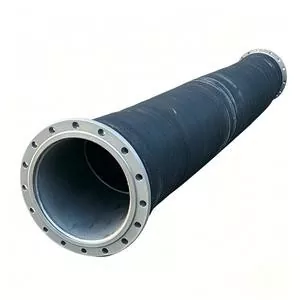

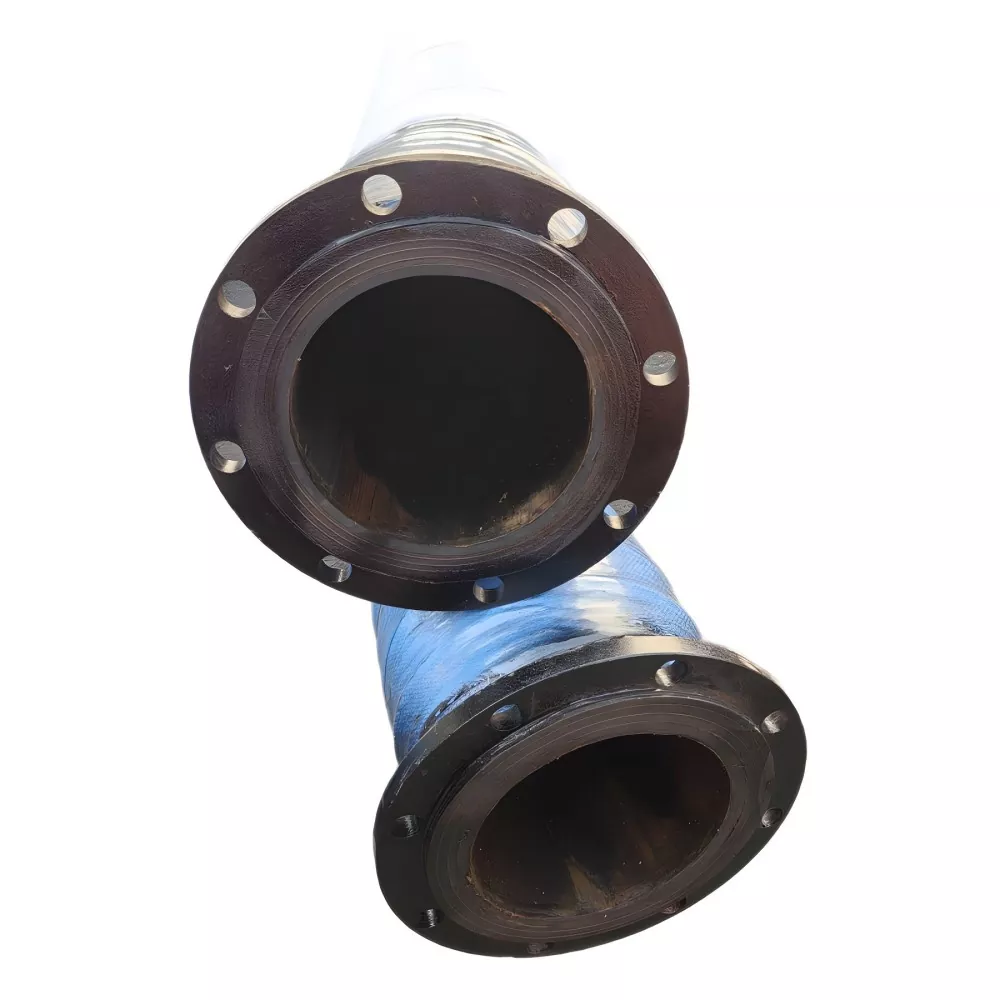

Tuyau en caoutchouc à bride flexible de grand diamètre

Le tuyau en caoutchouc flexible à bride de grand diamètre JIDONGDA est principalement utilisé pour la connexion flexible et le transport de supports entre les gros équipements, les unités de pompage, les pipelines et les équipements mobiles.

Le produit adopte un corps de tuyau en caoutchouc combiné à des structures de renfort et est équipé de brides aux deux extrémités. Il convient au transport :

· Eau

· Eau de mer

· Lisier

· Burre minéral

· Sable et gravier

· Résidus

· Certains médias industriels

Le positionnement principal de ce produit est la connexion flexible. Par conséquent, lors de la sélection, outre la pression et le diamètre, des facteurs tels que les vibrations de l'équipement, le déplacement du pipeline, l'écart d'installation, l'espace de courbure et la longueur du tuyau doivent également être pris en compte.

Avantages clés

01 | Capacité de connexion flexible

Le corps du tuyau en caoutchouc offre une certaine adaptabilité à la flexion et au déplacement, ce qui le rend adapté aux connexions flexibles à proximité des interfaces d'équipement.

02 | Transport à grand débit

La structure de grand diamètre peut être utilisée pour le transport de supports de grand volume. La plage de diamètres spécifiques doit être confirmée en fonction des exigences réelles du produit et du projet.

03 | Correspondance des brides

Les deux extrémités peuvent être équipées de brides en acier au carbone, en acier inoxydable ou autres, et peuvent être assorties selon les normes communes ou les dessins du client.

04 | Structure d'aspiration et de décharge en option

Selon les besoins réels en matière de vide, des structures de renforcement appropriées et des cadres en fil d'acier en spirale peuvent être configurés.

05 | Adaptabilité moyenne

Pour les milieux tels que l'eau, l'eau de mer, le lisier, le lisier minéral et le sable, des matériaux en caoutchouc intérieurs appropriés peuvent être sélectionnés en fonction des exigences matérielles et des conditions d'usure.

06 | Personnalisation non standard

La personnalisation est disponible pour :

· Diamètre

· Longueur

· Pression

· Pression à vide

· Température

· Bride

· Composé de caoutchouc

· Couleur

Structure du produit

La couche de caoutchouc interne entre directement en contact avec le milieu de transport.

La couche de tissu renforcée supporte la charge de pression.

Lorsqu'un support sous vide est requis, une structure de renfort en fil d'acier en spirale peut être configurée.

La couche extérieure en caoutchouc offre une résistance au vieillissement et une protection de l'environnement.

Les brides d'extrémité sont utilisées pour les connexions boulonnées entre les équipements et les canalisations.

Pourquoi choisir une structure à brides flexibles

Lorsque les canalisations fixes subissent des vibrations de l'unité de pompage, des mouvements d'équipement ou des erreurs d'installation, des contraintes supplémentaires peuvent survenir aux points de connexion.

Les tuyaux flexibles en caoutchouc peuvent servir de sections flexibles dans les pipelines, aidant ainsi à s'adapter à certains déplacements et vibrations.

Le rayon de courbure réellement admissible, la plage de déplacement et la méthode d'installation doivent être confirmés en fonction de la structure spécifique.

Emplacements d'installation typiques

Couramment utilisé à :

· Fin d'aspiration ou de refoulement de la pompe

· Connexions entre les équipements et les canalisations principales

· Points de connexion des équipements mobiles

· Conduits industriels nécessitant une installation et un démontage fréquents

Les dimensions de la bride doivent correspondre à la position de la bride d'accouplement, de la surface d'étanchéité et des trous de boulons.

Paramètres techniques

Secteurs d'application

Exploitation minière:
Utilisé pour transporter des boues minérales, des résidus et des supports contenant des particules.

Dragage :
Utilisé pour transporter du lisier, des boues et du sable.

Port :
Utilisé pour le transport de liquides et de matériaux à grand débit.

Sable et gravier :
Utilisé pour transporter des mélanges eau-sable et des matériaux particulaires.

Machines de construction :
Utilisé pour les connexions flexibles entre les pompes, les équipements et les canalisations mobiles.

Transport industriel :
Utilisé pour l'eau industrielle, les boues et autres supports de transport appropriés.

Points de sélection

Lors de l'achat, il est recommandé de fournir les informations suivantes :

· Diamètre intérieur

· Longueur

· Pression de travail

· Pression du vide de travail

· Support de transport

· Température

· Débit

· Exigences de flexion/déplacement

· Norme de bride

S'il est utilisé pour des applications d'aspiration sous vide, le niveau de pression du vide doit être clairement spécifié.

Si vous transportez des produits abrasifs tels que du sable ou des boues minérales, la taille et la concentration des particules doivent être fournies.

Utilisation et entretien

· Évitez de dépasser la plage de pression, de vide et de température confirmée.

· N'étirez pas et ne tordez pas le tuyau de force pendant l'installation.

· Inspectez régulièrement les fissures du caoutchouc extérieur, les renflements, l'usure anormale et les fuites des brides.

· Arrêtez d'utiliser le tuyau et reconfirmez les conditions de fonctionnement en cas de dommages structurels ou d'effondrement anormal du tuyau.

Personnalisation du produit / OEM et ODM

Pour les spécifications non standard, les produits peuvent être confirmés selon les dessins du client, les échantillons ou les paramètres techniques.

Il est recommandé de prévoir :

Diamètre intérieur/ID : ____

Longueur / Longueur : ____ m

Pression de service / Pression de service : ____ MPa

Vide de travail / Vide : ____ kPa

Température/température de fonctionnement : ____ ℃

Support de transport/Support : ____

Norme de bride / Norme de bride : ____

Dimensions de la bride/Dimensions de la bride : ____

Quantité/Quantité d'achat : ____

Port de destination/Destination : ____

FAQ

Quels sont les principaux avantages de ce tuyau ?

Les principaux avantages sont la combinaison d'un transport de grand diamètre et d'une capacité de connexion flexible, ce qui le rend adapté aux applications impliquant des vibrations d'équipement, des déplacements de pipelines et des déviations d'installation.

La bride peut-elle être fabriquée selon les dessins ?

Oui. La confirmation technique peut être effectuée selon la norme de bride, les dimensions ou les dessins fournis par les clients.

Peut-il être utilisé pour les boues minérales ?

Oui. Des matériaux de caoutchouc intérieur et des structures de renforcement appropriés peuvent être sélectionnés en fonction de la concentration de la boue minérale, de la taille des particules, du débit, de la pression et de la température.

Quel est le MOQ ?

MOQ est confirmé selon les exigences de spécifications, de longueur, de structure et de personnalisation.

Les produits standard peuvent prendre en charge les achats en petits lots en fonction des conditions de commande.

Quel est le délai de livraison ?

Les produits standards peuvent généralement être commandés dans un délai d'environ 7 à 20 jours ouvrables.

Les produits personnalisés et les spécifications spéciales doivent être confirmés selon les exigences de la commande.
