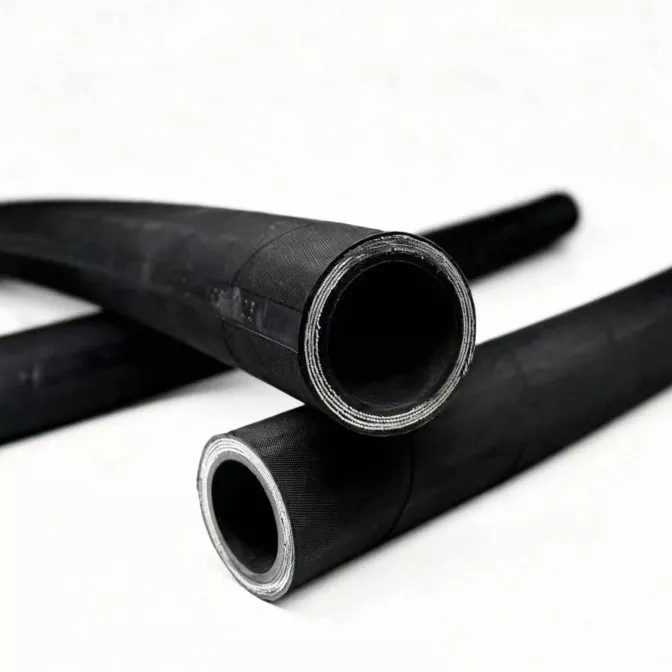

Tuyau en caoutchouc hydraulique haute pression

Les tuyaux en caoutchouc hydrauliques haute pression sont utilisés pour transférer l'huile hydraulique dans les machines et les systèmes hydrauliques. Ils sont conçus avec une chambre à air, une couche de renfort et un revêtement extérieur pour répondre à différentes exigences de pression et de fonctionnement.

JIDONGDA propose des options de tuyaux hydrauliques pour les équipements de construction, les machines agricoles, les équipements miniers et les applications industrielles. Des longueurs personnalisées et des flexibles flexibles sont disponibles selon les spécifications du client.

Qu'est-ce qu'un tuyau hydraulique haute pression ?

Un tuyau hydraulique en caoutchouc haute pression est une canalisation sous pression flexible utilisée pour transporter de l'huile hydraulique ou d'autres fluides hydrauliques compatibles dans les systèmes hydrauliques. Il est généralement composé d'une chambre à air, d'une couche de renfort et d'un revêtement extérieur.

Le tube intérieur entre directement en contact avec le fluide transporté, la couche de renfort résiste à la charge de pression principale et le revêtement extérieur protège le tuyau des facteurs environnementaux externes et des dommages mécaniques.

Selon les différentes pressions de service, les exigences d'impulsion de pression et les environnements de fonctionnement, les tuyaux hydrauliques en caoutchouc haute pression peuvent être fabriqués avec différentes structures de renfort.

Tuyau hydraulique tressé en fil d'acier

Les flexibles hydrauliques tressés en fil d'acier conviennent aux systèmes hydrauliques qui nécessitent des connexions flexibles et des performances de pression correspondantes. Selon des modèles de produits spécifiques, ils peuvent répondre à différentes pressions nominales et exigences d'application.

Tuyau hydraulique en spirale de fil d'acier

Les flexibles hydrauliques en spirale en fil d'acier sont conçus pour les systèmes hydrauliques nécessitant des performances de pression de service et d'impulsion de pression spécifiques. Leur domaine d'application dépend du modèle de tuyau, de la conception de la structure de renforcement et des résultats des tests pertinents.

La capacité de pression des tuyaux hydrauliques en caoutchouc haute pression ne peut pas être déterminée uniquement par l'apparence, le diamètre ou le nombre de couches de fils d'acier. La sélection finale doit être basée sur le modèle de produit spécifique, les paramètres techniques, les normes applicables et les résultats des tests.

Compatibilité des fluides hydrauliques

Pourquoi la compatibilité des fluides hydrauliques est-elle importante ?

Les systèmes hydrauliques utilisent généralement de l’huile hydraulique, mais différents équipements peuvent fonctionner avec différents types de fluides de travail.

Si le fluide hydraulique est incompatible avec le matériau du tube intérieur du tuyau, cela peut provoquer un gonflement, un durcissement, un ramollissement, des fissures ou une dégradation des performances, ce qui peut affecter la durée de vie du tuyau et la sécurité de fonctionnement.

Lors de la sélection d'un tuyau d'huile hydraulique, les informations suivantes doivent être confirmées :

· Type de fluide hydraulique

· Composition fluide

· Température de fonctionnement

· Pression de fonctionnement

· Conditions environnementales

Les informations de sélection courantes incluent les huiles hydrauliques à base minérale, les fluides hydrauliques synthétiques et d’autres fluides hydrauliques spécifiques.

La compatibilité avec différents fluides doit être confirmée en fonction de la formulation réelle, du matériau de la chambre à air et des conditions de fonctionnement. On ne peut pas supposer qu’un même flexible hydraulique convient à toutes les huiles hydrauliques, fluides synthétiques ou fluides à base d’eau.

Si un système hydraulique utilise des fluides spéciaux, il est recommandé de fournir le nom du fluide et les informations techniques afin que la compatibilité des matériaux du tuyau puisse être confirmée.

Construction du tuyau

Un tuyau hydraulique en caoutchouc haute pression typique se compose généralement des composants suivants :

01｜Chambre à air

La chambre à air entre directement en contact avec le fluide hydraulique.

Les principales considérations comprennent :

· Résistance à l'huile

· Compatibilité avec les fluides

· Résistance à la température

· Flexibilité

Le matériau et l'épaisseur de la chambre à air doivent être sélectionnés en fonction du modèle de tuyau spécifique et des conditions de fonctionnement.

02｜Couche de renfort

La couche de renfort est une structure clé déterminant la capacité de pression du tuyau.

Selon la série de produits et les exigences de pression, le tuyau peut adopter des structures de renforcement en fil d'acier tressé ou en spirale en fil d'acier.

La sélection doit prendre en compte :

· Pression de travail

· Pression d'éclatement

· Exigences en matière d'impulsion de pression

· Diamètre du tuyau

· Rayon de courbure minimum

· Conditions d'installation

Pour les systèmes hydrauliques avec des changements de pression fréquents, il est également nécessaire de confirmer si le tuyau répond aux performances d'impulsion de pression requises.

03｜Couverture extérieure

Le revêtement extérieur assure une protection externe de la structure de renfort.

Selon l'environnement d'exploitation, les facteurs suivants peuvent devoir être pris en compte :

· Résistance à l'abrasion

· Résistance aux intempéries

· Résistance à l'huile et à la graisse

· Résistance à l'ozone

· Protection mécanique

04｜Raccords hydrauliques et ensemble de tuyaux

Les tuyaux hydrauliques en caoutchouc haute pression peuvent être équipés de raccords appropriés en fonction des exigences de connexion de l'équipement pour former un ensemble de tuyaux hydrauliques.

Les options de montage disponibles incluent :

· Raccords droits

· Raccords coudés à 45 °

· Raccords coudés à 90 °

· Raccords à filetage métrique

· Raccords filetés BSP

· Raccords JIC

· Raccords ORFS

· Raccords à bride

Le type de raccord spécifique, les spécifications du filetage, la méthode d'étanchéité et les paramètres de sertissage doivent être confirmés en fonction des interfaces de l'équipement et des exigences du produit.

Le tuyau, les raccords et les paramètres de sertissage doivent être considérés comme un système d’assemblage adapté. Les différentes spécifications des composants ne doivent pas être mélangées au hasard.

Spécifications techniques

Pression et température de service

La pression de service, la pression d'éclatement et la température de travail sont des paramètres techniques différents et ne peuvent pas se remplacer.

La pression de service admissible d'un tuyau est affectée par des facteurs tels que le diamètre intérieur, la structure de renforcement, le modèle de produit, la température et les conditions de fonctionnement. Lorsque la température augmente, la pression de service admissible de certains tuyaux peut devoir être ajustée en conséquence.

Pour les systèmes hydrauliques avec des impulsions de pression continues ou fréquentes, il est également nécessaire de confirmer si les performances des impulsions de pression répondent aux exigences de l'équipement.

Par conséquent, les acheteurs doivent sélectionner le modèle de tuyau approprié en fonction de l'application réelle et confirmer les performances finales en fonction des données techniques du produit et des résultats des tests réels.

Applications typiques

Machines de construction – Excavatrices, chargeuses, grues et autres équipements hydrauliques.

Machines agricoles – Tracteurs, moissonneuses et matériel agricole.

Équipement industriel – Presses hydrauliques, groupes motopropulseurs et machines industrielles.

Équipement minier – Systèmes hydrauliques fonctionnant dans des environnements industriels exigeants.

Équipement de manutention – Chariots élévateurs, équipements de levage et autres applications hydrauliques.

Le tuyau doit être choisi en fonction des conditions de fonctionnement de l'équipement.

Certifications et documents de l'entreprise

Certification du système de gestion de la qualité

Certification du système de gestion environnementale

Certificat de brevet de tuyau hydraulique haute pression

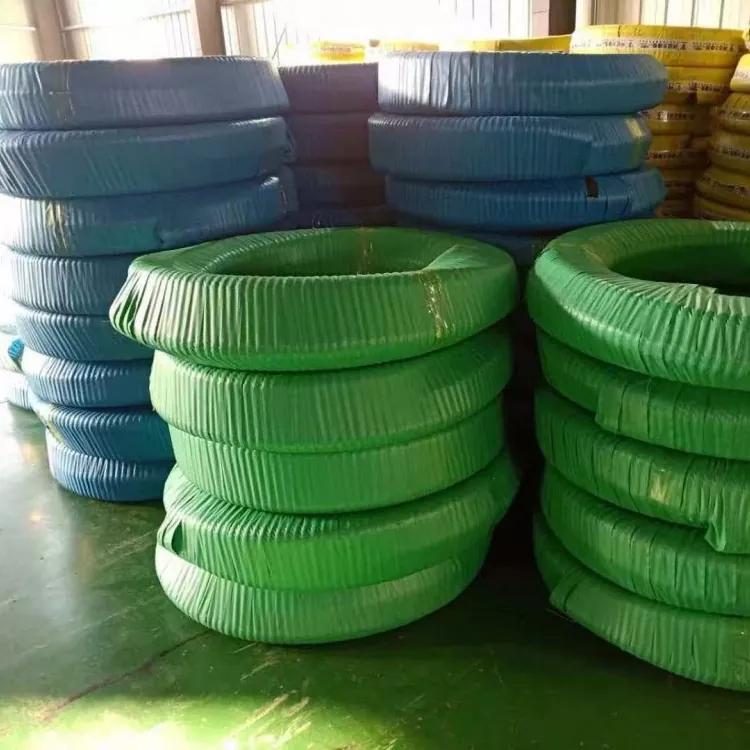

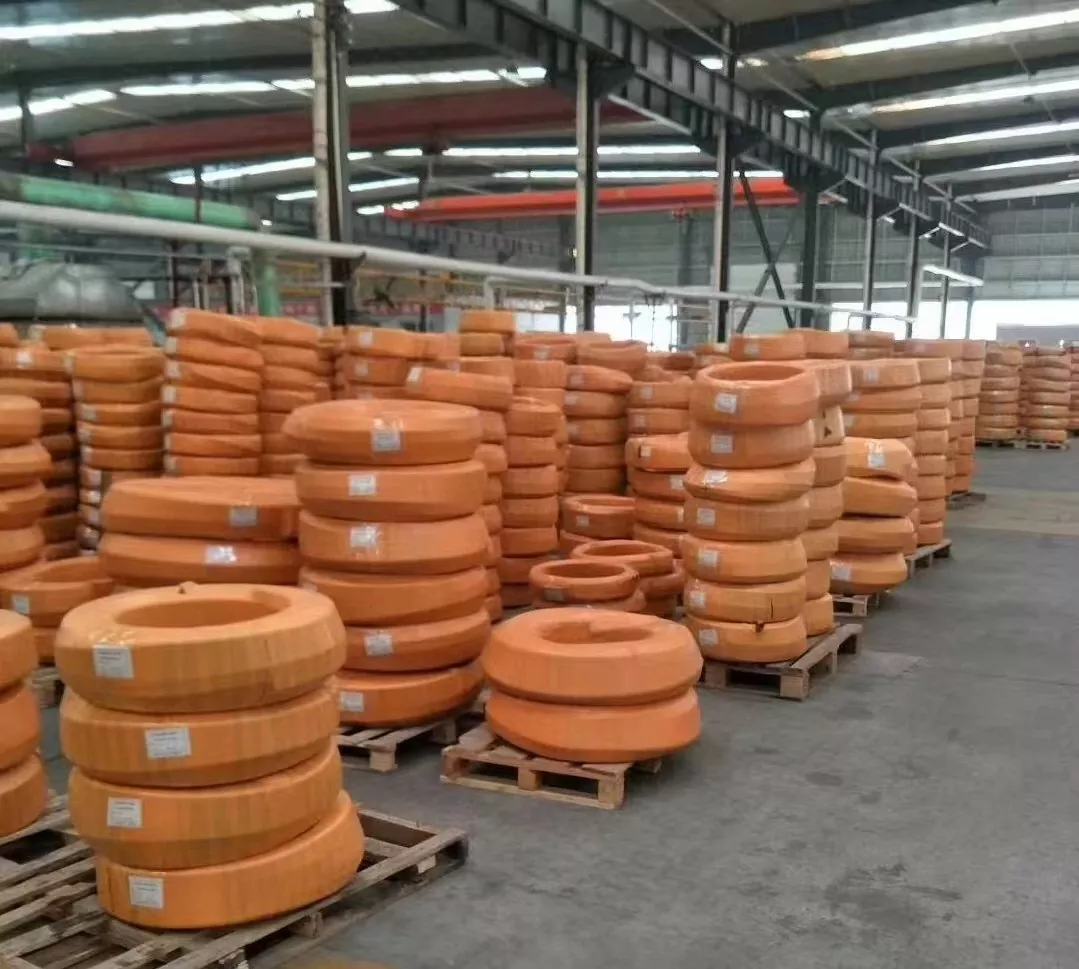

Usine et capacité de production

Pourquoi choisir les tuyaux JIDONGDA ?

JIDONGDA fournit des flexibles hydrauliques pour différentes applications industrielles et peut coordonner l'approvisionnement en produits en fonction des exigences du client.

· Options de tuyaux tressés en fil d'acier et de tuyaux en spirale

· Tailles et longueurs personnalisées

· Raccords hydrauliques et flexibles

· Spécifications OEM et non standard

· Correspondance de produits basée sur des dessins ou des échantillons

· Solutions d'approvisionnement flexibles pour différents projets

Installation et entretien

· Sélectionnez la pression nominale appropriée pour votre système hydraulique.

· Confirmer la compatibilité entre le fluide hydraulique et le matériau du tuyau.

· Évitez les flexions, torsions et abrasions externes excessives.

· Utilisez des raccords compatibles et les spécifications de sertissage correctes.

· Inspectez régulièrement les fissures, les renflements, les fuites et les raccords endommagés.

Arrêtez d'utiliser un tuyau endommagé et suivez les procédures de sécurité du fabricant de l'équipement avant l'inspection ou le remplacement.

FAQ

T1. A quoi sert un flexible hydraulique haute pression ?

Les flexibles hydrauliques haute pression sont utilisés pour transférer de l'huile hydraulique ou des fluides hydrauliques compatibles dans les systèmes hydrauliques, notamment les machines de construction, les équipements industriels, les machines agricoles et autres applications hydrauliques.

Q2. Quelle est la différence entre les flexibles hydrauliques tressés et spiralés ?

Les tuyaux tressés en fil d'acier et les tuyaux en spirale en fil d'acier utilisent des structures de renforcement différentes. Leurs pressions nominales, leur flexibilité et leurs performances en matière d'impulsion de pression dépendent de la conception spécifique du produit et des spécifications applicables.

Q3. À quelle pression de service votre tuyau hydraulique peut-il résister ?

La pression de service admissible dépend de la série de tuyaux, du diamètre intérieur, de la structure de renforcement et des conditions de fonctionnement. Veuillez fournir la pression requise et la taille du tuyau pour la sélection du modèle.

Q4. Pouvez-vous fournir des flexibles hydrauliques avec raccords ?

Oui. Les flexibles hydrauliques peuvent être fournis selon les spécifications de flexibles et de raccords compatibles, sous réserve de la disponibilité du produit et des exigences de personnalisation.

Q5. Quels fluides hydrauliques sont compatibles avec vos flexibles ?

La compatibilité dépend du type de fluide hydraulique, du matériau de la chambre à air, de la température et des conditions de fonctionnement. Veuillez fournir le nom du fluide et les informations techniques pertinentes pour confirmation.

Q6. Pouvez-vous personnaliser la longueur du tuyau et les raccords ?

Oui. Les longueurs personnalisées et les raccords compatibles peuvent être évalués selon les dessins du client, les échantillons ou les spécifications techniques.

Q7. Fournissez-vous des flexibles hydrauliques OEM ?

Oui. L'approvisionnement OEM et les solutions de produits personnalisées sont disponibles en fonction des spécifications du produit confirmées et des exigences de commande.

Q8. Quelles informations sont requises pour un devis de flexible hydraulique ?

Nous vous recommandons de fournir :

Diamètre intérieur + Pression de service + Fluide hydraulique + Température + Longueur + Type de raccord + Quantité

Q9. Comment choisir le bon fournisseur de tuyaux hydrauliques haute pression ?

Choisissez un fournisseur qui peut vous aider à vérifier les pressions nominales, la compatibilité des fluides, la structure de renforcement, les spécifications de raccord et la documentation du produit. La sélection finale doit être basée sur les conditions de fonctionnement réelles et les spécifications confirmées du produit.

Q10. Quelles normes sont disponibles pour vos flexibles hydrauliques ?

Les flexibles hydrauliques peuvent être conçus ou fournis conformément aux normes SAE ou EN applicables, en fonction de la série de produits réelle. Veuillez préciser la norme requise afin que la conformité du produit puisse être confirmée.
