Lorsque de gros équipements, unités de pompage, pipelines ou systèmes mobiles nécessitent un transfert de fluide fiable tout en permettant les vibrations et les mouvements, leTuyau en caoutchouc à bride flexible de grand diamètredepuisJIDONGDAfournit une solution de connexion pratique. Conçu autour d'un corps de tuyau flexible en caoutchouc, d'une structure de renfort et d'extrémités à brides, il peut être configuré pour l'eau, l'eau de mer, le lisier, le lisier minéral, le sable, le gravier, les résidus et autres milieux industriels appropriés.
Les systèmes de canalisations de grand diamètre sont souvent confrontés à des défis que les canalisations rigides ne peuvent pas facilement relever. Les vibrations de la pompe, le déplacement de l'équipement, les écarts d'installation et les assemblages répétés peuvent créer des contraintes supplémentaires autour des points de connexion. Un tuyau flexible en caoutchouc peut fournir une section flexible contrôlée entre l'équipement et les pipelines tout en conservant la capacité de transport requise.
La solution de JIDONGDA combine un corps de tuyau en caoutchouc avec des couches de renfort et des raccords à bride. En fonction des conditions de fonctionnement, la structure peut comprendre un support en tissu renforcé et en fil d'acier en spirale pour les applications impliquant des exigences de pression ou de vide. Les dimensions des brides peuvent également être adaptées aux normes courantes ou aux dessins du client, ce qui rend le tuyau adapté aux projets industriels personnalisés.
Table des matières
- Qu'est-ce qu'un tuyau en caoutchouc à bride flexible de grand diamètre ?
- Pourquoi la flexibilité est-elle importante dans les grands systèmes de pipelines ?
- Comment le tuyau est-il construit ?
- Quels sont les principaux avantages ?
- Où est-il couramment utilisé ?
- Quels paramètres techniques les acheteurs doivent-ils prendre en compte ?
- Comment les acheteurs doivent-ils sélectionner le bon tuyau ?
- Comment prolonger la durée de vie ?
- Foire aux questions
- Conclusion

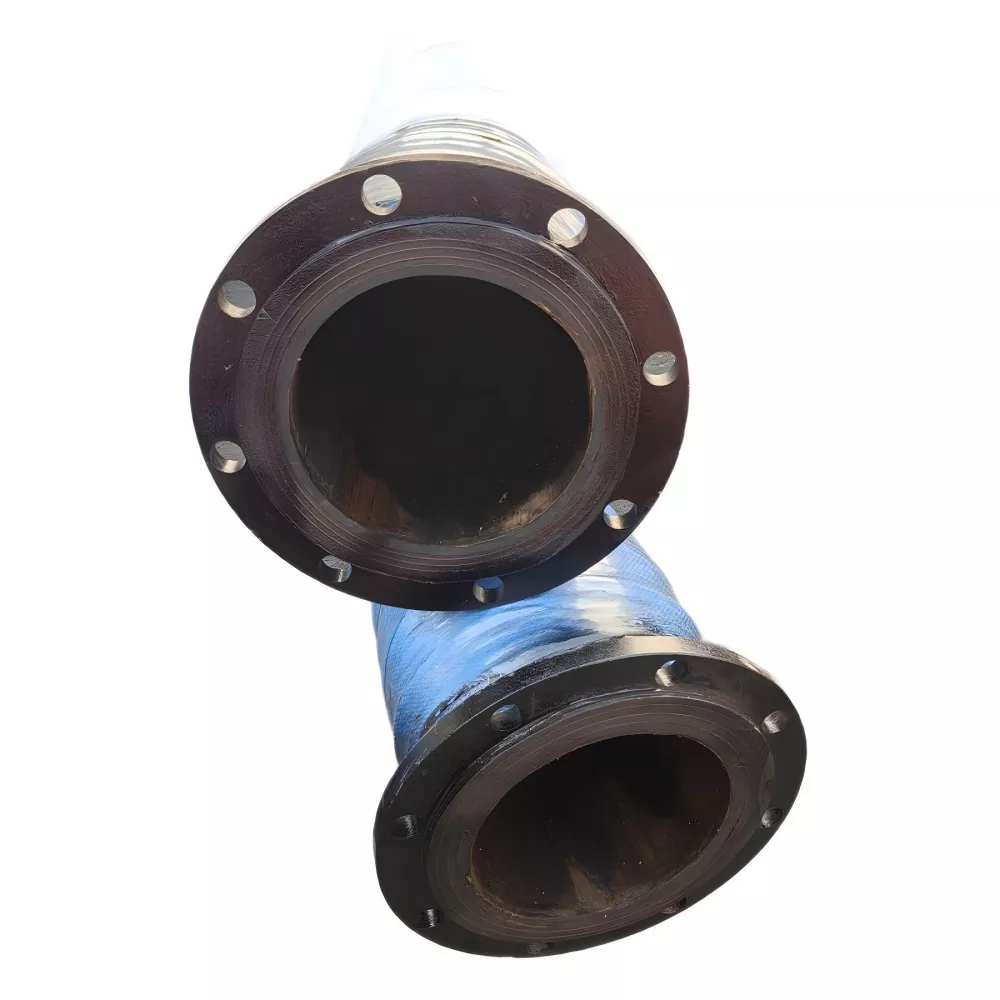

Qu'est-ce qu'un tuyau en caoutchouc à bride flexible de grand diamètre ?
Un tuyau flexible en caoutchouc à bride de grand diamètre est un ensemble de tuyaux industriels conçu pour transporter des fluides ou des milieux contenant des particules tout en fonctionnant également comme une connexion flexible entre l'équipement et les canalisations fixes ou mobiles.
Contrairement à un raccord complètement rigide, le corps du tuyau en caoutchouc peut s'adapter à un certain degré de flexion et de déplacement. Les brides installées aux deux extrémités assurent une connexion boulonnée avec des pompes, des vannes, des canalisations, des récipients ou d'autres équipements. Cette combinaison rend le tuyau particulièrement utile lorsque la capacité de transport et la flexibilité de connexion sont toutes deux importantes.
Selon le projet, le tuyau peut être configuré pour l'eau, l'eau de mer, le lisier, le lisier minéral, le sable et le gravier, les résidus et certains milieux industriels sélectionnés. Pour les matériaux abrasifs, le composé de caoutchouc interne et la structure de renforcement doivent être sélectionnés en fonction du milieu réel et des conditions de fonctionnement.
Pourquoi la flexibilité est-elle importante dans les grands systèmes de pipelines ?
Les grands pipelines industriels ne sont pas toujours exposés à des conditions statiques. Les pompes génèrent des vibrations, les équipements mobiles changent de position et les tolérances d'installation peuvent entraîner un léger désalignement entre les composants connectés. Si ces mouvements sont transférés directement dans la tuyauterie rigide, des contraintes supplémentaires peuvent se développer autour des joints et des interfaces des équipements.
Un tuyau flexible en caoutchouc crée une section flexible dans le pipeline. Sa capacité à se plier et à s'adapter à certains déplacements peut contribuer à rendre les connexions d'équipement plus adaptables aux conditions de fonctionnement réelles.
- Aide à s'adapter aux vibrations de l'équipement.
- Permet certains déplacements de pipeline.
- Offre une flexibilité autour des connexions d’équipement.
- Peut simplifier les connexions là où l'espace d'installation est limité.
- Prend en charge les applications nécessitant le retrait de l'équipement ou une installation répétée.
- Peut être configuré pour différents supports et conditions de fonctionnement.
Le rayon de courbure réellement autorisé, la plage de déplacement, la pression nominale et la méthode d'installation doivent toujours être confirmés par rapport à la construction spécifique du tuyau et aux exigences du projet.
Comment le tuyau est-il construit ?
Les performances d'un tuyau en caoutchouc de grand diamètre dépendent de l'interaction de sa couche de caoutchouc interne, de son renfort, de sa couche de caoutchouc externe et des connexions d'extrémité. Une structure correctement sélectionnée aide le tuyau à résister aux conditions mécaniques et environnementales attendues pendant le service.
Couche de caoutchouc intérieure
La couche de caoutchouc interne est en contact direct avec le fluide transporté. Sa formulation doit donc être choisie en fonction des caractéristiques du matériau transporté, notamment lorsque le système manipule des boues abrasives, des particules minérales, de l'eau de mer ou d'autres fluides exigeants.
Couche de tissu renforcée
Les couches de tissu renforcées aident à soutenir la structure du tuyau et à supporter les charges de pression. La conception du renforcement doit correspondre au diamètre, à la pression, à la longueur et aux conditions de fonctionnement requis.
Renfort de fil d'acier en spirale
Lorsqu'un support d'aspiration ou de vide est nécessaire, une structure de renfort en fil d'acier en spirale peut être incorporée. Cette configuration doit être spécifiée en fonction des conditions de vide réelles plutôt que sélectionnée uniquement sur la base du diamètre du tuyau.
Couche extérieure en caoutchouc
La couche extérieure en caoutchouc offre une protection contre l'exposition environnementale et contribue à la résistance du tuyau au vieillissement externe et aux conditions de fonctionnement.
Extrémités à bride
Les brides fournissent une connexion boulonnée pratique entre le tuyau et le pipeline ou l'équipement environnant. JIDONGDA peut configurer l'acier au carbone, l'acier inoxydable ou d'autres matériaux de bride selon l'application, la norme ou le dessin du client.
Quels sont les principaux avantages ?
La sélection du tuyau flexible approprié peut résoudre plusieurs défis courants dans les systèmes de transport de grand diamètre. Les principaux avantages comprennent :
- Capacité de connexion flexible :Le corps en caoutchouc permet une certaine flexion et déplacement, ce qui le rend adapté aux interfaces d'équipement affectées par les vibrations ou les mouvements.
- Convoyage gros débit :Un grand diamètre interne peut prendre en charge le transfert de médias à grand volume lorsque les conditions du projet nécessitent une plus grande capacité de débit.
- Intégration pratique des brides :Les extrémités à brides peuvent être adaptées aux normes communes ou personnalisées selon les dessins techniques.
- Renfort adaptable :Le renfort en tissu et les structures facultatives en fil d'acier en spirale peuvent être sélectionnés en fonction des exigences de pression et de vide.
- Adaptabilité des médias :Des composés de caoutchouc internes appropriés peuvent être sélectionnés pour l'eau, le lisier, le lisier minéral, le sable, le gravier et d'autres supports spécifiés.
- Flexibilité OEM et ODM :Le diamètre, la longueur, la pression, le vide, la température, la configuration des brides, le composé de caoutchouc et la couleur peuvent être personnalisés pour les applications non standard.
Où est-il couramment utilisé ?
L'application d'un tuyau flexible à bride de grand diamètre s'étend à toutes les industries où un transfert de matériaux de grand volume et des connexions d'équipement flexibles sont nécessaires.
| Industrie | Application typique | Considération clé |
|---|---|---|
| Exploitation minière | Transport de boues minérales et de résidus | Abrasion, taille des particules, concentration, pression |
| Dragage | Transfert de lisier, de boues et de sable | Vide, abrasion, débit, flexibilité |
| Ports | Transport de liquides et de matériaux à grand débit | Diamètre, compatibilité moyenne, correspondance des brides |
| Sable et gravier | Mélanges eau-sable et transport de particules | Résistance à l'usure et renforcement |
| Machines de construction | Connexions flexibles de pompes et de canalisations mobiles | Mouvement, espace de flexion, pression |
| Convoyage industriel | Eau industrielle, boues et milieux appropriés | Température, pression, mélange de caoutchouc |
Pour les projets impliquant des fluides spécialisés ou des conditions de fonctionnement sévères, les acheteurs doivent fournir des informations détaillées sur l'application avant de finaliser la construction du tuyau.
Quels paramètres techniques les acheteurs doivent-ils prendre en compte ?
Un tuyau ne doit pas être sélectionné uniquement en fonction de son diamètre nominal. Une spécification complète doit prendre en compte les exigences mécaniques, chimiques, thermiques et de connexion de l'application.
| Paramètre | Pourquoi c'est important |
|---|---|
| Diamètre intérieur | Détermine le passage d'écoulement disponible et la taille du raccordement. |
| Longueur | Influence la géométrie de l'installation, la tolérance de mouvement et les conditions de flexion. |
| Pression de service | Détermine le renforcement requis et la construction globale du tuyau. |
| Aspirateur de travail | Important pour les applications d’aspiration et la sélection des structures de support sous vide. |
| Température de travail | Détermine si le composé de caoutchouc sélectionné est adapté au support et à l'environnement. |
| Moyen de transport | Influence le choix du composé de caoutchouc et les exigences de résistance à l’usure. |
| Débit | Aide à déterminer le diamètre et la configuration de fonctionnement appropriés. |
| Norme de bride | Assure la compatibilité avec l’équipement ou le pipeline correspondant. |
Les informations produit de JIDONGDA indiquent que les connexions à bride peuvent être configurées selon les dessins GB, DIN, ANSI, JIS, ASME ou client. Les spécifications finales doivent être confirmées sur la base du projet réel plutôt que sur la base d'une description générale du catalogue.
Comment les acheteurs doivent-ils sélectionner le bon tuyau ?
Pour les équipes d’achats industriels, fournir des informations opérationnelles complètes dès la phase de devis peut rendre la confirmation technique plus efficace. Une fiche technique utile doit inclure :
- Diamètre intérieur requis.
- Longueur totale du tuyau.
- Pression de service normale et maximale.
- Pression de vide requise pour le service d'aspiration.
- Type de support de transport.
- Température de fonctionnement et ambiante.
- Débit requis.
- Plage de flexion ou de déplacement requise.
- Norme et dimensions des brides.
- Quantité requise et destination de livraison.
Les applications abrasives nécessitent des informations supplémentaires. Par exemple, les projets de boues minérales doivent identifier la taille et la concentration des particules afin que le caoutchouc interne et la structure de renforcement puissent être évalués de manière appropriée.
Les acheteurs peuvent également examiner des solutions connexes telles que des tuyaux en caoutchouc à bride de grand diamètre, des tuyaux en caoutchouc de dragage de grand diamètre et d'autres solutions de tuyaux en caoutchouc de grand diamètre lorsqu'ils comparent différentes exigences en matière de pipelines.
Comment prolonger la durée de vie ?
Une installation correcte et une inspection régulière sont importantes pour maintenir les performances de tout tuyau en caoutchouc industriel. Même un tuyau correctement conçu peut subir des dommages prématurés s’il est mal installé ou utilisé en dehors de ses limites confirmées.
- Ne dépassez pas la pression de service, la pression de vide ou la plage de température confirmées.
- Évitez d'étirer, de tordre ou de plier brusquement le tuyau pendant l'installation.
- Vérifiez la surface extérieure en caoutchouc pour déceler des fissures, des renflements, des coupures et une usure anormale.
- Inspectez les raccords à bride pour déceler des fuites et des signes de desserrage.
- Surveillez les tuyaux utilisés avec des produits abrasifs pour détecter toute usure inhabituelle.
- Arrêtez l'opération et réévaluez les conditions de travail si des dommages structurels ou un effondrement anormal du tuyau sont observés.
L'installation doit également garantir que les faces des brides, les trous de boulons, les surfaces d'étanchéité et les composants d'accouplement sont correctement alignés. Le tuyau ne doit pas être forcé dans une position qui crée une contrainte mécanique inutile.
Foire aux questions
Quels sont les principaux avantages d’un tuyau flexible en caoutchouc à bride de grand diamètre ?
Ses principaux avantages résident dans la combinaison d’une capacité de transport de grand diamètre et d’une capacité de connexion flexible. Il peut être utilisé là où les vibrations de l'équipement, le déplacement du pipeline, les écarts d'installation ou le mouvement de l'équipement mobile doivent être pris en compte.
JIDONGDA peut-il fabriquer la bride selon les dessins du client ?
Oui. Les configurations de brides peuvent être confirmées selon les normes applicables, les dimensions, les exigences de connexion ou les dessins du client. Le matériau de la bride peut également être sélectionné en fonction des exigences du projet.
Ce type de tuyau peut-il être utilisé pour du lisier minéral ?
Oui. Il peut être configuré pour les applications de boues minérales. Cependant, la taille des particules, la concentration de la boue, le débit, la pression, la température et les conditions d'usure doivent être fournis afin que le composé de caoutchouc interne et la structure de renforcement appropriés puissent être évalués.
Le tuyau peut-il être personnalisé pour des applications non standard ?
Oui. La personnalisation peut couvrir le diamètre, la longueur, la pression, la pression du vide, la température, la configuration des brides, le composé de caoutchouc et la couleur. Les dessins du client, les échantillons ou les paramètres techniques détaillés peuvent être utilisés lors de la confirmation des spécifications.
Quelles informations dois-je fournir lors d’une demande de devis ?
Les informations les plus utiles comprennent le diamètre intérieur, la longueur, la pression de service, les exigences en matière de vide, le fluide de transport, la température, le débit, les exigences de flexion ou de déplacement, la norme de bride, les dimensions de la bride, la quantité et la destination.
Quel est le délai de livraison habituel ?
Les produits standard peuvent généralement être commandés dans un délai d'environ 7 à 20 jours ouvrables, tandis que les produits personnalisés et les spécifications spéciales doivent être confirmés en fonction des exigences réelles de la commande.
Conclusion
Un tuyau flexible de grand diamètre bien sélectionné peut fournir une connexion efficace entre les canalisations de grande capacité et les équipements où des mouvements, des vibrations, des déviations d'installation ou des fluides exigeants sont impliqués. La combinaison d'une construction en caoutchouc flexible, de couches de renfort et de raccords à bride rend ce tuyau adapté à une large gamme d'applications minières, de dragage, portuaires, de construction, de sable et de gravier et de transport industriel.
JIDONGDA prend en charge des configurations personnalisées basées sur le diamètre, la longueur, la pression, le vide, la température, le fluide de transport, les exigences en matière de bride et le composé de caoutchouc. Pour les projets où les spécifications standard des tuyaux ne peuvent pas correspondre entièrement aux conditions d'installation, la fourniture d'informations techniques complètes permet d'évaluer plus précisément la structure du tuyau et la configuration des connexions. Si vous recherchez une solution fiable pour un raccordement de pipeline exigeant,Contactez-nousavec vos dessins, paramètres de fonctionnement ou exigences du projet pour discuter d'une solution de tuyau personnalisée appropriée avec JIDONGDA.
