Tuyau métallique tressé en fil d'acier

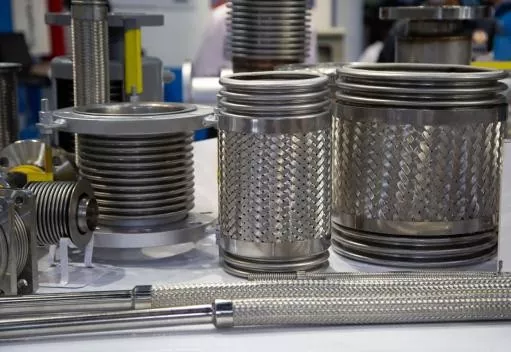

Le tuyau métallique tressé en fil d'acier JIDONGDA est spécialement conçu pour les systèmes de transport de fluides et de gaz exigeants qui nécessitent une résistance aux vibrations, la capacité de s'adapter au désalignement et une durabilité dans des conditions extrêmes de température et de pression. Contrairement aux tuyaux en caoutchouc standards ou aux conduites rigides, ce produit combine la flexibilité d'un tube métallique ondulé avec la résistance à la pression fournie par une tresse métallique. Cela permet de résoudre des problèmes industriels courants tels que les difficultés d'installation, la défaillance des canalisations rigides induite par les vibrations et la courte durée de vie des tuyaux traditionnels.

Les produits sont entièrement conformes aux normes internationales, notamment GB/T 14525, ISO 10380 et EJMA. Grâce à des processus de fabrication raffinés et à un système de contrôle qualité complet, nos produits répondent aux normes industrielles mondiales et sont adaptés à une utilisation dans les environnements les plus difficiles.

Conception du produit et avantages des matériaux

1. Couche ondulée intérieure

Construite à partir de tubes ondulés (matériau : nuances d'acier inoxydable 304, 316 ou 316L), cette couche offre une excellente résistance à la corrosion et une stabilité des performances à haute et basse température, tout en garantissant un écoulement libre du fluide sans risque de colmatage. Sa structure ondulée flexible s'adapte aux déplacements dans différents plans (axiaux, latéraux et angulaires), s'adaptant aux déformations du pipeline sans compromettre l'efficacité du transport.

2. Couche de renfort en tresse métallique

Se compose d'une couche protectrice de tressage simple ou double en fil d'acier inoxydable, qui améliore considérablement la résistance à la pression et l'intégrité structurelle du tuyau. La tresse serrée limite l'expansion du tuyau intérieur sous haute pression, protège contre les impacts mécaniques externes et amortit les vibrations du pipeline, évitant ainsi les dommages au tuyau et les fuites de fluide lors d'un fonctionnement prolongé.

Caractéristiques et avantages clés du produit

1. Résistance thermique exceptionnelle : plage de températures de fonctionnement de -196°C à +600°C ; capable de transporter de manière fiable des fluides spécialisés (par exemple, GNL cryogénique, vapeur à haute température, huile chaude) dans des conditions de fonctionnement extrêmes.

2. Sécurité et durabilité haute pression : plage de pression de fonctionnement de 6 à 250 bars avec un facteur de sécurité contre l'éclatement de 3 : 1 ; résistant aux coups de bélier soudains, éliminant le risque de rupture de pipeline.

3. Amortissement efficace des vibrations et protection de l'équipement : absorbe les vibrations continues des pompes, des compresseurs et d'autres équipements ; réduit les contraintes sur le système de tuyauterie ; protège les équipements auxiliaires et prolonge la durée de vie globale du système.

4. Compensation automatique de la dilatation et de la contraction thermiques : compense automatiquement les déplacements causés par les fluctuations de température, soulage les contraintes du pipeline et empêche les fissures ou les fuites de joints.

5. Résistance à la corrosion et au vieillissement : fabriqué en acier inoxydable avec traitement de décapage et de passivation ; résistant aux acides, aux alcalis et aux sels, ce qui rend les produits adaptés à une utilisation dans les environnements agressifs des industries chimiques et pharmaceutiques.

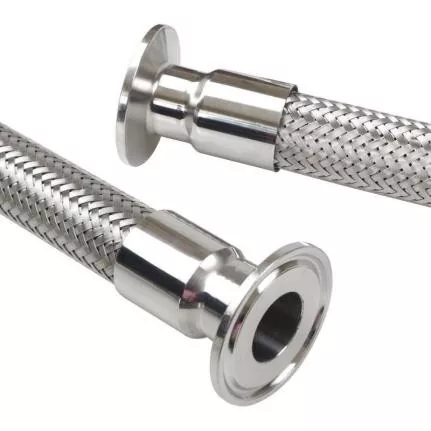

6. Flexibilité d'installation et commande personnalisée : prend en charge diverses méthodes de connexion industrielle (à bride, filetée, soudée, connexion rapide) ; permet de personnaliser la longueur du tuyau, le nombre de couches de tresse et la conception de l'assemblage pour répondre aux exigences spécifiques du projet.

Système de contrôle de qualité rigoureux

1. Tests de conditions de service simulés

Des tests complets (y compris l'exposition à la pression interne, la simulation de vibrations continues, le déplacement axial, les flexions répétées et la simulation de dilatation/contraction thermique) reproduisent les conditions de fonctionnement industrielles réelles à long terme.

2. Paramètres de contrôle clés

Les ingénieurs professionnels surveillent la stabilité de la section ondulée, l'intégrité de la tresse, la qualité de la soudure, l'étanchéité et la fiabilité des fixations des raccords à chaque étape de la production, garantissant qu'aucun produit défectueux n'arrive au client.

3. Tests de performances dynamiques spécialisés

Tests d'impulsion : simule les fluctuations de pression et les contraintes mécaniques combinées pour vérifier la stabilité structurelle, la résistance à la fatigue et la durabilité.

Tests de résistance au montage : tests de traction et de charge des soudures et des assemblages de connexion pour garantir une fixation sécurisée, une étanchéité et un niveau élevé de sécurité structurelle.

Domaines d'application clés

1. Secteur de l'énergie : équipements de production d'électricité, systèmes de transport à vapeur, équipements de GNL et projets d'infrastructures énergétiques.

2. Industrie chimique : usines de production chimique, transport de milieux corrosifs (acides, alcalis) et systèmes de tuyauterie des usines chimiques.

3. Systèmes CVC : équipements de chauffage, de ventilation et de climatisation ; chaudières industrielles; et les systèmes de ventilation et de chauffage des bâtiments.

4. Fabrication de précision : transformation des aliments, fabrication pharmaceutique et transport de fluides dans des équipements de précision.

5. Équipement mécanique : connexions de pompes et de compresseurs, systèmes hydrauliques et tuyauterie d'équipement industriel.

Exemples d'applications industrielles

Exemple 1 : Mise à niveau du pipeline du système de refroidissement dans une usine de fabrication de semi-conducteurs

Une grande usine de fabrication de plaquettes semi-conductrices était confrontée à des problèmes d'usure prématurée et de fissuration des tuyaux de refroidissement en PVC standard causés par des températures élevées et des vibrations de l'équipement. Après les avoir remplacés par des tuyaux métalliques tressés en acier inoxydable JIDONGDA DN85 304, le système a pu s'adapter à des décalages de dilatation/contraction thermique de ± 30 mm ; les tuyaux absorbent efficacement les vibrations de l'équipement et résolvent complètement les problèmes liés aux fuites d'eau et à la dégradation des matériaux. L'équipement a fonctionné en continu pendant 27 mois sans fuite ni dommage structurel, améliorant considérablement la stabilité du processus de production.

Exemple 2 : Projet de transport de vapeur à haute température dans une usine chimique

Une usine chimique du sud-est de la Chine exploitait des conduites de vapeur à 280°C qui étaient soumises à de fréquents cycles de dilatation et de contraction thermique. Les tuyaux rigides traditionnels étaient sujets à la fissuration sous contrainte, tandis que les tuyaux standards manquaient de résistance suffisante aux températures et pressions élevées. Le projet a utilisé des tuyaux métalliques tressés à double couche JIDONGDA sur mesure. Grâce à leur haute résistance à la chaleur et à leur capacité à compenser les déplacements, les tuyaux ont fonctionné sans fuite pendant un an, réduisant considérablement la fréquence de maintenance et les coûts d'exploitation.

Spécifications techniques

Foire aux questions

Q1 : Quelles qualités d'acier inoxydable sont utilisées pour les tuyaux métalliques JIDONGDA et comment choisir la bonne ?

R : Nous proposons trois matériaux standard : 304, 316 et 316L. Le grade 304 offre un équilibre optimal entre coût et performances, ce qui le rend adapté aux applications industrielles générales (eau, gaz) ; le grade 316 offre une résistance supérieure à la corrosion dans les environnements acides et alcalins, ce qui le rend idéal pour l'industrie chimique et les applications marines ; Le grade 316L est un matériau à très faible teneur en carbone conçu pour être utilisé dans des environnements très agressifs et à des températures extrêmement élevées. Une fabrication avec d'autres matériaux est disponible sur demande.

Q2 : Les tuyaux métalliques tressés en fil d'acier JIDONGDA peuvent-ils être utilisés pour transporter de la vapeur à haute température sur des périodes prolongées ?

R : Oui, ils le peuvent. Ce produit est optimisé pour un fonctionnement à haute température et convient au transport de vapeur et de fluides à haute température dans une plage de températures allant de -196°C à +600°C. La tresse en fil d'acier double couche assure la stabilité sous haute pression, tandis que le soudage de précision empêche les fuites de vapeur ; le produit est largement utilisé dans les chaudières industrielles et les systèmes à vapeur des centrales électriques, garantissant des performances fiables et durables.

Q3 : JIDONGDA propose-t-il une fabrication sur mesure pour les tuyaux métalliques ?

R : Oui, nous proposons une gamme complète de services de conception et de fabrication personnalisés. La longueur du tuyau, le nombre de couches de tresse, les types de raccords d'extrémité et la conception du produit peuvent tous être adaptés à des configurations de tuyauterie spécifiques, ainsi qu'aux exigences de pression, de température et de fluide. En tirant parti de nos propres installations de production et d’une équipe d’ingénieurs qualifiés, nous proposons des solutions complètes conçues pour répondre à toutes les exigences d’installation et d’exploitation pour un large éventail de projets industriels complexes.
