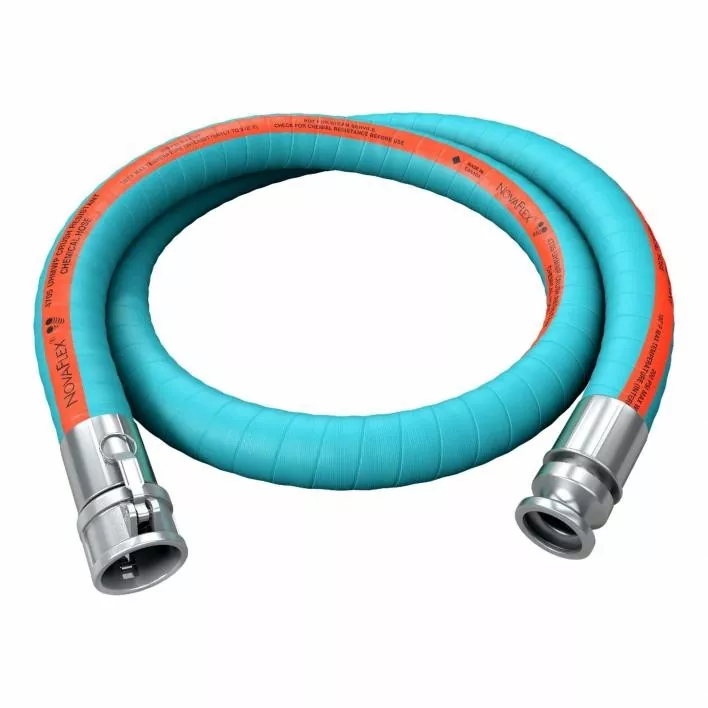

Tuyau chimique haute température de grand diamètre

Le tuyau chimique haute température de grand diamètre JIDONGDA est un tuyau flexible haute performance conçu spécifiquement pour les environnements industriels extrêmes, adapté au transport de fluides à haute température et hautement corrosifs. La construction composite multicouche offre une combinaison de résistance chimique, de résistance à la chaleur et d'une grande flexibilité. Ces produits constituent une excellente alternative aux tuyaux métalliques rigides et sont largement utilisés dans des applications telles que la fabrication de produits chimiques, le transport de produits chimiques dangereux et le nettoyage à haute température, démontrant leur fiabilité dans les environnements les plus exigeants et les plus difficiles.

Conception du produit et matériaux utilisés

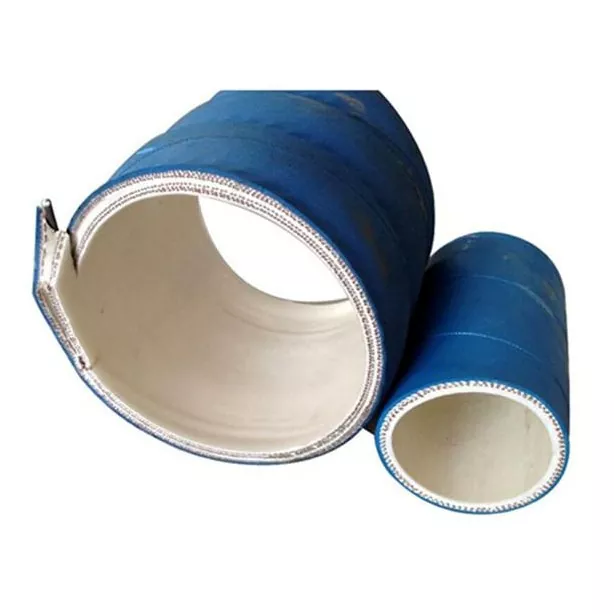

Le tuyau chimique haute température de grand diamètre a une conception multicouche, adaptable à des exigences spécifiques ; le choix des matériaux s'effectue en tenant compte du type de fluide transporté, de la température et de la pression, ce qui garantit une stabilité structurelle et une protection fiable :

1. Couche intérieure : PTFE/FEP/EPDM (sélectionnées individuellement en fonction de l'environnement ; résistante à la corrosion et perméable)

2. Couche de renfort : enroulement de fibre à haute résistance + cadre en spirale en fil d'acier (assure la résistance à la pression et à la déformation)

3. Couche barrière intermédiaire : barrière composite résistante aux hautes températures (améliore considérablement la résistance à la perméation)

4. Couche de protection extérieure : matériau spécial résistant à l'usure et aux UV (adapté aux environnements extérieurs difficiles)

5. Méthodes de connexion : Brides, raccords rapides et interfaces non standard (compatibles avec divers équipements industriels)

Tests de performances et contrôle qualité

1. Test de compatibilité chimique : Immersion dans l’acide sulfurique, l’acide chlorhydrique, les solutions alcalines fortes et les solvants organiques pendant 72 à 240 heures ; pas de gonflement, de dégradation ou de fuite.

2. Test de résistance thermique : Résiste à des températures de -40°C à 180°C ; supporte plus de 50 cycles de chocs thermiques sans délaminage, fissuration fragile ou durcissement.

3. Test de pression/éclatement : pression de fonctionnement standard de 0,6 à 1,6 MPa ; La pression d'éclatement dépasse la pression de fonctionnement de plus de trois fois, garantissant une marge de sécurité élevée.

4. Test de résistance au vieillissement : passe avec succès les tests de résistance aux UV et à l’ozone ; aucune fissuration ni farinage ne se produit sur la couche externe.

Exemple d'application pratique

Une importante usine métallurgique nationale utilisait des tuyaux standards pour transporter des liquides de refroidissement acides à haute température contenant de l'acide sulfurique. Ces tuyaux se fissuraient et fuyaient fréquemment, entraînant des temps d'arrêt des équipements et des coûts de maintenance annuels élevés.

L'usine s'est associée au fabricant spécialisé JIDONGDA pour produire sur mesure des tuyaux revêtus de PTFE de grand diamètre (DN300), conçus pour transporter des fluides agressifs à des températures (165°C) et des pressions élevées (1,0 MPa). Depuis l'installation, les tuyaux ont fonctionné de manière fiable pendant plus de 12 mois sans fuites ni dommages ; les temps d'arrêt des équipements ont été réduits de 90 % et les coûts de maintenance de 75 %. De plus, la grande flexibilité des tuyaux a simplifié la disposition des canalisations pour l'équipement du four, réduisant considérablement la complexité de l'installation.

Domaines d'application clés

Convient à une large gamme d'applications industrielles impliquant des milieux hautement corrosifs, des températures élevées et des débits élevés : transport de produits chimiques acides et alcalins ; tuyauterie pour équipements de synthèse organique fine; transport de milieux pharmaceutiques de haute pureté ; fourniture de liquides de refroidissement métallurgiques agressifs ; systèmes industriels de purification à haute température; rejet d'eaux usées agressives; et le transfert de produits chimiques sur les navires et les plateformes offshore.

Avantages clés du produit

1. Double résistance aux facteurs externes : résiste à la fois aux températures élevées et à la corrosion chimique sévère ; adapté aux conditions de fonctionnement exigeantes impliquant des médias mixtes.

2. Capacité de débit élevée : la conception de grand diamètre répond aux exigences industrielles en matière de débits élevés, améliorant ainsi l’efficacité des processus.

3. Protection contre la perméation multicouche : la structure de barrière composite empêche le fluide de travail de pénétrer dans les parois des tuyaux et prolonge la durée de vie du produit.

4. Facilité d'installation : Flexibilité et ductilité élevées ; remplace les tuyauteries rigides encombrantes, réduisant ainsi les coûts de conception et d'installation.

5. Résistance au vieillissement et durabilité : convient pour une utilisation à long terme dans des environnements extérieurs difficiles, y compris l'exposition à des concentrations élevées d'ozone et à un rayonnement UV intense.

6. Options de personnalisation étendues : les spécifications techniques (type de fluide, température, pression, diamètre du tuyau) peuvent être adaptées aux exigences spécifiques du client.

Emballage et livraison

L'emballage industriel comprend un cadre de fixation en acier et un film protecteur anti-corrosion/résistant à l'humidité pour éviter toute déformation ou dommage pendant le transport. Diverses méthodes d'expédition sont disponibles, notamment le fret maritime, la logistique de projet spécialisée et l'expédition par conteneurs. Le délai de livraison standard est de 10 à 30 jours, sujet à variation en fonction des spécifications du produit et du volume de commande. Nous acceptons les commandes pour la fabrication de produits sur mesure et non standards.

Foire aux questions

Q1 : Ce tuyau haute température de grand diamètre, résistant aux produits chimiques, peut-il transporter en continu des fluides acides concentrés à haute température à 170 °C ?

R1 : Oui. Pour les fluides très agressifs et à haute température (tels que l'acide sulfurique ou chlorhydrique concentré), nous proposons des formulations spécialisées de revêtement en PTFE ou FEP conçues pour un fonctionnement continu à long terme à 170°C. Ces produits ont passé avec succès les tests d'immersion dans des acides forts (pendant 240 heures) et les tests de cyclage thermique sans montrer de signes de dégradation ou de fuite. Des options avec des revêtements EPDM sont disponibles pour la manipulation d'acides et d'alcalis légèrement agressifs à des températures inférieures à 120°C.

Q2 : Quel est le diamètre maximum pour les tuyaux sur mesure ? Des raccords à bride standard sont-ils utilisés ?

A2 : Nous proposons des tuyaux de grand diamètre sur mesure (allant du DN50 au DN600). Bien que les raccords à bride soient standard, des raccords rapides et des raccords filetés peuvent également être installés, permettant au tuyau de se connecter directement aux vannes de l'équipement sans avoir besoin d'adaptateurs supplémentaires.

Q3 : Quelle est la durée de vie du produit par rapport aux tuyaux standards lorsqu'il est utilisé à l'extérieur en contact avec des eaux usées chimiques agressives ?

A3 : Dans des conditions de fonctionnement extérieures identiques (exposition aux rayons UV et aux eaux usées très agressives), les tuyaux composites multicouches JIDONGDA durent 3 à 5 fois plus longtemps que les tuyaux en caoutchouc monocouche standard. Grâce à une couche intérieure imperméable et une couche extérieure résistante au vieillissement, le produit empêche efficacement la pénétration du fluide de travail ainsi que le farinage et la fissuration de la surface, réduisant ainsi considérablement la fréquence de remplacement des équipements et réduisant les coûts d'exploitation.
