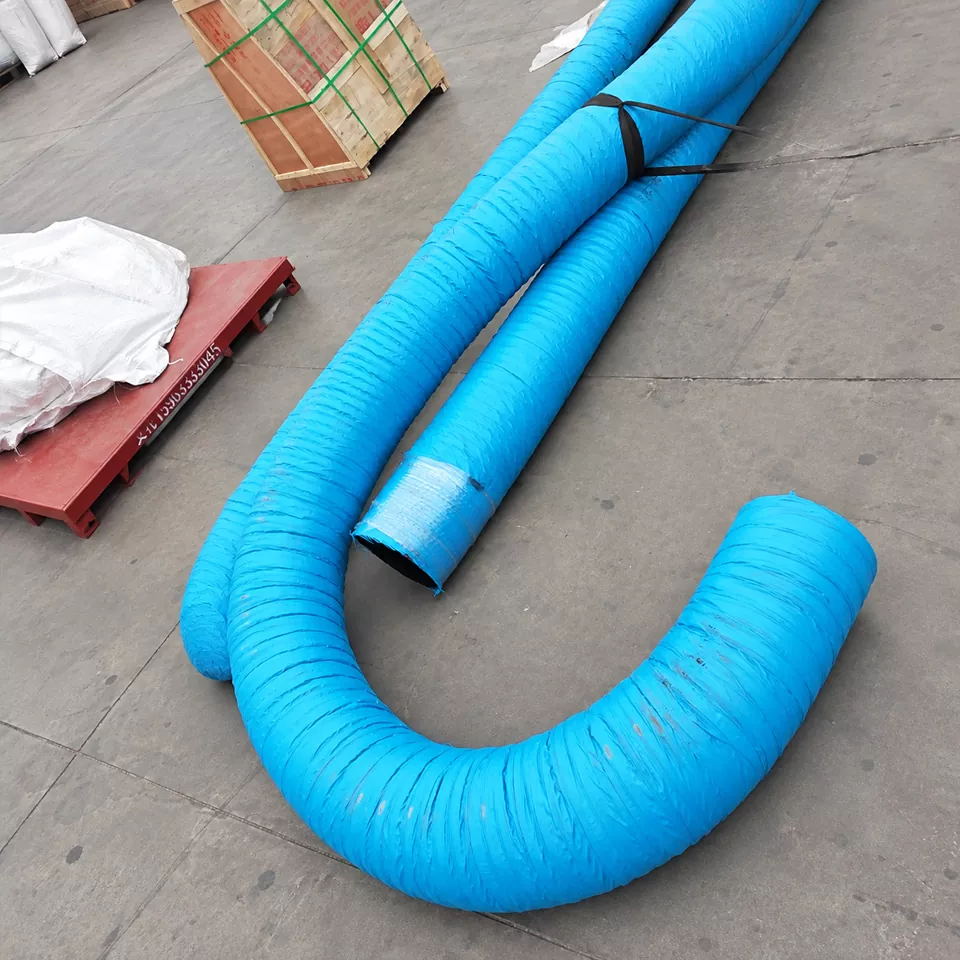

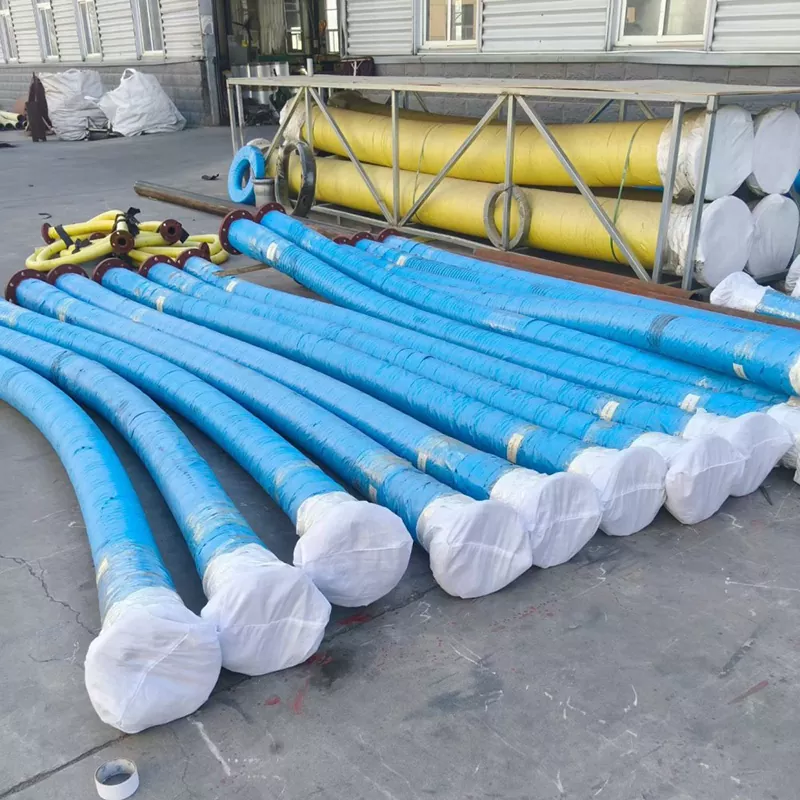

Tuyau en caoutchouc résistant aux hautes températures de grand diamètre

Dans les environnements industriels à haute température, les tuyaux en caoutchouc ordinaires peuvent subir un durcissement, un vieillissement, des fissures et d'autres problèmes dus à une exposition continue à la chaleur, à des cycles thermiques ou à des changements de température du fluide transporté. Par conséquent, l'objectif de conception des tuyaux en caoutchouc résistant aux hautes températures de grand diamètre n'est pas seulement d'améliorer la température de résistance à la chaleur du matériau en caoutchouc, mais également de déterminer la structure du tuyau en fonction de la prise en compte complète de la température du fluide, de la pression de service, de la durée de service, du rayon de courbure et de la méthode de connexion.

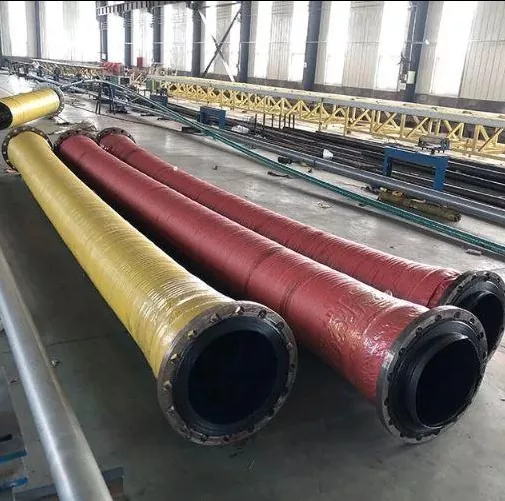

Le tuyau en caoutchouc résistant aux hautes températures de grand diamètre de JIDONGDA est principalement conçu pour les connexions flexibles et les exigences de transport de fluides à haute température dans les systèmes de transport industriels. Selon les conditions de travail réelles, différents composés de caoutchouc résistant à la chaleur, couches de renfort et structures de revêtement extérieur peuvent être sélectionnés. Le tuyau peut également être équipé de raccords à bride, de raccords filetés ou d'autres méthodes de raccordement.

Pourquoi les conditions de température élevée nécessitent-elles des tuyaux en caoutchouc spéciaux ?

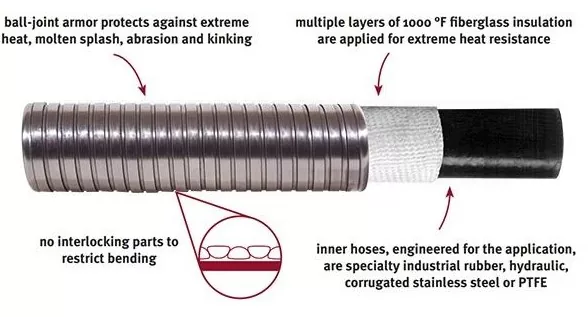

Lorsque des tuyaux en caoutchouc de grand diamètre fonctionnent dans des environnements à haute température, les matériaux sont affectés par le vieillissement thermique, les cycles de température et les changements de température du fluide. Par conséquent, les tuyaux résistants à la chaleur nécessitent généralement une conception structurelle sous trois aspects : la couche de caoutchouc interne, la couche de renforcement et le revêtement extérieur de protection.

1. Chambre à air résistante à la chaleur

La couche de caoutchouc interne entre directement en contact avec le fluide transporté et constitue un élément important affectant la résistance à la température du tuyau.

Selon les différentes conditions du support, des matériaux en caoutchouc résistants à la chaleur appropriés peuvent être sélectionnés pour aider le tuyau à maintenir une bonne flexibilité et des performances d'étanchéité dans la plage de températures de fonctionnement spécifiée.

2. Couche de renfort

Pour les applications nécessitant une résistance à la pression ou des performances sous vide, la couche de renfort aide à maintenir la stabilité structurelle du tuyau.

La structure de renfort des flexibles de grand diamètre peut être choisie en fonction :

· Pression de travail

· Pression négative

· Diamètre du tuyau

· Exigences de pliage

· Conditions d'installation

3. Housse de protection extérieure

Le revêtement extérieur en caoutchouc est principalement utilisé pour protéger la structure interne et réduire l’impact des facteurs externes tels que la chaleur, l’abrasion, la contamination par l’huile et les conditions météorologiques.

Si le tuyau est installé dans des aciéries, des lignes de production d'équipements ou des zones de production industrielle, la sélection doit également prendre en compte si le site implique des rayonnements à haute température, des frottements mécaniques et des environnements poussiéreux.

如果软管安装在钢厂、设备生产线或工业生产区域，还需要结合现场是否存在高温辐射、机械摩擦以及粉尘环境进行选择。

Paramètres techniques

· Température de fonctionnement normale : -20 ℃ à +80 ℃

· Type résistant à la chaleur : jusqu'à +120℃ selon les données disponibles

· Pression de travail : confirmée en fonction des conditions de structure et de température

· Pression négative : confirmée en fonction des conditions d'aspiration

· Diamètre intérieur et longueur : selon les exigences du projet

· Bride : GB / DIN / ANSI / JIS / ASME ou dessins du client

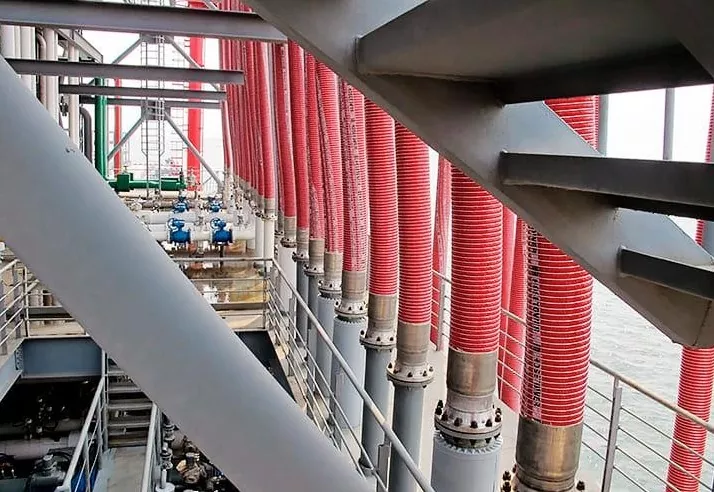

Scénarios d'application typiques

Industries applicables

Industrie sidérurgique

Utilisé pour les connexions flexibles et le transport de supports appropriés dans certains équipements industriels à haute température pendant la production d'acier.

Les environnements de l’industrie sidérurgique impliquent souvent des températures élevées, de la poussière et des vibrations mécaniques. Par conséquent, la sélection des tuyaux doit prendre en compte la position d'installation réelle et les conditions du fluide.

Industrie chimique

Utilisé pour le transport de fluides industriels à haute température appropriés, avec des considérations clés telles que les propriétés chimiques du fluide et la température de fonctionnement.

Équipement industriel

Utilisé pour des connexions flexibles entre les équipements, contribuant ainsi à réduire l'impact des vibrations de l'équipement et des erreurs d'installation des pipelines.

Construction et équipement lourd

Certaines machines de construction et équipements industriels nécessitent un transport de liquides ou de gaz à haute température. La structure du tuyau peut être personnalisée en fonction des conditions de travail spécifiques.

Systèmes thermiques et de processus

Utilisé comme composant de connexion de pipeline flexible dans certains systèmes de processus thermiques et industriels.

Précautions d'utilisation

Ne dépassez pas les plages confirmées de température, de pression et de pression négative.

Pour un fonctionnement à long terme à haute température, inspectez régulièrement le couvercle extérieur pour déceler tout vieillissement, fissure, renflement et conditions d'étanchéité des brides.

Pour les supports spéciaux, les conditions de température élevée ou les applications non standard, la compatibilité des matériaux doit être confirmée avant de commander.

Entretien et durée de vie

Il est recommandé d'enregistrer la température, la pression et la durée de service pendant le fonctionnement.

En cas de durcissement, de fissuration, de fuite ou de déformation anormale sur le revêtement extérieur, arrêtez d'utiliser le tuyau et vérifiez les conditions de fonctionnement réelles et la compatibilité des matériaux.

Foire aux questions

Quelle est la résistance maximale à la température ?

Les informations disponibles indiquent que le type résistant à la chaleur peut résister à des températures allant jusqu'à +120 ℃. Cependant, la température réelle admissible doit être confirmée en fonction du composé de caoutchouc, du fluide, de la pression et de la structure du tuyau.

Quels matériaux en caoutchouc sont disponibles ?

Les matériaux disponibles incluent NR, SBR, IIR, CR, EPDM et PU. Le choix final du matériau dépend des conditions de fonctionnement réelles.

Peut-il résister à la pression dans des conditions de température élevée ?

Oui. Le tuyau peut être conçu pour des applications sous pression à haute température, mais la pression de service doit être confirmée en fonction de la structure spécifique et des conditions de température.

Peut-on le fabriquer en grands diamètres ?

Oui. Le produit est positionné comme un tuyau en caoutchouc résistant aux hautes températures de grand diamètre. La plage de diamètres disponible doit être confirmée en fonction des capacités de production réelles et des exigences du projet.

Quelles informations sont requises pour le devis ?

Il est recommandé de fournir les informations suivantes :

· Diamètre intérieur

· Longueur du tuyau

· Supports transportés

· Température continue / maximale

· Pression de travail

· Pression négative

· Norme de bride

· Exigences de quantité
