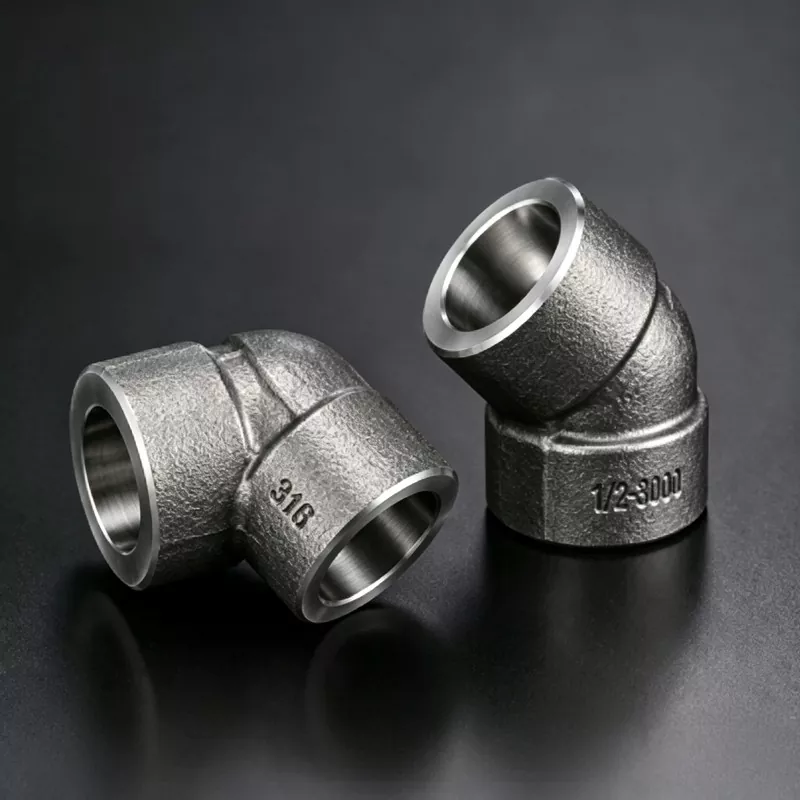

Coude à souder à douille 45°

Dans la conception de canalisations industrielles, tous les changements de direction ne nécessitent pas un virage serré. Dans de nombreux systèmes hautes performances, les ingénieurs choisissent délibérément une transition à 45 degrés au lieu d'un coude à 90 degrés, car elle offre une combinaison plus équilibrée d'efficacité du débit, de stabilité de la pression et de durabilité structurelle.

Le coude à souder à douille à 45° est conçu pour répondre précisément à cette exigence technique. Il permet un changement de direction en douceur tout en conservant la résistance d'un système de connexion entièrement soudé, ce qui le rend parfaitement adapté aux pipelines de petit diamètre où le comportement d'écoulement et la fiabilité mécanique doivent être soigneusement contrôlés.

Fonction d'ingénierie et définition du produit

Le coude à souder à douille à 45° est un raccord de tuyauterie forgé et permanent utilisé dans les systèmes de tuyauterie haute pression de petit alésage. Il relie les tuyaux via une structure d'insertion de douille suivie d'un soudage d'angle circonférentiel, formant un joint rigide et résistant aux fuites qui devient une partie intégrante du système de canalisations.

Son objectif principal en matière d'ingénierie n'est pas seulement de modifier la direction de l'écoulement, mais également de le faire de manière à minimiser les perturbations hydrauliques. En introduisant une transition à angle moyen, il réduit l'impact directionnel soudain, améliore la continuité du flux et aide à maintenir des conditions de pression interne plus stables. Cela le rend particulièrement utile dans les lignes d'instrumentation, les systèmes de tuyauterie de processus et les réseaux industriels contrôlés avec précision.

Tableau des spécifications techniques

Assurance qualité et validation des performances

Pour garantir la fiabilité dans des environnements d'exploitation réels, chaque coude à souder à 45° est fabriqué sous un contrôle technique strict et vérifié par des processus de tests multicouches. La résistance à la pression est validée par des tests hydrostatiques sous des charges nettement supérieures aux conditions normales de travail pour confirmer la stabilité de l'étanchéité et la sécurité structurelle.

L'intégrité de la soudure est inspectée à l'aide de méthodes de contrôle non destructives telles que l'évaluation ultrasonique et radiographique, garantissant une fusion complète et éliminant les défauts internes susceptibles d'affecter les performances à long terme. De plus, des tests de simulation de fatigue sont effectués pour reproduire les conditions de vibration et de pression cyclique à long terme, vérifiant ainsi que le composant maintient sa stabilité structurelle tout au long de sa durée de vie. La précision dimensionnelle est également strictement contrôlée pour garantir un alignement précis des douilles lors de l'installation sur site, réduisant ainsi les erreurs de soudage et les risques d'assemblage.

Ingénierie des applications et cas d’utilisation du système

Les coudes à souder par emboîtement à 45° sont largement utilisés dans les systèmes industriels où un comportement d'écoulement contrôlé et une fiabilité d'étanchéité à long terme sont essentiels. Dans les pipelines d’instrumentation pétrolière et gazière, ils aident à maintenir des conditions d’écoulement stables tout en réduisant les chocs de pression provoqués par les changements de direction. Dans les systèmes de traitement chimique, ils sont utilisés dans les lignes de dosage et de transfert où la régularité du débit affecte directement la précision du processus.

Ils sont également couramment utilisés dans les canalisations auxiliaires des centrales électriques, les systèmes de traitement des raffineries, les installations de génie maritime et les réseaux de distribution de gaz. Dans les systèmes de commande hydrauliques et les ensembles de tuyauterie de machines industrielles, la configuration à 45° offre un équilibre efficace entre une conception compacte et la stabilité des performances hydrauliques, en particulier dans les environnements soumis à des vibrations ou à un fonctionnement continu.

Avantages clés en matière d'ingénierie

D'un point de vue technique, le coude à souder à 45° n'est pas seulement un raccord directionnel mais un composant d'optimisation du débit au sein du système de canalisations. Sa géométrie contribue à réduire les turbulences par rapport aux transitions à angle vif, améliorant ainsi l'efficacité hydraulique globale. La structure entièrement soudée élimine le risque de desserrage mécanique, garantissant une fiabilité d'étanchéité à long terme, même dans des conditions de vibrations et de cycles de pression.

Sa conception compacte permet une installation flexible dans des configurations de tuyauterie limitées en espace, tandis que la construction du corps forgé offre une forte résistance à la fatigue et à la déformation. Cette combinaison de stabilité d'écoulement et de résistance structurelle en fait une solution fiable pour les systèmes industriels à moyenne pression et de haute précision.

Résumé technique

Lors de la conception de systèmes de tuyauterie hautes performances, la direction du débit n'est pas seulement une décision de configuration : c'est un facteur de performance qui affecte directement l'efficacité, la stabilité et la durée de vie du système. Le coude à souder à douille à 45° offre une solution scientifiquement équilibrée qui améliore le comportement d'écoulement tout en maintenant la fiabilité structurelle des systèmes de tuyauterie soudés, ce qui en fait un choix privilégié pour les applications d'ingénierie industrielle modernes.
