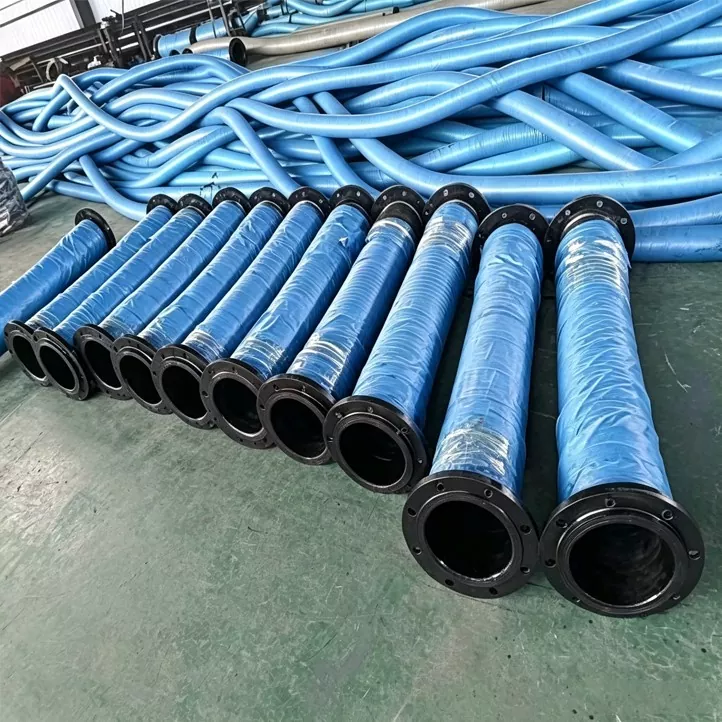

Tuyau de boue de mortier de grand diamètre

Le tuyau à lisier de mortier de grand diamètre JIDONGDA est un tuyau en caoutchouc flexible robuste conçu pour les applications à forte abrasion de particules et à haute teneur en solides. Le revêtement intérieur utilise une formule de caoutchouc composite très résistante à l'usure, combinée à plusieurs couches de renfort à haute résistance et à un squelette en fil d'acier en spirale en option, permettant une distribution continue et stable du matériau dans des milieux complexes tels que la boue, le mortier, les scories et le coulis de construction.

Dans les scénarios de transport à forte usure, il s'agit d'une alternative efficace aux tuyaux en acier : les tuyaux en acier sont sujets à l'usure et à la rupture, la disposition des pipelines est limitée et les temps d'arrêt fréquents pour la maintenance ; tandis que les tuyaux JIDONGDA combinent résistance à l'usure, flexibilité et résistance à la pression, permettant une réduction des coûts à long terme pour les clients d'ingénierie et d'exploitation minière.

Conception structurelle et configuration des matériaux

Le tuyau pour lisier de mortier de grand diamètre présente une structure optimisée pour la résistance à l'usure et la stabilité structurelle dans chaque couche, avec des spécifications personnalisables basées sur le support de transport :

1. Doublure intérieure : caoutchouc naturel hautement résistant à l'usure (NR) + formule composite de caoutchouc synthétique résistant à l'usure, résistant à l'érosion continue des particules solides.

2. Couche de renforcement : enroulement de fibres multicouches à haute résistance ; squelette en fil d'acier en spirale en option pour les conditions de haute pression.

3. Couche tampon : couche de transition résistante aux chocs, amortissant l’impact instantané des grosses particules solides.

4. Couche de protection extérieure : peau extérieure en caoutchouc résistante aux coupures, à l'usure et aux UV, adaptée à une utilisation extérieure à long terme.

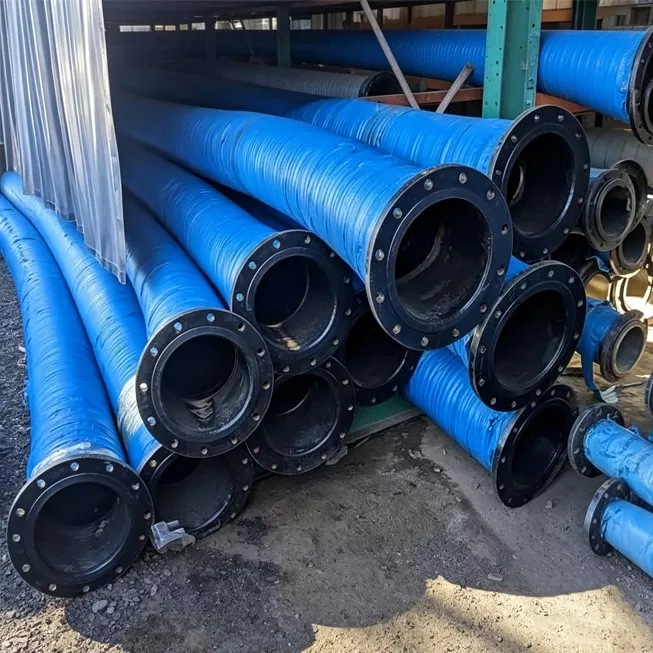

5. Connecteurs d'extrémité : Brides standard et connecteurs à pince ; les raccords à connexion rapide peuvent être personnalisés pour un assemblage pratique sur site.

Tests de performances et vérification de la qualité

1. Test de résistance à l'usure : simulant l'érosion par circulation à grande vitesse d'une boue minérale contenant du sable, le taux d'usure de la doublure intérieure est bien inférieur à la norme de l'industrie et la durée de vie est plus de deux fois supérieure à celle des tuyaux à lisier ordinaires.

2. Test de pression : pression de service 0,6 à 1,6 MPa, pression d'éclatement ≥ 3 fois la pression de service ; des tests alternés de pression de l’eau et de pression du lisier sont utilisés pour éliminer les risques potentiels de fuite.

3. Test de résistance aux chocs : simulation de l'impact continu de gros agrégats, impact cyclique ≥ 10 000 fois ; aucune fissure, renflement ou dommage structurel après le test.

4. Test de fatigue en flexion : pliage répété de l'ensemble du tuyau de grand diamètre pour tester la flexibilité et la force d'adhérence intercouche ; aucun problème de délaminage, de fuite de boue ou de déformation permanente.

Cas d'application d'ingénierie concrets :

Cas 1 : Projet de transport des résidus de la mine de fer de Mongolie intérieure

Les tuyaux d'acier sans soudure d'origine transportant les résidus de minerai de fer se sont usés en 2 à 3 mois en raison de particules minérales de haute dureté, ce qui a entraîné des arrêts fréquents et des coûts de remplacement élevés.

1. Solution : Des tuyaux flexibles JIDONGDA DN400 avec renfort en fil d'acier ont été sélectionnés, doublés d'un matériau en caoutchouc ultra-résistant sur mesure adapté aux résidus de fer à haute densité.

2. Résultats de performance : Après 16 mois de fonctionnement continu, seule une usure légère et uniforme a été observée, sans perforation. La fréquence des temps d'arrêt pour maintenance a été réduite de 75 %, ce qui a permis d'économiser plus de 100 000 RMB par an en coûts de remplacement et de maintenance.

Étude de cas 2 : Projet de dragage et de remise en état de l'estuaire portuaire d'Asie du Sud-Est

Les navires de dragage doivent transporter un mélange de gravier corallien et de limon sur de longues distances. Les conditions offshore nécessitent des pipelines flottants, et les tuyaux ordinaires à paroi mince sont facilement endommagés par l'impact des particules.

1. Solution : Fourniture de tuyaux de dragage DN600 avec une couche extérieure entièrement résistante aux UV, des raccords à bride et un emballage à cadre en acier, adaptés au transport maritime.

2. Résultats de performance : fonctionnement stable tout au long de la période de construction de 8 mois, adaptable au flottement et à la flexion des marées sans fuite, et efficacité de construction améliorée de 28 % par rapport aux pipelines rigides traditionnels.

Tableau des paramètres de spécification du modèle

Domaines d'application

1. Systèmes de pipelines de transport de boues et de résidus miniers

2. Pompage et transport de mortier et de béton de chantier

3. Projets de dragage de rivières et de transport de sédiments

4. Équipements de traitement des déchets solides industriels et des boues

5. Projets de dragage portuaire et de remise en état des côtes

6. Systèmes d'évacuation des boues de construction de tunnels et de souterrains

7. Pipelines de transport de matières premières pour cimenteries et matériaux de construction

Avantages principaux

1. Doublure ultra-résistante à l'usure : spécialement formulée pour les supports à particules à haute teneur en solides, prolongeant considérablement la durée de vie

2. Grand diamètre et débit élevé : répond aux besoins de transport de grands volumes de qualité technique, améliorant ainsi l'efficacité globale de la construction.

3. Structure renforcée résistante aux chocs : absorbe efficacement l'impact des particules, réduisant ainsi le risque de casse soudaine

4. Avantage d'installation flexible : la difficulté de pose est bien inférieure à celle des tuyaux en acier, adaptée aux chantiers de construction étroits, sinueux et complexes

5. Renfort composite multicouche : capacité de charge globale plus forte, adaptée au transport continu intensif

6. Service de personnalisation du projet complet : le niveau de résistance à l'usure, la formule de caoutchouc et le style de joint peuvent être ajustés en fonction du support de transport.

Emballage, transport et délai de livraison

1 Emballage : Fixation du cadre en acier + film de protection résistant à l'usure, pour éviter les rayures pendant le transport.

2. Méthodes de transport : Le fret maritime, le transport terrestre technique et l'expédition par conteneurs sont tous acceptables.

3. Délai de livraison standard : 10 à 30 jours ouvrables, sujet à changement en fonction des spécifications et de la quantité commandée.

FAQ

T1. Quelle pression nominale du tuyau de lisier de mortier de grand diamètre JIDONGDA doit être sélectionnée pour le transport des résidus dans les mines ?

R : Pour les résidus standard de faible à moyenne teneur en solides, un tuyau de 0,6 à 1,0 MPa sans squelette en fil d'acier est recommandé ; pour les grosses particules de haute densité et les conditions avec de grandes fluctuations de pression, un modèle de 1,0 à 1,6 MPa avec renfort en fil d'acier en spirale est recommandé, offrant un facteur de sécurité contre l'éclatement de 3 fois pour éviter la déchirure due à des changements brusques de pression. Notre équipe technique peut fournir des solutions de sélection personnalisées basées sur la concentration du lisier et les paramètres de la pompe.

Q2. Ce tuyau à lisier de mortier de grand diamètre peut-il remplacer complètement les tuyaux en acier pour les canalisations fixes longue distance ?

R : Pour les coudes, les interfaces du corps de pompe et les zones présentant une érosion et une usure importantes, les tuyaux en acier peuvent être complètement remplacés. Pour les tuyaux principaux droits longue distance, les tuyaux en acier sont recommandés comme matériau principal, les tuyaux flexibles JIDONGDA étant utilisés dans les sections faciles à porter. Les tuyaux amortissent les vibrations du pipeline et l'impact des particules, réduisant ainsi l'usure globale du pipeline et minimisant la fréquence de maintenance.

Q3. Pour les commandes d'ingénierie à l'étranger, JIDONGDA peut-il personnaliser les diamètres, les longueurs et les raccords d'extrémité des tuyaux ?

R : Oui. En tant que fabricant professionnel, nous prenons en charge la personnalisation complète OEM/ODM. Les diamètres intérieurs peuvent être fabriqués du DN100 au DN1000 et les longueurs monoblocs peuvent être personnalisées. Les brides, les colliers et les raccords rapides spéciaux peuvent tous être fabriqués selon les dessins. Pour les milieux spéciaux tels que les boues chimiques, le sable de corail et les boues à haute teneur en silice, la formule du revêtement résistant à l'usure peut être ajustée. Les commandes d'exportation sont accompagnées d'un ensemble complet de rapports d'inspection de qualité.
