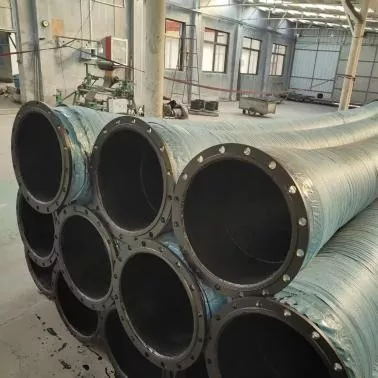

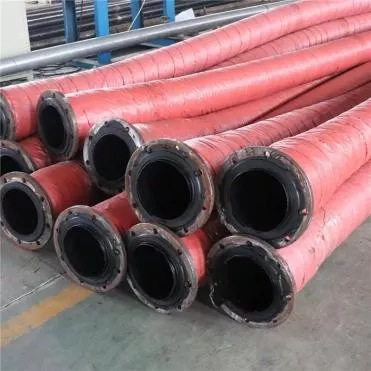

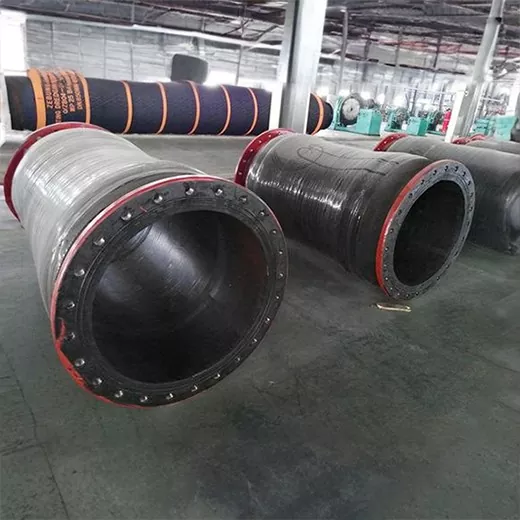

Tuyau de boue de résidus de grand diamètre

Le tuyau à lisier de résidus de grand diamètre JIDONGDA est spécialement conçu pour le transport complexe de matériaux sur de longues distances et à haut débit dans les mines. Comparé aux tuyaux en acier traditionnels, le tuyau est plus flexible, plus résistant aux chocs, réduit considérablement les vibrations du pipeline et simplifie l'installation sur site.

Les scénarios applicables incluent le rejet de boues dans les usines de traitement des minéraux, le remplissage des barrages à résidus, le remblayage des mines souterraines, le transport de boues de dragage, le chargement et le déchargement de poudres minérales dans les ports et le transport de divers mélanges solides-liquides industriels. En tirant parti des capacités de production personnalisées de notre usine locale, nous pouvons fournir des solutions de pipelines à guichet unique aux sociétés minières et aux entrepreneurs en ingénierie du monde entier.

Structure et matériaux du produit

Tuyau pour lisier de résidus de grand diamètre : chaque couche est intégralement moulée à haute température et vulcanisée, éliminant ainsi le risque de délaminage. Il est compatible avec divers équipements de pompage et est livré avec plusieurs connecteurs :

1. Couche de caoutchouc intérieure : caoutchouc naturel résistant à l'usure/caoutchouc synthétique hautement résistant à l'usure (NR/SBR/PU en option ; la doublure en PU convient aux résidus durs à haute teneur en silice, offrant une résistance à l'usure optimale)

2. Couche de renforcement : rideau en fibres multicouches à haute résistance + squelette en spirale en fil d'acier, répartissant uniformément la pression, empêchant l'effondrement dans des conditions de pression négative.

3. Couche de caoutchouc externe : caoutchouc synthétique résistant aux intempéries, à l'ozone et aux UV, résistant à l'exposition extérieure et à la corrosion chimique dans les zones minières

4. Connecteurs optionnels : brides standard, raccords rapides et extrémités métalliques sur mesure selon les dessins

Tests de performances et contrôle qualité

1. Test de résistance à l'usure : 72 heures d'usure continue avec du mortier de sable de quartz, perte de masse ≤ 0,05 g.

2. Pression d'éclatement : la pression d'éclatement atteint 3 à 4 fois la pression de service, capable de résister aux impacts de pression instantanés

3. Fatigue pulsée : 20 à 10 000 cycles de pression sans fissuration, délaminage ou déformation

4. Performance de courbure : Aucune rupture ou délaminage au rayon de courbure minimum

5. Résistance aux médias : fonctionnement stable dans des environnements de boues acides et alcalins (pH 2–12)

Tableau des paramètres de modèle et de spécification

Avantages principaux

1. Résistant à l'usure et longue durée de vie : la formule exclusive de caoutchouc intérieur hautement résistant à l'usure réduit considérablement la perte d'érosion due aux particules dures, adaptée aux boues à haute teneur en sable telles que le quartz, le minerai de fer et le minerai de cuivre.

2. Grand diamètre et débit élevé : couvre toutes les tailles du DN100 au DN1200, adapté aux systèmes de décharge de résidus à grande échelle, améliorant l'efficacité du transport et réduisant la consommation d'énergie de pompage.

3. Tuyau résistant aux chocs et antidéflagrant : la structure renforcée composite multicouche amortit les fluctuations de pression, éliminant les risques de sécurité liés aux éclats de tuyaux causés par des blocages ou des démarrages/arrêts.

4. Installation facile et faibles coûts de maintenance : nettement plus léger que les tuyaux en acier, facile à poser et à déplacer, réduisant les temps d'arrêt pour maintenance.

5. Excellente résistance à la corrosion et aux intempéries : la couche extérieure en caoutchouc résiste au soleil, à la pluie et au brouillard de corrosion dans les zones minières, assurant des performances stables pendant les opérations extérieures toute l'année. 6. Service de personnalisation complet

L'usine prend en charge la personnalisation de la longueur, du diamètre, de la pression nominale, du style de connecteur et de la résistance à l'usure du revêtement pour répondre à diverses exigences de projets spéciaux.

Cas d’application réels en ingénierie

Cas 1 : Projet de transport sur longue distance des résidus de la mine de fer de la Mongolie intérieure

1. Aperçu du projet : capacité de traitement quotidienne de 8 000 tonnes de minerai brut, teneur en matières solides des résidus de 42 %, quartz de dureté moyenne principalement élevée, distance de transport de 3,5 km, pression de service de 2,8 MPa, boue neutre.

2. Solution de support : Tuyau flexible en spirale en fil d'acier doublé PU JIDONGDA DN200, sections standard de 6 m/12 m, connexion à bride.

3. Résultats de performance : les vibrations et le bruit ont été réduits de 60 % après le remplacement des tuyaux en acier d'origine ; fonctionnement stable et continu pendant 36 mois sans remplacement ; les coûts de maintenance annuels ont diminué de 85 % ; aucune rupture de canalisation ou fuite ne s'est produite.

Étude de cas 2 : Système de remblayage des mines de cuivre des hautes terres péruviennes

1. Aperçu du projet : Une mine à haute altitude à 4 500 mètres, employant l'aspiration à pression négative de boues de scories de cuivre avec une teneur en sable de 45 %, dans un environnement à basse température et à rayons UV élevés.

2. Solution de support : Tuyau renforcé de fil d'acier à double couche résistant aux basses températures, conçu sur mesure et doté de qualifications de conformité à l'exportation.

3. Performance : performance anti-aplatissement par pression négative améliorée de 3 fois ; pas d'effondrement lors de l'aspiration ; débit annuel stable de plus de 98 % ; les coûts globaux d’exploitation du pipeline ont été réduits de 73 %.

Scénarios applicables

1. Pipelines de transport de résidus dans les mines à ciel ouvert/souterraines

2. Pipelines principaux et secondaires pour le rejet des boues dans les usines de traitement des minéraux

3. Remblayage sec et humide des bassins de résidus et projets de rejet de résidus

4. Transport de boue longue distance pour le dragage fluvial et côtier

5. Pipelines de chargement et de déchargement de poudre minérale en vrac dans le port

6. Transport de divers milieux mixtes industriels solides-liquides

FAQ

T1. Quel matériau de revêtement faut-il choisir pour les résidus de quartz à forte abrasion ?

R. Pour les résidus contenant une forte proportion de particules dures telles que le quartz et le granit, le revêtement en polyuréthane PU est le choix préféré. Lors d'un test de résistance à l'abrasion standard de 72 heures, l'usure est nettement inférieure à celle du caoutchouc NR et SBR, et la durée de vie peut être augmentée de 2 à 3 fois dans les mêmes conditions de travail. L'équipe technique peut trouver la formule de revêtement optimale en fonction de la composition des particules du lisier et de la valeur du pH.

Q2. JIDONGDA peut-il personnaliser les diamètres, les longueurs et les pressions nominales des tuyaux pour des projets miniers spéciaux ?

A. Oui, notre usine propose une personnalisation complète. Nous prenons en charge les longueurs non standard, les diamètres complets du DN100 au DN1200 et plusieurs pressions de service de 1,0 à 10 MPa. Les brides, les raccords rapides et les extrémités métalliques peuvent tous être personnalisés selon les dessins de construction. Après avoir fourni les paramètres du projet, nous vous fournirons une solution et un devis dans les 24 heures.

Q3. Quelle est la période de garantie du tuyau à lisier de grand diamètre JIDONGDA et quel service après-vente est inclus ?

A. Les produits standard bénéficient d'une garantie de 12 mois à compter de la date d'expédition. Les dommages causés par des défauts de matières premières ou de processus dans des conditions normales de fonctionnement seront remplacés gratuitement pendant la période de garantie. Des ingénieurs professionnels en pipelines miniers fournissent des conseils à distance pour la pose, l'installation et la maintenance de routine ; des services techniques sur site peuvent être négociés pour les projets miniers à grande échelle.
