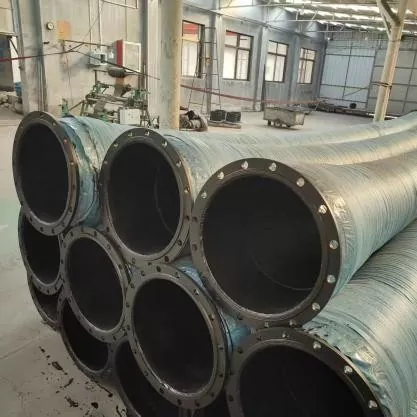

Tuyau en caoutchouc de grand diamètre renforcé par spirale de fil d'acier

Le tuyau en caoutchouc de grand diamètre renforcé de fil d'acier JIDONGDA est conçu pour les applications intensives caractérisées par une pression élevée, des débits élevés et des charges d'impact importantes. Sa construction présente une structure de renfort multicouche composée de fil d'acier à haute résistance combiné à du caoutchouc composite haute performance ; tous les composants sont formés par un seul processus de vulcanisation à haute température. Cela garantit des performances stables et durables dans des environnements exigeants, tels que les mines, les zones côtières et les chantiers de construction à ciel ouvert.

Le tuyau en caoutchouc de grand diamètre renforcé de fil d'acier combine une excellente flexibilité avec une capacité de charge élevée. Il absorbe les vibrations des équipements, compense les désalignements de l'installation et les dilatations ou contractions thermiques, et résiste aux coups de bélier internes constants ainsi qu'aux impacts externes. Par rapport aux tuyaux en caoutchouc renforcés de tissu standards, ce produit offre des avantages significatifs : résistance à l'effondrement sous vide, stabilité dimensionnelle (résistance à l'étirement) et haute résistance à l'usure. Cela en fait un élément essentiel des pipelines industriels à grande échelle conçus pour transporter des boues et des matériaux en vrac sur de longues distances.

Structure multicouche et avantages clés

1. Couche de travail intérieure résistante à l'usure

Fabriquée à partir d'un mélange de caoutchouc naturel et synthétique hautement résistant à l'usure, la couche intérieure lisse minimise la résistance à l'écoulement. Il résiste à l'érosion et à l'abrasion causées par les particules de sable et de gravier, ralentissant ainsi l'usure de la paroi intérieure au contact de matériaux tels que les minerais, le limon marin et les dépôts de cendres.

2. Couche de renfort en fil d'acier en spirale

Plusieurs brins de fil d'acier à haute résistance sont enroulés en spirale à un angle fixe, formant le cadre porteur principal qui remplit quatre fonctions clés :

- Augmente la pression nominale

- Assure une haute résistance à la pression négative, évitant ainsi l'effondrement lors des opérations d'aspiration

- Limite la dilatation radiale du corps du tuyau sous pression

- Améliore la stabilité structurelle globale et la résistance aux chocs

3. Couche tampon intermédiaire

Une couche de caoutchouc élastique située entre la couche de renfort et le revêtement en caoutchouc externe ; il dissipe l'impact des coups de bélier instantanés, réduit le risque de séparation des couches et améliore considérablement la résistance à la fatigue lors d'un pompage cyclique prolongé de fluide.

4. Couche protectrice extérieure résistante aux intempéries

Un revêtement extérieur en caoutchouc modifié et résistant au vieillissement, conçu pour résister à divers facteurs externes : dégradation par les UV due à l'exposition environnementale, fissuration par l'ozone dans les zones industrielles, corrosion par brouillard salin dans les zones côtières et abrasion mécanique lors du levage et de l'installation.

Domaines d'application clés

1. Systèmes de transport de l'industrie minière : transport de boues minérales, de résidus, de boues de charbon et de matériaux de transformation ; adapté au pompage de boues à haute teneur en sable et aux opérations sous vide.

2. Dragage portuaire et remise en état des terres : utilisé avec des canalisations de dragage pour transporter du sable marin, du limon fluvial et des matériaux de remplissage ; configurations de pipelines flottants disponibles pour les opérations offshore.

3. Industrie pétrolière et gazière : transport de boues de forage, de fluides industriels en circulation et de matériaux associés.

4. Machines d'ingénierie et stations de pompage : connexions de canalisations pour grandes dragues, pompes à eau industrielles et équipements lourds ; amortissement des vibrations pendant le fonctionnement.

5. Secteurs de l'énergie et de l'environnement : circulation des boues pour la désulfuration des centrales électriques, transport des cendres/scories de four et canalisations de traitement des déchets industriels.

6. Industrie métallurgique : transport continu de poudres minérales hautement abrasives et de milieux de fusion granulaires.

Principales caractéristiques du produit

1. Construction en fil d'acier en spirale multicouche offrant une résistance supérieure à la pression et aux chocs.

2. Excellente résistance à la pression négative ; adapté aux applications d'aspiration et de refoulement, empêchant l'effondrement du tuyau sous vide.

3. Capacité de production de grand diamètre ; une faible résistance aux fluides garantit une efficacité de transport plus élevée.

4. Capacités élevées de flexibilité et de compensation ; absorbe les vibrations de l'équipement et élimine les concentrations de contraintes dans le système de tuyauterie.

5. Résistance intégrée à l’usure et aux intempéries ; garantit une durée de vie fiable dans des environnements difficiles tels que les mines et les plates-formes offshore.

6. Faibles coûts de maintenance ; la facilité d'installation, de retrait et de remplacement des raccords sur site minimise les temps d'arrêt de l'équipement.

Options de configuration personnalisées

1. Doublure intérieure améliorée en polyuréthane (PU).

2. Conception spécialisée ultra-résistante à l’usure pour le pompage de boues minérales.

3. Version résistante à la chaleur (pour un fonctionnement continu à des températures supérieures à 120°C).

4. Composé de caoutchouc résistant à l'huile.

5. Conception antistatique et antidéflagrante.

6. Système de flottabilité intégré (tuyaux flottants).

7. Brides standard ANSI, DIN, JIS ou BS.

8. Raccords rapides universels.

Avantages compétitifs

✔ Construction robuste avec renfort multicouche avec une hélice en fil d'acier à haute résistance

✔ Excellente résistance à la pression positive et au vide

✔ Convient pour une utilisation dans des applications de transport industriel diverses et exigeantes

✔ Capacité à fabriquer des produits personnalisés de grand diamètre pour des conditions de fonctionnement extrêmes

✔ Services complets de fabrication OEM et ODM

✔ Vaste expérience dans la fourniture d'équipements pour des projets d'ingénierie nationaux et internationaux

Exemple de mise en œuvre d'un projet d'ingénierie

Exemple 1 : Projet de remise en état des terres dans un port maritime (Asie du Sud-Est)

Exigences du projet : Un pipeline marin de 12 km de long était nécessaire pour la remise en état des terres, conçu pour le transport continu de sable marin mélangé à des coquilles concassées et du gravier. Les flexibles flottants d'aspiration et de refoulement de grand diamètre devaient résister à l'exposition au brouillard salin et fonctionner dans des conditions d'aspiration (pression négative).

Solution JIDONGDA : Tuyaux flottants en caoutchouc renforcés de fil d'acier DN600 dotés d'une couche extérieure en caoutchouc hautement résistante à la corrosion (qualité marine) et de brides standard DIN.

Résultats opérationnels : 24 mois de fonctionnement continu sans déformation du tuyau (aplatissement) et sans fissuration de la couche de caoutchouc externe due à l'exposition au brouillard salin. La fréquence de remplacement a été réduite de 70 % par rapport aux tuyaux de dragage conventionnels. Les produits ont passé avec succès les inspections de qualité indépendantes pour les applications d'ingénierie maritime et sont devenus le choix préféré des entrepreneurs.

FAQ

Q1 : Quelle est la pression négative maximale pour le tuyau en caoutchouc de grand diamètre renforcé de fil d'acier de JIDONGDA ? Sont-ils adaptés aux opérations d’aspiration longue distance en dragage ?

R : Les modèles standard résistent à une pression négative de -0,09 MPa sans déformation, tandis que les modèles sur mesure dotés de structures en spirale renforcées peuvent fonctionner dans des conditions de vide poussé jusqu'à -0,098 MPa. Ils conviennent parfaitement aux opérations d’aspiration et de refoulement, y compris le dragage sur de longues distances et le transport de résidus miniers. Des éléments de flottabilité supplémentaires peuvent être installés pour le transport maritime longue distance.

Q2 : Quelles options sont disponibles pour la manipulation de produits à haute température, huileux ou inflammables/explosifs ?

R : Trois types de solutions spécialisées sont proposées : conceptions résistantes aux hautes températures (pour un fonctionnement continu au-dessus de 120°C) ; produits en caoutchouc composite résistant à l'huile à base de caoutchouc nitrile (NBR) pour le transport de pétrole brut, d'huiles hydrauliques ou de solvants organiques ; et des conceptions antistatiques et antidéflagrantes conçues pour dissiper l'électricité statique générée par la friction des fluides (adaptées à la manipulation de produits pétroliers inflammables). Des rapports de tests couvrant les propriétés des matériaux et les caractéristiques de performance sont fournis pour tous les produits spécialisés.

Q3 : Avec quelles normes internationales en matière d'accouplements les produits sont-ils compatibles ? L'usine de JIDONGDA peut-elle fournir des unités entièrement assemblées ?

R : Les tuyaux sont compatibles avec quatre principales normes de brides (ANSI, DIN, JIS, BS) ainsi qu'avec divers types de raccords rapides. Nous proposons une solution complète qui comprend la découpe, le pressage des brides, l'assemblage de vulcanisation monolithique et les tests hydrostatiques ; les produits finis, complets avec les raccords, sont livrés directement sur le site, éliminant ainsi le besoin de traitement ultérieur par le client et réduisant le risque de fuites aux points de connexion externes.
