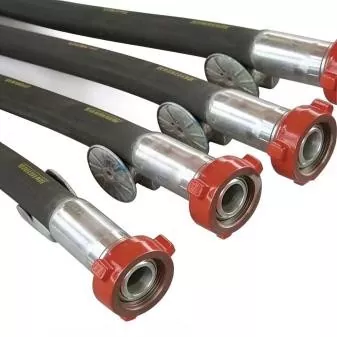

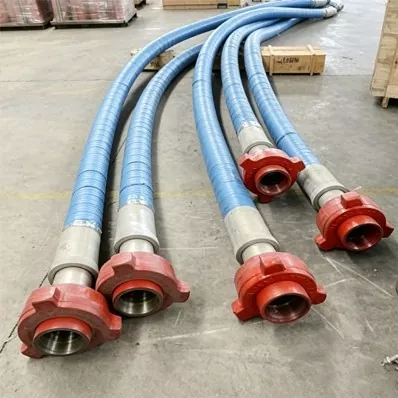

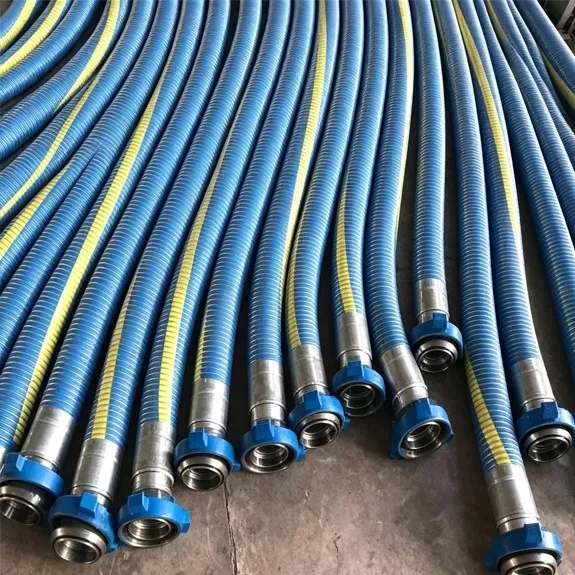

Tuyau de boue de forage de gisement de pétrole de grand diamètre

Le tuyau de boue de forage de champ pétrolifère de grand diamètre JIDONGDA est conçu pour les conditions exigeantes du forage de champ pétrolifère, résolvant efficacement les défaillances de tuyaux causées par les surtensions à haute pression, l'érosion induite par la boue et les contraintes mécaniques. Son revêtement intérieur optimisé, conçu pour gérer la boue à forte teneur en sable, réduit considérablement l'usure et la résistance hydraulique. Une structure composite multicouche absorbe les surpressions soudaines générées par les pompes à boue, tandis que le revêtement extérieur offre une résistance au pétrole, aux intempéries et à l'abrasion, garantissant des performances fiables dans divers environnements, notamment les champs terrestres et les plates-formes de forage offshore.

Construction du produit

1. Couche intérieure : Caoutchouc synthétique résistant à l’huile et à l’abrasion ; les options de matériaux incluent le NBR, le NR ou l'EPDM.

2. Couche de renfort : enroulement multicouche de fil d'acier à haute résistance combiné à un cordon en fibres synthétiques haute densité ; assure une résistance élevée à la traction et à la compression.

3. Couche structurelle (supportant la pression) : le cadre en spirale en fil d'acier empêche l'aplatissement et élimine la déformation sous pression négative.

4. Couche de protection extérieure : revêtement en caoutchouc résistant à l'abrasion et aux UV ; adapté aux conditions de fonctionnement extérieures difficiles.

5. Connexions d'extrémité : brides en acier standard API ou connexions à pince ; configurations personnalisées disponibles.

Caractéristiques opérationnelles clés

Tous les tuyaux de boue de forage pour champs pétrolifères de grand diamètre JIDONGDA ont été soumis à des tests dans des conditions simulant un service réel, confirmant leur fiabilité et leur sécurité :

1. Pression d'éclatement : dépasse la pression de service de 3,5 à 4 fois sans fissuration ni défaillance structurelle.

2. Résistance aux charges d'impulsion : Résiste à plus de 50 000 cycles de pression d'impulsion sans dommages structurels.

3. Résistance à l'abrasion : le taux d'usure sous le débit du fluide de forage est 40 % inférieur à celui des tuyaux en caoutchouc standard.

4. Plage de température : Fonctionnement continu stable à des températures de -30°C à +120°C.

5. Résistance à la déformation : les modèles de grand diamètre (DN200 et supérieur) maintiennent l’intégrité de la section d’écoulement et assurent un transport stable du fluide.

Exemple d'application pratique

Description du projet : Un système de récupération des fluides de forage pour une plateforme de forage offshore en Asie du Sud-Est. Les conditions d'exploitation impliquaient des pressions cycliques maximales allant jusqu'à 42 MPa, le pompage de fluides à forte teneur en sable et en déblais de forage, le mouvement de la plate-forme dû à la houle et l'exposition aux brouillards salins. Les tuyaux standard précédemment utilisés sont tombés en panne après environ 45 jours en raison de l'usure et de la perte de l'intégrité des joints, ce qui a entraîné des remplacements fréquents et des coûts élevés associés aux temps d'arrêt des équipements.

Résultats opérationnels : Après le passage aux tuyaux JIDONGDA (diamètre DN250), la durée de vie d'une seule unité a dépassé 130 jours (soit une réduction de 60 % de la fréquence de remplacement) grâce à une couche interne résistante à l'usure et à une conception en spirale qui empêche l'aplatissement. La construction flexible s'adapte aux mouvements de la plate-forme, éliminant ainsi le risque de rupture du pipeline. Les tuyaux résistent aux embruns salins marins et aux rayons UV ; combiné à des raccords rapides conformes à la norme API, cela a permis une réduction de 38 % des temps d'arrêt pour maintenance et une réduction significative des coûts d'exploitation globaux du projet.

Applications

1. Systèmes de circulation des fluides de forage primaires dans les champs pétrolifères

2. Conduites de refoulement haute pression des pompes à boue

3. Lignes auxiliaires pour les opérations de cimentation et de fracturation hydraulique (fracking)

4. Systèmes de récupération des fluides de forage pour plates-formes de forage offshore

5. Transport de mélanges solides-liquides à forte teneur en sable et déblais de forage

6. Équipements auxiliaires pour les unités de traitement des fluides de forage

Avantages clés du produit

1. Conception résistante aux chocs et à l'éclatement : un cadre structurel composite absorbe les coups de bélier soudains, éliminant ainsi le risque de rupture.

2. Haute résistance à l'usure et durabilité : le canal intérieur spécialement conçu résiste au flux chargé de sable abrasif, prolongeant considérablement la durée de vie.

3. Transport stable dans les applications de grand diamètre : les modèles de grand diamètre assurent une déformation minimale et une capacité de débit élevée, garantissant une efficacité de pompage constante.

4. Polyvalence : convient pour une utilisation avec des fluides à base d'eau et d'huile, ainsi qu'avec des fluides mélangés à haute densité.

5. Modularité et facilité d'installation : compatible avec différents types de connexions standards et permet des configurations de connexion personnalisées.

6. Faibles coûts de maintenance : une construction robuste et un faible taux de défaillance réduisent les temps d'arrêt et le besoin de remplacement des équipements.

Services de personnalisation

1. Normes de bride : API, ANSI, DIN, GB et autres normes internationales.

2. Finition personnalisée : sélection des couleurs (noir, rouge, jaune, etc.) et application du logo client.

3. Conception de renforcement : enroulement en spirale de fil d'acier, tressage de fil d'acier ou options de renforcement combinées.

4. Classe de température : choix de la classe de résistance à la chaleur (120°C, 150°C, 180°C).

5. Caractéristiques fonctionnelles : conception antistatique adaptée au fonctionnement en zones dangereuses (conformité ATEX).

Foire aux questions

Q1 : Le tuyau de boue de forage pour champs pétrolifères de grand diamètre JIDONGDA est-il compatible avec les fluides de forage à base d'eau et de pétrole ?

R1 : Oui. Le produit est disponible avec différentes options de chambres à air (caoutchouc naturel [NR] ou caoutchouc nitrile modifié [NBR]) conçues pour être utilisées avec des fluides à base d'eau ou d'huile. Ces matériaux résistent efficacement à l'exposition à l'huile et empêchent le gonflement des tuyaux, éliminant ainsi le besoin de remplacements fréquents des tuyaux lors du changement de type de fluide et garantissant une grande polyvalence.

Q2 : Le produit répond-il aux normes de sécurité en matière de pression d’éclatement pour les opérations de forage à haute pression ?

A2 : Oui, il est entièrement conforme à toutes les normes applicables. La pression d'éclatement des produits standards est 3,5 à 4 fois supérieure à la pression de service, dépassant les exigences de l'industrie API. Pour les opérations de forage de puits profonds et de fracturation hydraulique à ultra haute pression (fracking), des conceptions renforcées sont disponibles pour augmenter le facteur de sécurité et éliminer le risque de rupture de tuyau causée par des pics de pression soudains.

Q3 : Une version antistatique peut-elle être commandée pour les plates-formes de forage offshore nécessitant des spécifications antidéflagrantes ?

A3 : Oui, une telle commande est possible. La version antistatique utilise des matériaux conducteurs pour créer un chemin conducteur continu ; cela garantit la dissipation de l'électricité statique générée par l'écoulement à grande vitesse du fluide de forage, garantit la pleine conformité aux exigences ATEX pour les zones dangereuses et permet au tuyau d'être utilisé sur les sites offshore et terrestres où une protection contre les explosions est requise.
