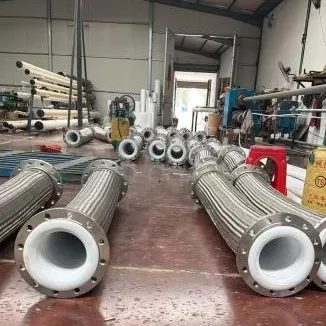

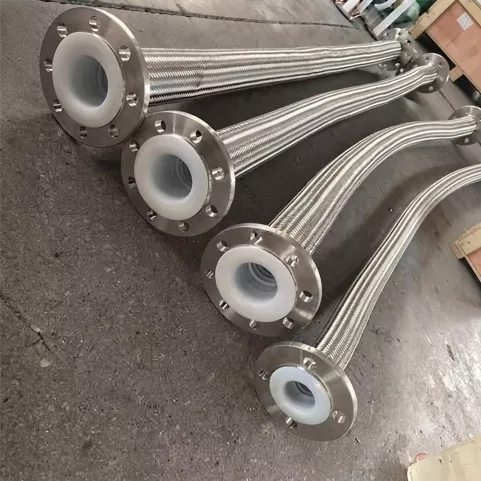

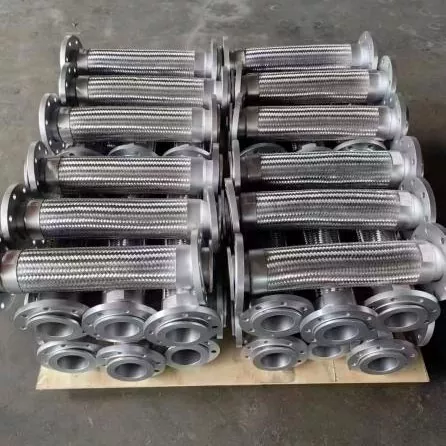

Tuyau métallique flexible

Le tuyau métallique flexible JIDONGDA sert de composant clé pour une compensation flexible dans les systèmes de tuyauterie industrielle. Sa conception intègre un soufflet en acier inoxydable, une tresse métallique et des connexions d'extrémité polyvalentes, répondant efficacement aux besoins tels que la compensation de dilatation et de contraction thermique, l'amortissement des vibrations et le transport de fluides difficiles. Surpassant les tuyaux traditionnels, ce produit fonctionne de manière fiable dans des conditions difficiles, notamment des températures extrêmes, des pressions élevées et une exposition aux acides et aux alcalis, et convient au transport en toute sécurité de fluides, de vapeur, de gaz industriels et de produits chimiques à haute température, assurant une connexion sécurisée entre la tuyauterie fixe et l'équipement mobile.

Construction du produit

Le tuyau métallique flexible JIDONGDA présente une conception modulaire conçue avec précision ; il comprend des composants de base robustes et permet l'ajout d'éléments de renforcement pour répondre à des exigences d'exploitation spécifiques :

1. Soufflet en acier inoxydable (composant principal)

Fabriqué à partir d'une seule pièce (acier inoxydable 304 ou 316L), il offre une excellente flexibilité et une résistance aux hautes pressions, servant de conduit intérieur étanche pour le fluide de travail.

2. Tresse métallique double couche

Une tresse extérieure dense en fil d'acier inoxydable améliore la résistance à la pression et la sécurité contre l'éclatement, limite l'expansion ou la flexion excessive et offre une protection contre les dommages mécaniques externes.

3. Connexions d'extrémité polyvalentes

Compatible avec les brides, les raccords filetés et les raccords rapides ; ceux-ci répondent aux normes communes des systèmes de tuyauterie, garantissant une intégration transparente avec différents types d’équipements industriels.

4. Couche de protection supplémentaire

Des revêtements protecteurs peuvent être appliqués pour améliorer la résistance à l'usure abrasive, à la corrosion sévère ou au brouillard salin, prolongeant ainsi la durée de vie du produit.

Domaines d'application et exemples de mise en œuvre

1. Domaines d'application principaux

Large compatibilité avec les systèmes industriels à haute température, les usines pétrochimiques, les équipements de production d'électricité, les machines marines, les installations métallurgiques et les systèmes CVC ; couvre la majorité des cas d’utilisation des raccords flexibles dans les tuyauteries industrielles.

2. Exemples de mise en œuvre pratique

Exemple 1 : Rénovation de la tuyauterie d'une chaudière à haute température dans une centrale thermique

Dans une centrale thermique de 25 MW, les canalisations rigides traditionnelles ont été remplacées par des tuyaux métalliques ultra haute température JIDONGDA (au niveau des sections de sortie de vapeur de la chaudière). Conçus pour une température de fonctionnement de 600°C, ces produits compensent efficacement la dilatation et la contraction thermique tout en isolant les vibrations des équipements. Après trois années d'exploitation continue sans fuites ni pannes, la fréquence des maintenances programmées a été considérablement réduite et les coûts d'exploitation et de maintenance de l'usine ont chuté de 42 %.

Exemple 2 : Projet de tuyauterie pour la construction navale. Un chantier naval côtier a sélectionné des tuyaux métalliques flexibles JIDONGDA en acier inoxydable 316L avec revêtement anticorrosion pour les principaux systèmes de refroidissement du moteur et hydraulique. Grâce à un revêtement anticorrosion spécial de qualité marine, les flexibles résistent au brouillard salin. Après deux ans de service maritime, aucune rouille ni desserrage de connexion n'a été détecté, résolvant efficacement le problème de la courte durée de vie généralement associée aux tuyaux standard dans les environnements marins.

Caractéristiques clés du produit

1. Large plage de températures : adaptée aux conditions extrêmes, des températures cryogéniques aux températures ultra-élevées dépassant 600°C ;

2. Excellente flexibilité et capacité de compensation : absorbe les déplacements multidirectionnels des pipelines et les vibrations de l'équipement ;

3. Tressage double couche renforcé : résistance à haute pression et protection fiable contre l'éclatement ;

4. Construction en acier inoxydable : résistant aux acides, aux alcalis et au brouillard salin ; compatible avec divers milieux chimiques agressifs;

5. Résistance à la fatigue : conçue pour un fonctionnement industriel continu à long terme ;

6. Conception entièrement soudée et étanche : réduit considérablement le risque de fuites de pipelines et de pannes du système.

Options de personnalisation

Huit options de personnalisation sont disponibles pour répondre à des exigences spécifiques : construction en acier inoxydable 316L, tressage renforcé pour les applications haute pression, conception antistatique, gaines d'isolation thermique, différents types de connexions, versions ultra haute température, conceptions résistantes au vide et revêtements anticorrosion de qualité marine.

Avantages clés du produit

1. Construction entièrement métallique adaptée au fonctionnement dans des environnements industriels extrêmes (températures et pressions élevées) ;

2. Excellentes capacités de flexibilité et de compensation, résolvant efficacement les problèmes de déformation et de vibration des pipelines ;

3. Conception standardisée et polyvalente garantissant une large applicabilité dans diverses industries et une compatibilité avec les équipements des principaux fabricants mondiaux ;

4. Conception de haute durabilité garantissant des performances stables et un faible taux de défaillance ;

5. Performances éprouvées : nombreux projets réussis et adoption généralisée sur le marché industriel mondial.

Foire aux questions

Question 1 : Comment choisir entre l'acier inoxydable 304 et 316L pour les tuyaux métalliques JIDONGDA ?

Réponse : L'acier inoxydable de qualité 304 offre un équilibre optimal entre coût et performance et convient aux environnements modérément corrosifs (par exemple, systèmes CVC, vapeur standard, eau douce, gaz courants). L'acier de qualité 316L contient du molybdène, offrant une résistance améliorée aux acides, aux alcalis, aux ions chlorure et à l'eau de mer ; il est spécifiquement conçu pour les environnements agressifs (traitements chimiques, applications marines et zones côtières exposées aux embruns salins).

Q2 : Les tuyaux métalliques flexibles JIDONGDA peuvent-ils être utilisés dans les systèmes de tuyauterie sous vide ?

Réponse : Oui. Les tuyaux métalliques spécialisés résistant au vide de notre marque sont dotés d'un soufflet plus épais et d'un tressage dense, empêchant efficacement l'effondrement (déformation) du tuyau sous pression négative. Ils conviennent aux systèmes sous vide (par exemple, distillation sous vide, revêtement sous vide, stockage de liquides cryogéniques) et peuvent être fabriqués sur mesure avec des brides étanches au vide.

Question 3 : Quelle est la durée de vie du produit en fonctionnement industriel continu et quelles sont les préconisations de maintenance ?

Réponse : Lorsqu'il est utilisé selon les paramètres nominaux, le produit a une durée de vie de 3 à 8 ans (cela peut varier légèrement en fonction de la corrosivité du fluide d'exploitation). Recommandations d'entretien : évitez d'endommager la tresse avec des objets pointus lors de l'installation, et évitez strictement de tordre le corps du tuyau ou de le plier au-delà du rayon de courbure minimum autorisé. Lors d'un fonctionnement dans des conditions de température et de pression élevées, la vérification régulière de l'étanchéité des connexions (tous les six mois) peut prolonger considérablement la durée de vie de l'équipement.
