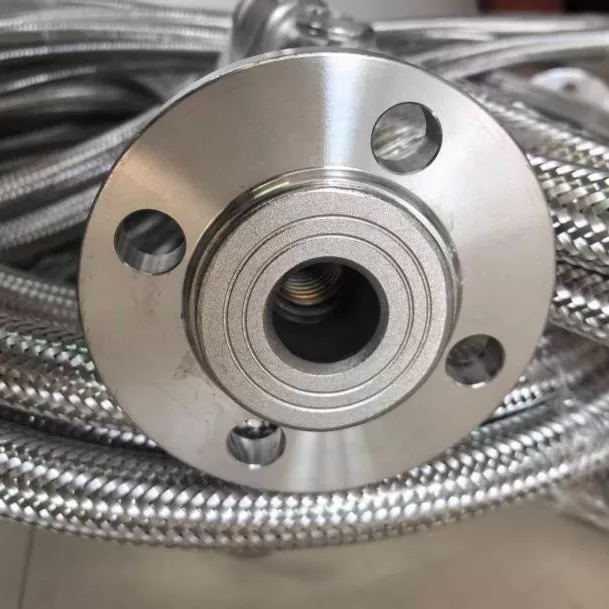

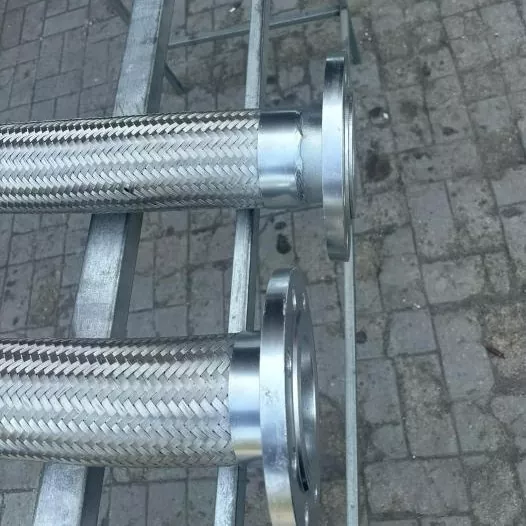

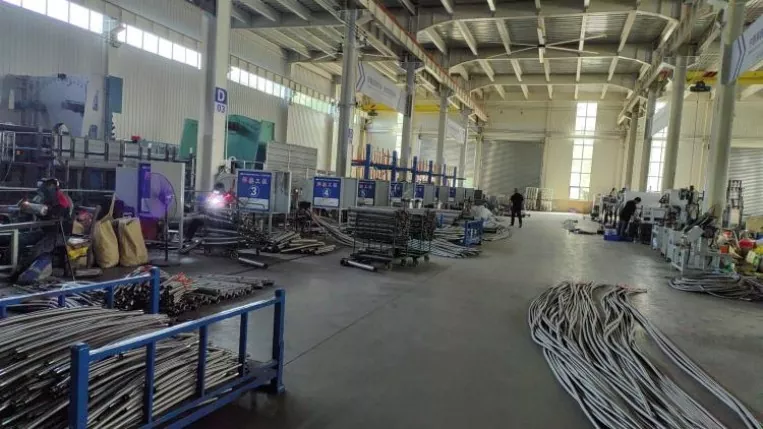

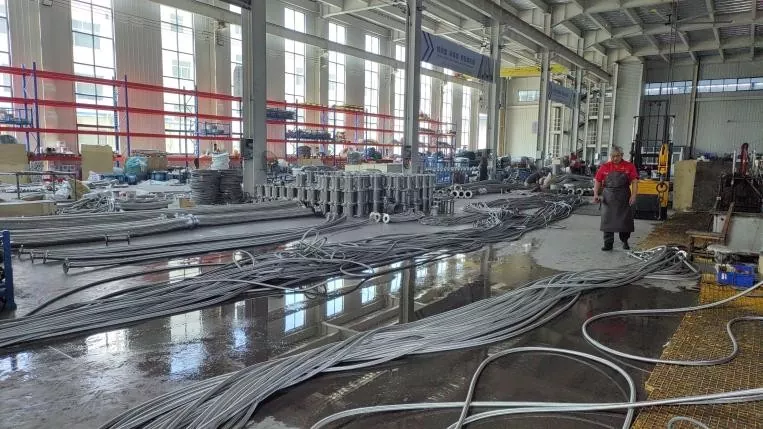

Tuyau métallique flexible ondulé

La série de tuyaux métalliques flexibles ondulés JIDONGDA est construite autour d'un soufflet en acier inoxydable à paroi mince. Sa structure ondulée unique offre une flexibilité dans les directions axiale et latérale tout en conservant les avantages inhérents du métal : résistance aux températures élevées, à la pression et à la corrosion. Au-delà du simple transport du fluide de travail, la valeur clé du produit réside dans sa capacité à compenser la dilatation thermique, à isoler les vibrations mécaniques et à corriger les désalignements d'installation. Il constitue un composant de sécurité essentiel, permettant des connexions flexibles au sein de systèmes de tuyauterie industrielle rigides et conçu pour un fonctionnement continu et intensif.

Caractéristiques de conception du produit

JIDONGDA utilise une technologie de formage sans soudure qui garantit une stabilité structurelle et une étanchéité supérieure. L'assemblage de base se compose de quatre couches, avec des options de renforcement personnalisé :

1. Élément ondulé

Fabriqué à partir d'une seule feuille d'acier inoxydable (grade 304 ou 316L), cela élimine les risques liés aux soudures et améliore considérablement la flexibilité et la compatibilité du tuyau avec divers fluides.

2. Couche de renfort (tresse métallique)

Une gaine extérieure en treillis métallique (acier inoxydable) qui limite efficacement l'allongement, répartit les charges de pression et augmente la résistance globale à la pression.

3. Fin du système de connexion

Prend en charge différents types de connexions (raccords à brides, filetés, à compression et joints soudés), permettant une intégration dans une large gamme de systèmes de tuyauterie.

4. Couche de protection facultative

Des options de renforcement de protection spéciales sont disponibles pour les conditions de fonctionnement exigeantes (par exemple, environnements marins, manipulation de substances agressives ou applications à haute température).

Domaines d'application clés

Le tuyau métallique flexible ondulé s'adapte à divers scénarios de tuyauterie industrielle, offrant une grande polyvalence et praticité :

1. Systèmes de compensation des vibrations des canalisations industrielles : absorbe la dilatation et la contraction thermiques tout en amortissant les vibrations de l'équipement pendant le fonctionnement ;

2. Industrie pétrochimique : convient au transport de milieux corrosifs et à la fourniture de connexions flexibles dans la tuyauterie de traitement ;

3. Systèmes de production d'énergie : utilisés pour réduire et compenser les vibrations dans les chaudières, les échangeurs de chaleur et les canalisations de circulation de refroidissement ;

4. Ingénierie marine : isole les vibrations dans la tuyauterie de bord et résiste à la corrosion causée par les brouillards salins dans les environnements marins ;

5. Équipement métallurgique à haute température : convient aux fours à haute température et aux raccords de tuyauterie soumis à une alternance de températures élevées et basses ;

6. Systèmes CVC du bâtiment : fournit des connexions flexibles dans les systèmes CVC, réduisant ainsi les vibrations et le bruit des canalisations.

Exemples d'applications pratiques

Exemple 1 : Projet de canalisations de traitement à haute température dans une raffinerie de pétrole côtière

Une raffinerie de pétrole côtière était confrontée à des problèmes de déplacements thermiques fréquents et de fuites de connexions à bride dans les canalisations de pétrole et de gaz à haute température causées par des fluctuations prolongées de température. Le projet utilise un tuyau métallique flexible ondulé en acier inoxydable JIDONGDA 316L, qui compense efficacement la déformation thermique et résiste à la corrosion par les sulfures. Le système a fonctionné en continu pendant cinq ans sans fuite, réduisant considérablement la fréquence des arrêts pour maintenance et améliorant la stabilité de la ligne de production.

Exemple 2 : Projet de modernisation de la tuyauterie d'un grand porte-conteneurs

La tuyauterie de refroidissement du moteur principal d'un navire océanique souffrait de fissures dans les parois et d'une durée de vie réduite en raison de vibrations constantes. Pour résoudre ce problème, des tuyaux ondulés JIDONGDA sur mesure, dotés d'un tressage double couche et d'un revêtement anticorrosion de qualité marine, ont été installés. Cette solution éliminait efficacement la résonance des canalisations et garantissait une résistance à la corrosion contre les embruns salins marins, prolongeant ainsi la durée de vie de la canalisation de trois ans à plus de dix ans.

Principales caractéristiques du produit

1. Conception ondulée très flexible avec d'excellentes capacités de déformation axiale et latérale, adaptée aux conditions d'installation difficiles ;

2. Résistance thermique exceptionnelle, capable de résister à des charges thermiques cycliques extrêmes ;

3. Haute résistance à la corrosion, compatible avec le transport de la plupart des supports industriels ;

4. Amortissement efficace des vibrations et compensation du déplacement, réduisant les contraintes dans le système de tuyauterie ;

5. Construction stable et durable, conçue pour un fonctionnement continu à long terme dans les environnements industriels ;

6. Étanchéité fiable des connexions, réduisant considérablement le risque de fuite de pipeline.

Options de configuration personnalisées

Adaptable à des conditions d'utilisation spécifiques : construction entièrement en acier inoxydable 316L, tresse renforcée double couche, conception antistatique, gaine d'isolation thermique, différents types de connexions, revêtement anticorrosion de qualité marine, versions ultra haute température (supérieures à 600°C) et conceptions renforcées sous vide.

Avantages clés du produit

1. Connexion flexible entièrement métallique, offrant une fiabilité nettement supérieure à celle des tuyaux en caoutchouc traditionnels et éliminant les problèmes liés au vieillissement ou à la défaillance ;

2. Compensation de déplacement intégrée et capacités d'amortissement des vibrations, adaptables aux conditions de tuyauterie complexes ;

3. Résiste aux températures et pressions extrêmes ; adapté à un large éventail d'applications ;

4. Conforme aux principales normes industrielles et est universellement applicable dans diverses industries ;

5. Conception à facteur de sécurité élevé assurant un fonctionnement stable et un risque contrôlé ;

6. Largement utilisé dans le monde entier dans divers scénarios avec une expérience éprouvée dans les applications industrielles.

Foire aux questions

Q1 : Comment choisir entre des tuyaux métalliques flexibles ondulés 304 et 316L ? Quelle est la différence ?

Le grade 316L contient du molybdène, offrant une résistance améliorée aux ions chlorure, aux acides, aux alcalis et aux sulfures ; il est spécialement conçu pour les environnements hautement corrosifs, tels que les environnements marins/côtiers ou les usines de traitement chimique. JIDONGDA peut fournir des recommandations précises de sélection de matériaux en fonction de l'environnement d'exploitation, de la température et des conditions de service spécifiques.

Q2 : Le produit peut-il résister simultanément à des températures élevées et à des pressions élevées ?

R : Oui, il est conçu pour fonctionner dans des conditions simultanées de haute température et de haute pression ; cependant, veuillez noter que la pression de service admissible du matériau diminue à mesure que la température augmente. Par conséquent, les paramètres de fonctionnement doivent être ajustés (réduit) conformément aux normes lorsqu'ils sont utilisés dans des environnements à haute température. Pour les conditions d'ultra-haute température (au-dessus de 600°C) et de haute pression, nous vous recommandons d'utiliser la version spécialisée ultra-haute température de JIDONGDA pour garantir la sécurité opérationnelle à long terme.

Q3 : Quelle est la durée de vie du produit et quels éléments nécessitent une inspection régulière ?

R : La durée de vie dépend des conditions de fonctionnement ; Lorsqu'il est utilisé dans des systèmes de chauffage standards, le produit a une durée de vie de 10 à 15 ans ; cependant, pour les pipelines connectés à des équipements générant des vibrations à haute fréquence, un remplacement tous les 3 à 5 ans et des inspections annuelles sont recommandés. Lors des inspections programmées, une attention particulière doit être portée aux problèmes tels que l'usure du tressage, la déformation du corps du tuyau, la corrosion aux points de connexion et les fuites de fluide ; un remplacement immédiat est requis si des dommages sont détectés.
