Tuyau métallique tressé en acier inoxydable

Les canalisations rigides traditionnelles sont sujettes aux fissures, aux connexions desserrées et aux fuites causées par les vibrations de l'équipement, le déplacement multi-axes ou la déformation thermique. Combinant flexibilité, protection mécanique et étanchéité fiable, les tuyaux métalliques tressés en acier inoxydable JIDONGDA constituent une excellente alternative aux canalisations rigides. Leur structure de protection à double couche, comprenant un tube ondulé interne pour s'adapter à la déformation et une tresse externe pour une protection améliorée, absorbe les charges opérationnelles et compense le déplacement du pipeline. Ces tuyaux conservent leur intégrité d'étanchéité et leur stabilité de performance sur le long terme, même dans des conditions de températures extrêmes et de fluctuations de pression. Ils sont largement utilisés pour connecter les systèmes de transport de fluides associés aux équipements rotatifs (tels que les pompes, les compresseurs et les groupes électrogènes) et constituent un élément clé des systèmes hydrauliques industriels modernes.

Avantages clés du produit

1. Compensation des déplacements multi-plans

S'adapte aux déplacements axiaux, latéraux et angulaires ; soulage les contraintes du pipeline causées par le fonctionnement de l'équipement et la dilatation/contraction thermique, empêchant ainsi les ruptures de tuyaux et le desserrage des connexions.

2. Amortissement et protection efficaces des vibrations

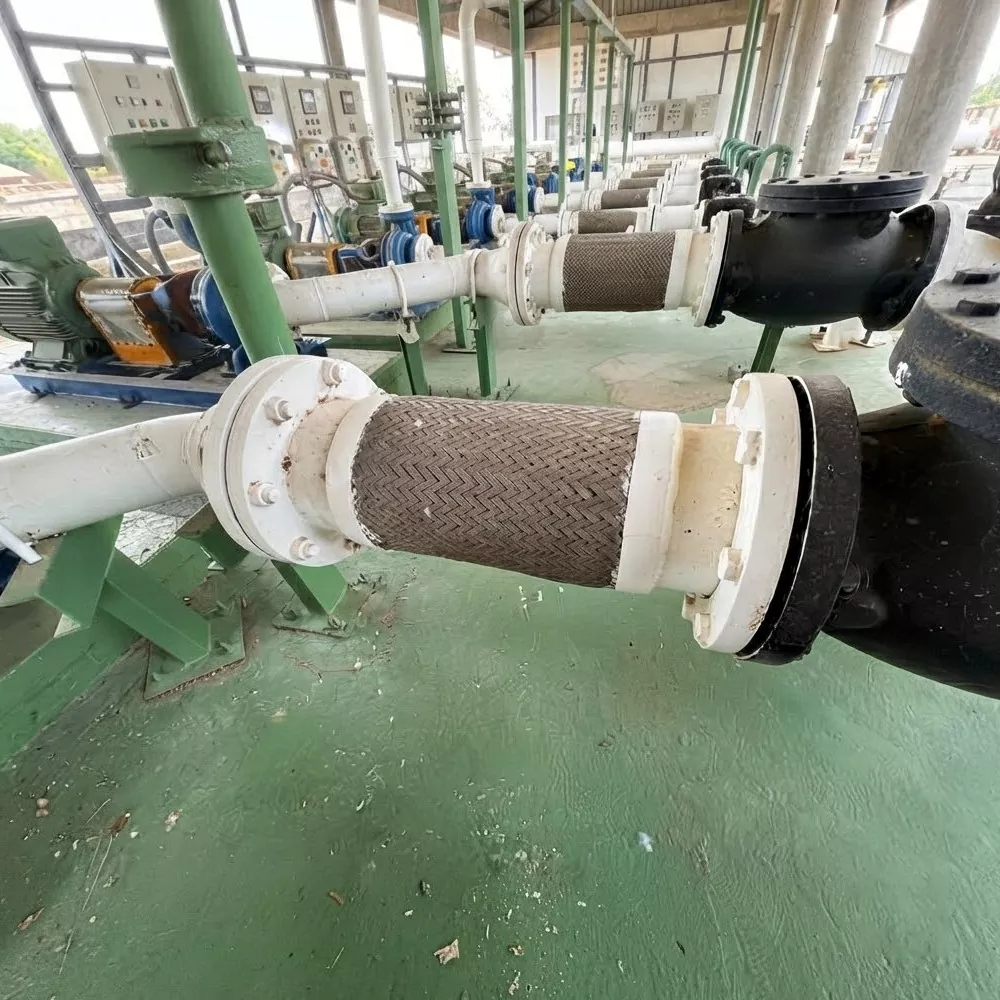

Absorbe et isole efficacement les vibrations des équipements rotatifs (tels que les pompes et les compresseurs), empêchant la transmission aux composants et à la tuyauterie adjacents, ce qui réduit considérablement les taux de défaillance des équipements.

3. Plage de température ultra-large

Résiste à des températures de -196°C à +450°C, répondant aux exigences opérationnelles des conditions extrêmes telles que le transport de fluides cryogéniques, la circulation de vapeur à haute température et le transfert de fluides industriels chauds.

4. Excellente résistance à la corrosion

Fabriqué en acier inoxydable SS304 ou SS316L, assurant la résistance à l'oxydation, aux acides, aux alcalis et à l'usure abrasive ; offre une stabilité à long terme dans des environnements agressifs (par exemple, industries marines et chimiques) et garantit une durée de vie prolongée.

5. Compacité, flexibilité et facilité d'installation

Le matériau léger et flexible permet le routage dans des espaces d'équipement confinés ou complexes ; cela simplifie l'installation et réduit les délais du projet.

6. Spécifications et types de connexion personnalisables

Prend en charge diverses options de connexion, notamment les filetages BSP et NPT, les brides ANSI/DIN, les raccords rapides et les extrémités à souder ; le diamètre, la longueur et la configuration du tressage (simple ou double couche) peuvent être adaptés aux conditions de fonctionnement spécifiques.

Tests de performance et contrôle qualité rigoureux

1. Normes de test

Les tuyaux métalliques tressés en acier inoxydable sont fabriqués et testés en stricte conformité avec les normes de sécurité des pipelines industriels EN ISO 10380 et ASME B31.3 ; ils répondent aux exigences techniques internationales en matière de sécurité, de flexibilité et d'amortissement des vibrations pour les équipements industriels.

2. Conditions de fonctionnement simulées

Des tests complets sont effectués couvrant les conditions de fonctionnement industrielles standard et extrêmes, y compris les charges de vibrations dynamiques prolongées, la simulation de déplacements multidirectionnels, les tests de pression cycliques à 25 bars et les cycles thermiques sur une plage de -196°C à +450°C.

3. Résultats clés des tests

- Test de fatigue impulsionnelle : fonctionnement simulé dépassant 250 000 cycles ; maintenu une flexibilité et une étanchéité stables sous des vibrations et des fluctuations de pression prolongées, sans aucun signe de dégradation ou de défaillance.

- Test de résistance de connexion : les raccords ont passé avec succès les tests d'éclatement et de charge mécanique, garantissant la fiabilité de la connexion et une étanchéité sans fuite, ce qui réduit considérablement le besoin de maintenance future.

- Test de stabilité structurelle : après des cycles thermiques prolongés et des tests de vibrations/chocs, la couche de tressage et le tube intérieur ondulé ont conservé leur intégrité structurelle sans déformation ni dommage, démontrant une résistance supérieure à la fatigue.

Exemple d'application pratique

Cas 1 : Application au système hydraulique d’une machine de coulée continue (CCM) dans une usine métallurgique

Une grande entreprise métallurgique nationale utilisait à l’origine des conduites rigides en cuivre dans le système hydraulique de sa machine de coulée continue. Les vibrations prolongées des équipements et la flexion fréquente des tuyaux ont entraîné des torsions et des fuites, entraînant des arrêts fréquents pour maintenance et des coûts d'exploitation élevés. Après le passage aux tuyaux métalliques tressés en acier inoxydable de JIDONGDA, capables de résister à une pression de fonctionnement de 8 MPa avec un rayon de courbure minimum de seulement trois fois le diamètre du tuyau, les problèmes de fuite et de rupture ont été complètement éliminés. Le taux de défaillance des équipements a chuté de 90 % et les coûts de maintenance par unité ont été réduits de 40 %, garantissant ainsi le fonctionnement continu et stable du système hydraulique.

Exemple d’application pratique n°2 : Projet de tuyauterie de plateforme offshore

Une société d'ingénierie d'Asie du Sud-Est spécialisée dans les projets offshore avait besoin de canalisations pour alimenter en électricité et en fluides de travail une plate-forme offshore. La tuyauterie devait résister à des conditions de fonctionnement difficiles, notamment la corrosion par brouillard salin, les vibrations induites par le vent et les vagues et les fluctuations de température. JIDONGDA a fourni des tuyaux sur mesure dotés d'une tresse en acier inoxydable SS316L résistant à la corrosion et de gaines extérieures de protection. Après trois années d'exploitation offshore continue, les tuyaux ne présentaient aucun signe de corrosion, de fuite ou de dommage structurel. Ils ont résisté avec succès à l'environnement marin agressif, ont assuré le fonctionnement sûr et stable du système de pipelines de la plate-forme et ont permis au client de réduire considérablement les coûts de remplacement et de maintenance des équipements.

Domaines d'application clés

1. Équipements industriels : pompes industrielles, compresseurs, groupes électrogènes, lignes de production automatisées

2. Secteur de l'énergie : équipements d'énergies renouvelables, systèmes d'énergie thermique, systèmes de transport de fluides cryogéniques

3. Équipements marins : moteurs marins, systèmes de tuyauterie de navire, équipements auxiliaires de plate-forme offshore

4. Industrie générale : systèmes de vapeur et CVC, équipements de fabrication de précision, systèmes de transport de fluides chimiques

Spécifications techniques détaillées

Avantages de la marque et du service

JIDONGDA Tuyau métallique tressé en acier inoxydable est une entreprise spécialisée intégrant la R&D, la fabrication et la vente de tuyaux flexibles en acier inoxydable. Nous utilisons des processus de production éprouvés, notamment le formage, le tressage et le soudage, et adhérons strictement aux normes de fabrication, garantissant ainsi que nos produits répondent aux normes internationales de l'industrie. Forts de plusieurs années d'expérience en collaboration avec des fabricants d'équipements mondiaux, des entrepreneurs en ingénierie et des fournisseurs de maintenance industrielle, nous exportons nos produits vers l'Amérique du Nord et l'Amérique latine, l'Europe et l'Asie. Nous proposons des services OEM et des solutions de conception personnalisées avec des délais d'exécution rapides, ainsi qu'une assistance technique professionnelle pour l'installation et le fonctionnement, fournissant ainsi des solutions de tuyaux industriels rentables à nos clients du monde entier.

Foire aux questions

Question 1 : Les tuyaux métalliques tressés en acier inoxydable JIDONGDA peuvent-ils compenser le déplacement multidimensionnel du pipeline ?

Nos produits sont spécialement conçus pour gérer la déformation tridimensionnelle des pipelines. Les tuyaux compensent avec précision les déplacements axiaux, latéraux et angulaires provoqués par le fonctionnement de l'équipement et les fluctuations thermiques, tout en préservant l'intégrité structurelle et les performances d'étanchéité.

Question 2 : Quelle est la différence entre les matériaux des tuyaux SS304 et SS316L, et lequel dois-je choisir ?

A2 : Le SS304 offre un équilibre optimal entre coût et performances, ainsi qu'une bonne résistance à l'oxydation, ce qui le rend adapté aux applications industrielles standard impliquant de la vapeur, de l'eau purifiée et des gaz industriels généraux. Le SS316L offre une résistance supérieure à la corrosion acide et alcaline, ainsi qu'une résistance améliorée aux chocs à basse température, ce qui le rend idéal pour les applications exigeantes telles que les environnements marins, le traitement chimique et la manipulation de fluides cryogéniques ; la sélection des matériaux peut être adaptée aux conditions de fonctionnement spécifiques et à la nature du fluide.

Q3 : JIDONGDA propose-t-il des tuyaux sur mesure ?

A3 : Oui. Les spécifications telles que le diamètre et la longueur du tuyau, les couches de tressage et les types de connexions d'extrémité et de couvercles de protection peuvent être personnalisées pour répondre aux exigences du client. Notre équipe technique est prête à développer des solutions sur mesure basées sur des conditions de fonctionnement et des paramètres d'équipement spécifiques ; nous traitons également les commandes de production basées sur des spécifications personnalisées.
