Chine Fournisseur de tuyaux en caoutchouc haute température de grand diamètre

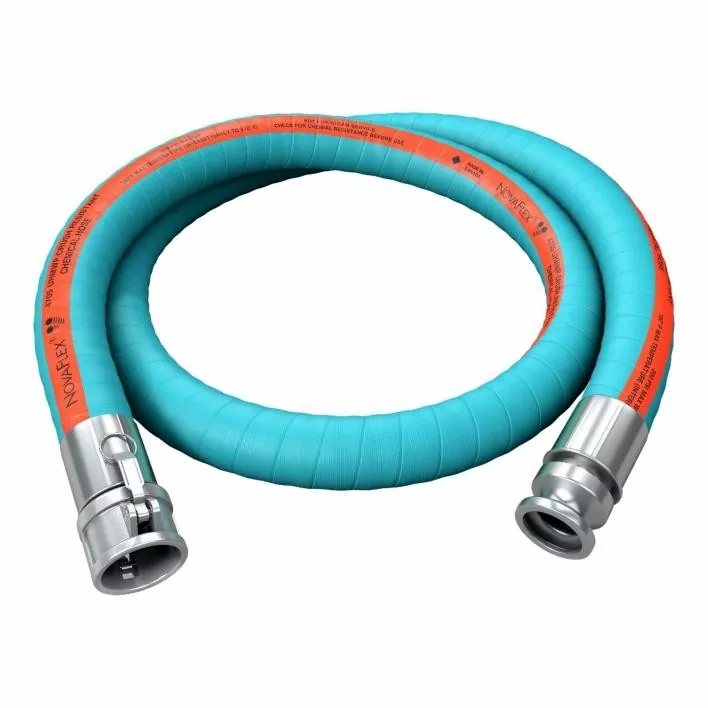

Tuyau en caoutchouc haute température de grand diamètreest conçu pour les applications de transfert industriel où convergent une chaleur extrême, des matériaux abrasifs et des débits exigeants. Qu'il s'agisse de déplacer de l'asphalte chaud, de la vapeur, de l'eau surchauffée ou des boues chimiques, la sélection du bon tuyau a un impact direct sur la sécurité, les temps d'arrêt et le coût total d'exploitation. JIDONGDA a passé deux décennies à affiner les composés élastomères et les couches de renforcement pour produire des tuyaux qui maintiennent la flexibilité et l'intégrité structurelle à des températures continues allant jusqu'à 260°C (500°F) et des pointes intermittentes atteignant 300°C (572°F).

Construction et science des matériaux

Un tuyau en caoutchouc haute température de grand diamètre est constitué de trois couches fonctionnelles distinctes. La chambre à air doit résister à la dégradation thermique, aux attaques chimiques et à l'érosion. JIDONGDA utilise de l'EPDM (éthylène propylène diène monomère) pour la vapeur et l'eau chaude, du FKM (fluoroélastomère) pour les hydrocarbures agressifs et des composés de silicone pour les environnements secs et très chauds. La carcasse de renfort combine généralement une hélice en fil d'acier à haute résistance avec plusieurs épaisseurs de câble en polyester ou en aramide, permettant au tuyau de résister à un vide complet et à des pressions allant jusqu'à 20 bars dans des tailles supérieures à 12 pouces. Le revêtement extérieur est en caoutchouc résistant aux intempéries et à l'ozone qui offre également une protection contre l'abrasion, souvent avec une finition ondulée qui améliore la flexibilité sans se plier.

Pourquoi le diamètre est important dans le transfert de médias chauds

Au-delà des tuyaux standard de 1 à 2 pouces que l'on trouve dans les compartiments moteur OEM, les versions de grand diamètre (généralement 4 pouces, 6 pouces, 8 pouces, 10 pouces, 12 pouces et les versions personnalisées jusqu'à 24 pouces) servent d'artères principales dans les usines de traitement. La vitesse d'écoulement, la chute de pression et la perte de chaleur sont toutes des fonctions de la section interne. Le fait de doubler le diamètre réduit la perte de pression d'un facteur d'environ seize pour les conditions d'écoulement laminaire, ce qui devient critique lors du pompage de fluides visqueux et sensibles à la chaleur comme le fioul lourd ou le soufre fondu. JIDONGDA certifie chaque lot de tuyaux avec des tests de chute de pression et de cycles thermiques pour garantir que la pression de service maximale est maintenue sur tout le spectre de températures.

FAQ

Comment savoir si mon fluide est compatible avec le matériau du tube flexible ?

Nous référençons les données de compatibilité chimique publiées par les fabricants d'élastomères, notamment Parker'sJoint toriqueTableaux chimiques du manuel et guide de résistance Viton® de DuPont. Pour les mélanges complexes, JIDONGDA propose un test d'immersion en laboratoire : un échantillon du composé en tube prévu est immergé dans votre fluide de procédé réel à la température la plus chaude prévue pendant 168 heures. Nous mesurons ensuite le gonflement de volume, le changement de dureté et la rétention de résistance à la traction. Si les changements restent inférieurs à 15 %, le matériau est considéré comme approprié. Nous fournissons un rapport complet avec une recommandation d’aller/non-aller.

Ces tuyaux peuvent-ils être utilisés pour le vide complet à haute température ?

Oui, mais la tolérance au vide diminue à mesure que la température augmente car la matrice polymère se ramollit. Un tuyau évalué à 0,3 bar absolu à 20°C ne peut supporter que 0,5 bar à 200°C. JIDONGDA fournit un tableau de déclassement pour le service sous vide. Chaque tuyau destiné au vide est construit avec une hélice en acier à ressort qui résiste géométriquement à l'effondrement, et nous testons chaque lot de production avec une traction sous vide à 0,2 bar absolu. Si votre processus nécessite un vide profond en continu, spécifiez-le lors de la commande afin que nous puissions ajouter une hélice de plus gros calibre et des couches supplémentaires.

Comment les cycles de température affectent-ils la force de serrage des raccords de tuyaux ?

La dilatation et la contraction thermiques peuvent desserrer les connexions boulonnées. Pour les assemblages à bride fonctionnant au-dessus de 150°C, JIDONGDA recommande une procédure de resserrage à chaud : faites fonctionner le système à pleine température pendant une heure, puis arrêtez et resserrez les boulons de bride au couple cible pendant que l'assemblage est encore chaud. Cela positionne le joint et compense la relaxation. Un deuxième resserrage est conseillé après 24 heures de fonctionnement continu. L'utilisation de rondelles élastiques ou de rondelles élastiques coniques aide en outre à maintenir la charge de serrage.

Fournissez-vous une certification tierce et une traçabilité des matériaux ?

Chaque ensemble de tuyaux JIDONGDA est livré avec un certificat de matériau complet et un certificat de test hydrostatique. Sur demande, nous pouvons organiser une inspection par Lloyd's Register, DNV, Bureau Veritas ou TÜV moyennant des frais supplémentaires. Les certificats incluent des numéros de chaleur pour les composants en acier, des numéros de lot pour les composés de caoutchouc et des tampons de date de durcissement qui sont liés à notre système interne de gestion de la qualité enregistré selon la norme ISO 9001 : 2015.urs. L'inventaire d'urgence est conservé dans trois centres mondiaux : Houston, Rotterdam et Singapour. Ce placement stratégique a permis de réduire le délai moyen de livraison d'urgence de 60 % par rapport à il y a dix ans.
